| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | Câble de correction de MPO OM4 |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Payment Terms: | T/T, Western Union |

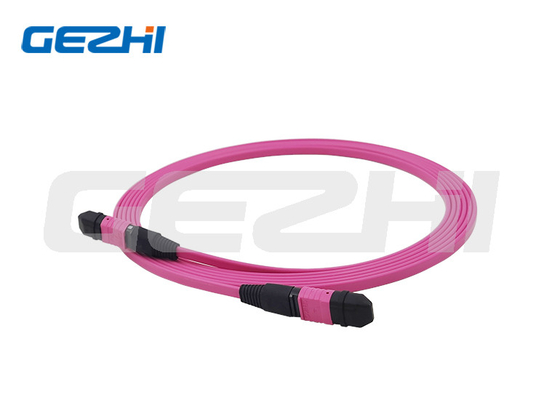

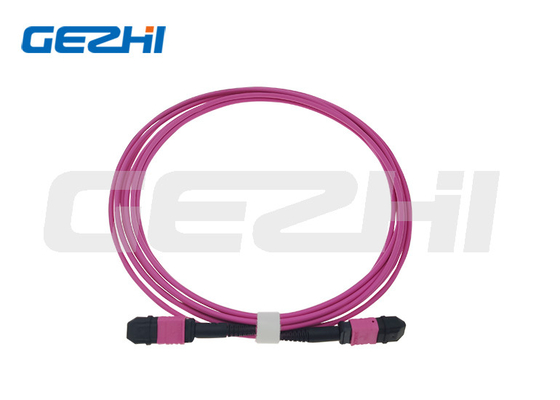

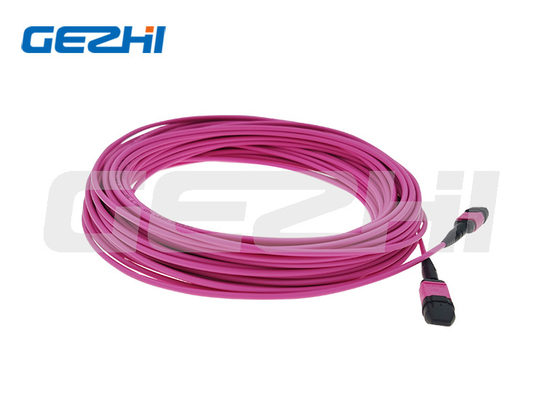

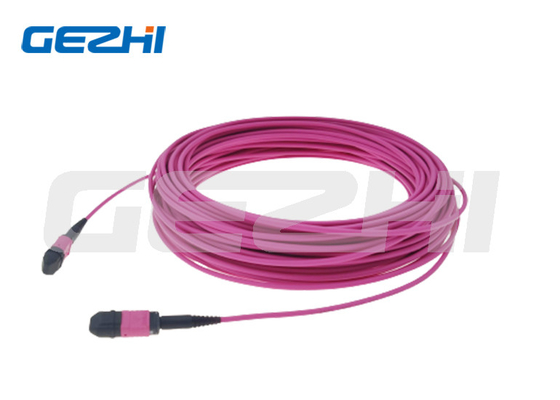

La longueur du câble de raccordement MPO OM4 en mode multiple du produit FTTH peut être personnalisée Perte d'insertion
Présentation du produit
|
Les cordons de brassage sont utilisés pour fournir une connexion optique pour l'électronique à fibre optique.L'utilisation du cordon de raccordement offre une méthode simple et rapide pour acheminer les correctifs de fibre dans les centres de données, les têtes de réseau, les concentrateurs cellulaires et les bureaux centraux.Le cordon de raccordement peut être utilisé dans un chemin d'interconnexion ou d'interconnexion connectant les fibres entrantes à l'équipement électronique et fournissant un raccordement dans les chemins de fibre.Les cordons de brassage comprennent des assemblages simplex, duplex et multifibres.
Les câbles Gezhi Patch sont fabriqués et testés conformément aux normes industrielles TIA 604 (FOCIS), IEC 61754 et YD/T.Types de fibre OM1, OM2, OM3, OM4, OM5 ou OS2 pour répondre à la demande de Gigabit Ethernet, 10 Gigabit Ethernet et Fibre Channel haut débit.Chaque terminaison est soumise à des tests de paramètres rigoureux pour garantir les meilleures performances du réseau. |
Norme de connecteur
SC : TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 et JIS C5973.
CL : TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 et JIS C5973.
FC : EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326.CEI61754-13 et JIS C5973
ST : TIA/EIA, FOCIS2, GR-326.IEC61754-2 et JIS C5973 Etc.
MU : TIA/EIA-604-3A, GR-326.NTT-MU, JIS et CEI.
MTRJ : TIA/EIA, FOCIS12, GR-326.CEI et JIS C5973.
Spécifications optiques
| Connecteur |
SC,LC,FC,ST,E2000,MU, MTRJ,LX.5,DIN,D4 |
Veste OD(mm) |
1.2x2.5, 1.6x3.3, 1.73.5, 1.8x3.7 2.0x4.1,2.44.9,2.6x5.3,2.8x5.7 |
| Mode Fibre | 9/125 μm, 50/125 μm, 62,5/125 μm, | Couleur de la veste |
SM : jaune/bleu/blanc ; OM1&OM2 : orange ;OM3 :Aqua ; OM4 :Aqua/Violet/Magenta |
| polonais | PC, UPC, APC | Longueur d'onde |
SM : 1310/1550 nm Millimètre : 850 nm |
| Type de câble | Zip-cord duplex (Fig 8 Duplex) | Matériau de la veste | LSZH/PVC/OFNR/OFNP |
| Perte d'insertion | ≤0.3dB(IEC Grade C) | Perte d'insertion | ≤0.12dB(IEC Grade B) |
| Perte de retour |
SM UPC ≥ 50dB(min) SM APC ≥ 60dB(min) MM P ≥ 35dB(min) |
Interchangeabilité et vibration | ≤0.2dB |
| Température de fonctionnement | -40~75°C | Température de stockage | -45~85°C |
Spécification géométrique (pour demande spéciale)
| Articles | Connecteur | Face d'extrémité PC | Face d'extrémité APC |
| Rayon de courbure | SC/FC/ST | 10~25 millimètres | 5~12 millimètres |
| CL/MU | 7~25mm | 5~15mm | |
| Décalage du sommet | ≤50 um | ||
| Hauteur sphérique des fibres | +/- 100 nm | ||
| Décalage angulaire | ------ | 8°± 0,5° | |
|
|
