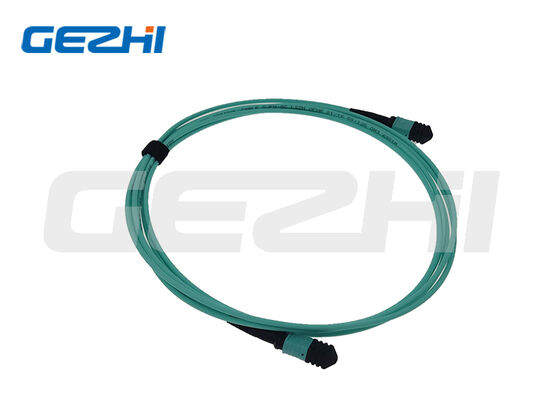

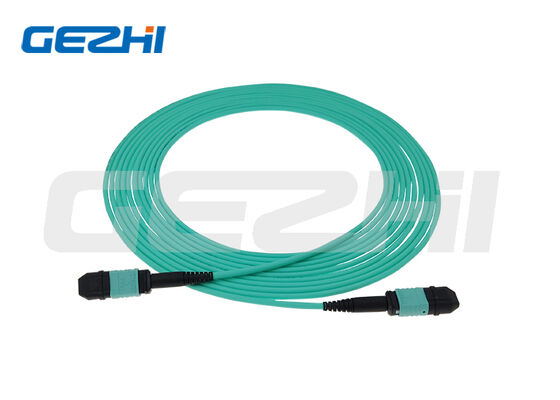

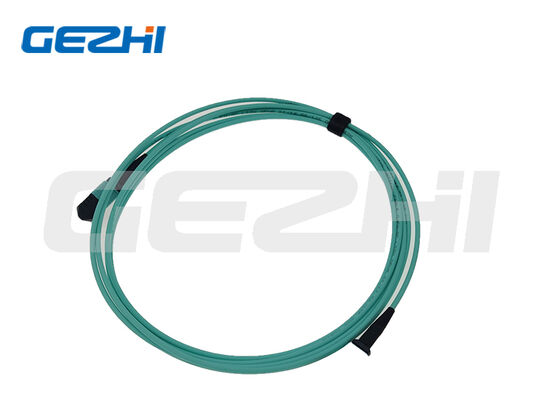

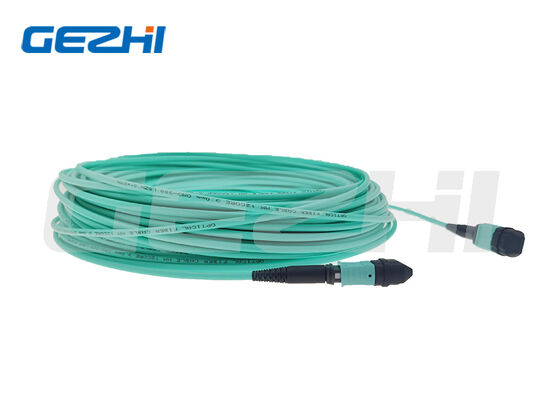

MPO Patch Cord OM3 Multimode 50/125μm avec comptage de fibres 8F /12F /24F et connecteur MPO/MTP pour les centres de données à haute densité

Name: MPO Patch Cord OM3 Multimode 50/125μm avec comptage de fibres 8F /12F /24F et connecteur MPO/MTP pour les centres de données à haute densité
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PCMPO-OM3-
Price: 48.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	PCMPO-OM3-
Nombre De Pièces:	1 pièce
Prix:	US$28-US$68
Délai De Livraison:	2-3 semaines

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE/RoHS/ISO9001

Nombre de fibres:

8F /12F /24F (personnalisé disponible)

Longueur d'onde de fonctionnement:

850 nm, 1 300 nm

Perte d'insertion:

Typique ≤0,35 dB, maximum ≤0,75 dB

Type de connecteur:

MPO/MTP, Homme/Femme

Visage d'extrémité:

CUP

Type de fibre:

OM3 Multimode 50/125μm, optimisé pour le laser

Détails d'emballage:

Boîte en papier

Capacité d'approvisionnement:

1000 pièces par mois

Mettre en évidence:

Cordon de brassage multimode OM3 50/125μm MPO

Cordon de brassage optique de fibre du compte MPO de fibre de 8F /12F /24F

Connecteur MPO/MTP Cordon de brassage MPO/MTP

Description du produit

Le câble de patch MPO OM3, multimode 50/125μm MPO/MTP à fibre optique

Vue d'ensemble du produit

Le câble de patch MPO OM3 (Multi-fiber Push-On) est un ensemble multifibre conçu pour une infrastructure de réseau multimode à courte portée à haute densité.Adoption d'une fibre multimode 50/125μm optimisée par laser OM3 avec une bande passante de 2000 MHz·km à une longueur d'onde de 850 nm, il offre des performances stables pour les émetteurs-récepteurs 40G-SR4, 100G-SR4 basés sur VCSEL à courte portée.

Nous fournissons deux constructions principales: le câble de patch MPO-MPO droit et le harnais de ventilation MPO-LC / SC. Tous les câbles sont 100% testés en usine pour les pertes d'insertion, les pertes de retour,Validation de la qualité de la face finale et de la polarité avant expédition, pour réaliser le déploiement plug-and-play et réduire le temps d'installation sur site.

Applications

Système de câblage multimode pré-terminé pour un centre de données à haute densité
Interconnexion optique parallèle à courte portée 40G /100G SR4
cassette MPO, panneau de patch MPO, liaisons de connexion croisée en fibres entre racks
Salle de serveurs, centre de colocation, réseau réseau LAN à haut débit pour les entreprises
Réseau de stockage (SAN), infrastructure de cloud computing
L'interconnexion de l'émetteur-récepteur multimode QSFP+ et QSFP28

Principales caractéristiques

OM3 Multimode 50/125μm fibre optimisée par laser, jaquette de câble aquatique
Nombre de fibres: 8 cœurs, 12 cœurs, 24 cœurs, nombre de fibres personnalisé disponible
Type polonais: MPO-UPC (norme multimode, perte de retour ≥ 30 dB)
Polarité: type A, type B, type C pour correspondre à la conception de votre réseau
Options de connecteur MPO mâle (à broches) / femelle (sans broches)
Veste: LSZH à faible teneur en fumée, zéro halogène ou OFNP plénière

Spécifications techniques

Nom de l'article	Spécification
Type de fibre	OM3 Multimode 50/125μm, optimisé par laser
Nombre de fibres	8F /12F /24F (disponible sur mesure)
Connecteur	MPO/MTP, homme/femme
La face finale	UPC
Polarité	Type A / type B / type C
Longueur d'onde de fonctionnement	850 nm, 1300 nm
Largeur de bande	2000 MHz·km @850 nm
Perte d'insertion	Le résultat de l'analyse est le résultat de l'analyse.
Perte de rendement	UPC ≥ 30 dB
Vêtement à câbles	LSZH / OFNP / PVC
Couleur de la veste	Les eaux
Diamètre du câble	3.0 mm (tronc); 2,0 mm (pieds à ventilation)
La durabilité de l'accouplement	≥ 500 fois
Température de fonctionnement	-20°C à +70°C
Formulaire disponible	Le débit de l'appareil doit être supérieur ou égal à la valeur de l'appareil.

À propos de nous

Notre câble de patch MPO OM3 est un câble de fibre pré-terminé multimode optimisé au laser avec 50/125μm de fibre OM3, jaquette aquatique.supportant 40G, 100G SR4 transmission optique parallèle à courte portée pour le déploiement de réseaux de centres de données et d'entreprises à haute densité.

Notre ministère

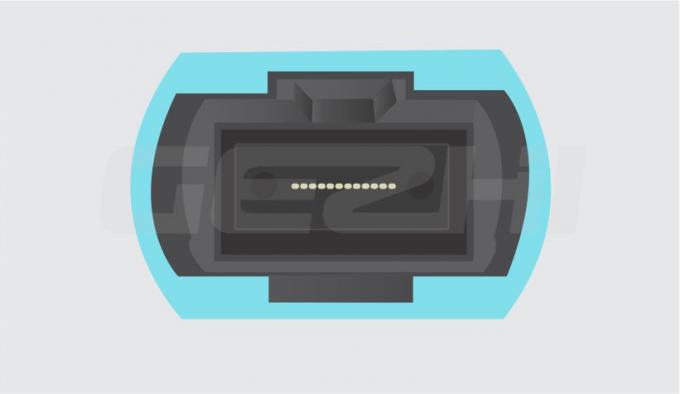

1- Compte de fibres personnalisé.

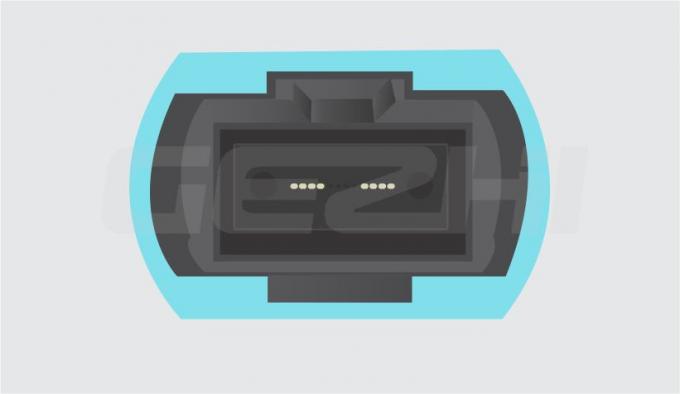

8 Les fibres utilisés pour la connexion directe 40G/100G QSFP+/QSFP28.	12 à 144 Fibres utilisés pour le câblage en fibres structurelles de haute densité 10G/40G/100G.

2Polarité personnalisée

Pour envoyer correctement des données sur un câble à fibre optique, le signal de transmission d'un lien (Tx) à une extrémité du câble doit correspondre au récepteur correspondant (Rx) à l'autre extrémité.qui définit la direction dans laquelle le signal se déplace, est de s'assurer que cette correspondance est maintenue.La polarité des fibres est un domaine qui semble causer beaucoup de confusion dans notre industrie ̇ en particulier en ce qui concerne les solutions MPO multifibre utilisées dans les applications optiques parallèles.

Les connecteurs MPO comprennent également une touche sur le côté supérieur du connecteur et un point blanc sur le côté pour indiquer l'emplacement de la position 1..

Il existe également trois types différents de câbles MPO Type A, Type B et Type C comme indiqué ci-dessous:

MPO patchcor polarity1.jpg

3. Connecteurs personnalisés

Les interfaces MPO sur les équipements actifs sont masculines (avec des broches), et pour éviter d'endommager l'émetteur-récepteur, les câbles de patch MPO doivent être féminins (sans broches).

Homme (avec des épingles)

Le connecteur mâle est apparié au côté femelle pour la connexion des adaptateurs, cassettes ou panneaux.

Femme (sans épingles)

Le connecteur féminin peut être directement connecté à des émetteurs-récepteurs ou à d'autres connecteurs mâles.


Informations relatives aux commandes

Le type	Le mode	Nombre de fibres	Polarité	Grade	Connecteur A	Connecteur B	Polissage	Longueur
Le PCMPO	OM3	08=8 Fibres 12=12 Fibres 24=24 Fibres 36 = 3x12 Les fibres 48 = 4x12 Fibres 96 = 8x12 Les fibres 144 = 12x12 Fibres	A = type A B = type B C = type C	S=norme E = élite	M=Homme F=Femme	M=Homme F=Femme	P=UPC A=APC	01 = 1M 02 = 2M 05 = 5M 10 = 10M S = Spécifier

Questions fréquemment posées

Q: Quelle est la distance de transmission maximale pour le câble MPO OM3?

R: OM3 multimode prend en charge 40G-SR4 jusqu'à 100 mètres, 100G-SR4 jusqu'à 70 mètres à une longueur d'onde de 850 nm. Pour une portée plus longue, veuillez sélectionner OM4 ou OS2 fibre mono-mode.

Q: Le MPO OM3 peut-il utiliser la face d'extrémité de l'APC?

R: Les applications multimodes adoptent principalement le polissage UPC.

Q: De quelle polarité ai-je besoin pour le câble de patch MPO OM3?

R: Le type de polarité A/B/C doit correspondre à vos émetteurs-récepteurs et cassettes MPO. Confirmez la polarité avant de passer commande. Ne jamais connecter les connecteurs MPO mâle à mâle, ce qui endommagerait les broches de connecteur.

Q: MPO contre MTP, sont-ils compatibles?

R: MTP® est une version enregistrée améliorée du connecteur MPO.

Q: Soutienez-vous les commandes en vrac et en longueur personnalisée?

R: Oui, la longueur personnalisée, le nombre de fibres, le type de rupture et la cote de la veste sont disponibles pour les commandes d'échantillons et en vrac.
