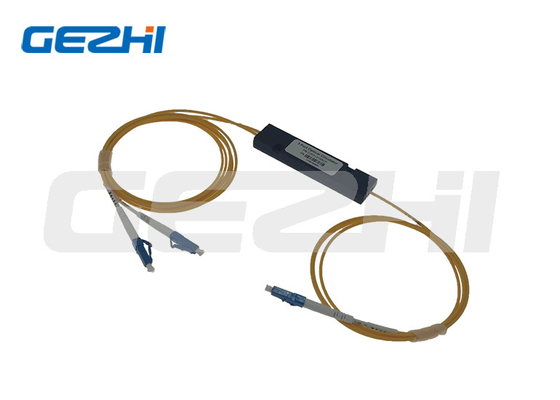

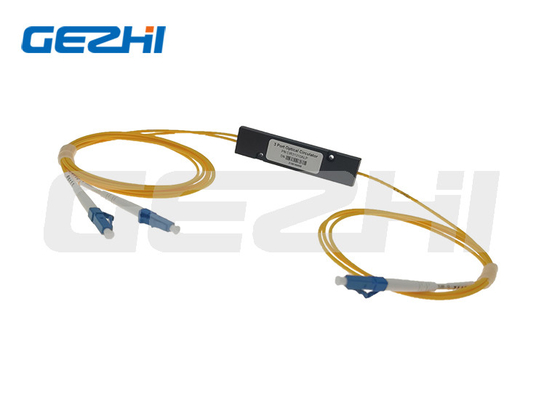

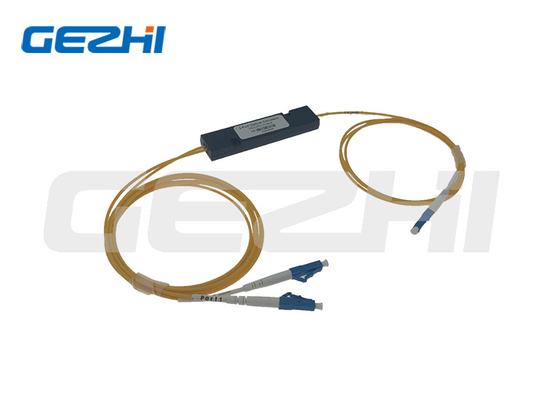

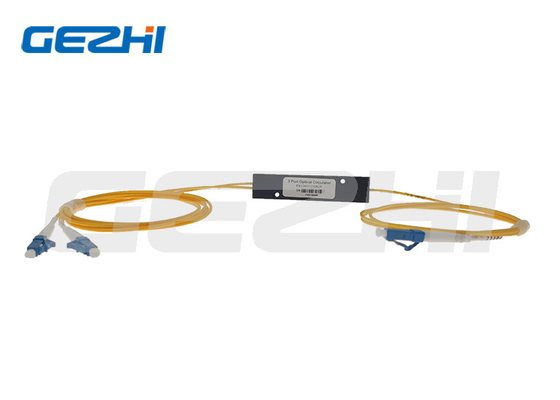

Boîte optique d'ABS de connecteur du circulateur 1550nm LC UPC de fibre de 3 ports

Name: Boîte optique d'ABS de connecteur du circulateur 1550nm LC UPC de fibre de 3 ports
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Circulateur 3 gauche
Price: 69.00 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Numéro De Modèle:	Circulateur 3 gauche
Nombre De Pièces:	1pc
Prix:	Négociable
Delivery Time:	5-8 jours de travail
Payment Terms:	T/T, Western Union

Informations détaillées

Product Description

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE RoHS,ISO9001

Nom de produit:

Circulateur optique

Longueur d'onde:

1310 ou 1550nm

Température de stockage:

-40 à +85 (℃)

Port:

port 3

Fibre:

SMF-28e

Détails d'emballage:

Boîte de papier

Capacité d'approvisionnement:

100000Channel par mois

Mettre en évidence:

Circulateur à fibre optique à 3 ports

circulateur à fibre optique à boîtier ABS

isolateur à fibre optique LC UPC

Product Description

Description du circulateur 3 optique gauche

Boîte circulatrice optique de 3 de ports de la fibre circulatrice optique 1550nm LC UPC ABS de connecteur

circulateur 3 optique gauche

Le circulateur optique de GEZHI est un composant passif optique spécial qui peut être employé pour séparer les puissances optiques qui voyagent dans des directions opposées dans une fibre optique simple, analogues à l'opération d'un circulateur électronique. Un circulateur optique est un dispositif de trois-port qui permet à la lumière de voyager dans seulement une direction - du port 1 à 2 gauches, puis du port 2 à 3. gauches. Cette caractéristique est très importante pour la transmission et la communication bidirectionnelles optiques. Habituellement, c'était utilisation pour l'émetteur-récepteur optique, le filtre de FBG et l'amplificateur optique.

Caractéristiques et applications du circulateur 3 optique gauche

Caractéristiques :

Isolement élevé de la Manche

Basse perte par insertion

Bas PDL

De forte stabilité et fiabilité

Paquet intégré compact

Correction optique libre époxyde

Perte de rendement élevé

Applications :

Compensation de dispersion

Communication de Bi-direction

Essai de fibre optique de système

Amplificateur de fibre optique

Lien de fibre optique de CATV

La longueur d'onde s'ajoutent/baisses

Caractéristiques du circulateur 3 optique gauche

Paramètre		Spécifications
Configuration		1 gauche pour mettre en communication 2 à 3 gauches		1 gauche à 2 gauches pour mettre en communication 3 à 4 gauches
Longueur d'onde d'opération (nanomètre)		1310±30 ou 1550±30 ou 1585±30	1525 à 1610	1310±30 ou 1550±30
I.L (DB)	Typique	0,6	1,0	0,8
I.L (DB)	Maximum	0,8	1,2	1,0
Isolement typique (DB)		50	50	50
Isolement minimum (DB)		40	35	40
Entretien croisé (DB)		≥50	≥50	≥50
Perte dépendante de polarisation (DB)		<0>	<0>	<0>
Dispersion de mode de polarisation		<0>	<0>	<0>
Perte de retour (DB)		≥50	≥50	≥50
Manipulation de puissance (mW)		300	300	300
Température de fonctionnement (℃)		-0~+70	-0~+70	-0~+70
Température de stockage (℃)		-40~+85	-40~+85	-40~+85

Les caractéristiques peuvent changer sans préavis.

En haut les spécifications sont pour le dispositif sans connecteur.

Diagramme d'application du circulateur 3 optique gauche

Comme l'image montre : Les canaux de l'entrée DWDM sont couplés dans le port 1 du dispositif avec un dispositif de FBG relié pour mettre en communication 2. La longueur d'onde simple s'est reflétée du FBG alors réintroduit le circulateur dans 2 gauches et est conduite en conséquence pour mettre en communication 3.

Circulateur employé pour laisser tomber un canal optique d'un système de DWDM utilisant une grille de Bragg de fibre.

Boîte optique d'ABS de connecteur du circulateur 1550nm LC UPC de fibre de 3 ports 0

Comme l'image montre : Un circulateur est situé aux deux extrémités de la fibre. Chaque circulateur fonctionne pour ajouter un signal dans une direction tout en enlevant le signal dans l'autre.

Le circulateur peut être employé pour envoyer les signaux optiques par une fibre simple dans deux directions.

Boîte optique d'ABS de connecteur du circulateur 1550nm LC UPC de fibre de 3 ports 1

FAQ

Q1 : Est-ce que je peux avoir un ordre d'échantillon ? Quel est votre MOQ du circulateur 3 optique gauche ?

A1 : L'ordre d'échantillon est bienvenu pour examiner et vérifier la qualité. Nous ne faisons pas MOQ, l'échantillon 1pcs est disponible. Également les échantillons mélangés sont acceptables.

Q2 : Quel est le délai d'exécution ?

A2 : Le délai d'exécution normal est au sujet de 1week, pour la grande quantité et les produits spéciaux. Veuillez vérifier le délai d'exécution avec notre représentant de commerce. Mais nous maintenons courant pour quelques produits, pourrions embarquer 1-3 jours après réception du paiement.

Q3 : Quelles sont les conditions de paiement ?

A3 : Terme de paiement : T/T, Paypal, union occidentale, paiement en espèces, ALI etc.

Q4 : Ce qui est votre temps de garantie
A4 : la garantie de 3 ans.

Q5 : Est-ce que je pourrais employer notre propres logo, label et paquet ?
A5 : Oui, nous pourrions fournir le service d'OEM que selon vos conditions, les produits de conception marquent, le logo, PN, SN, paquet.
