Détails sur le produit:
Conditions de paiement et expédition:
|
| Applications: | Contrôle du système | Gamme de longueurs d'onde de bande de réflexion: | 1460~1620 |
|---|---|---|---|
| Perte d'insertion: | Passage Channel≤0.8 | Ondulation de la Manche: | <0> |
| Isolement: | Passage Channel>40 | Sensibilité de température de perte par insertion: | <0> |
| Perte dépendante de polarisation: | <0> | Dispersion de mode de polarisation: | <0> |
| Directivité: | >50 | ||
| Surligner: | Module WDM 3 ports,module FTTX WDM,filtre optique 1550 nm |
||

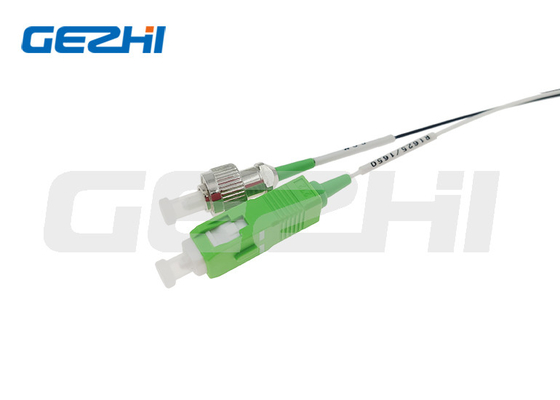

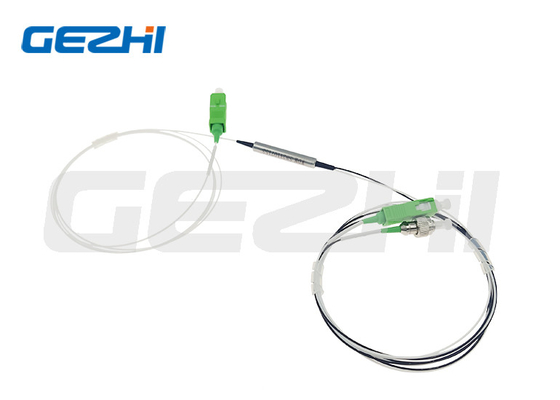

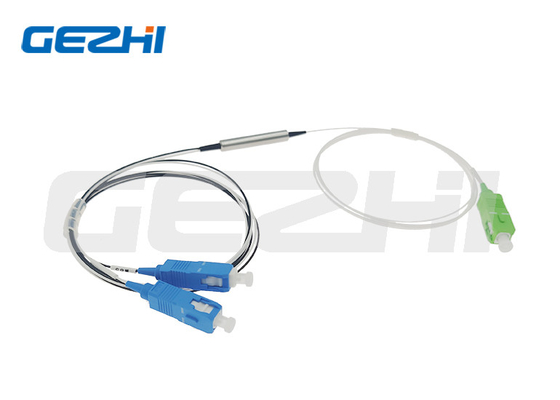

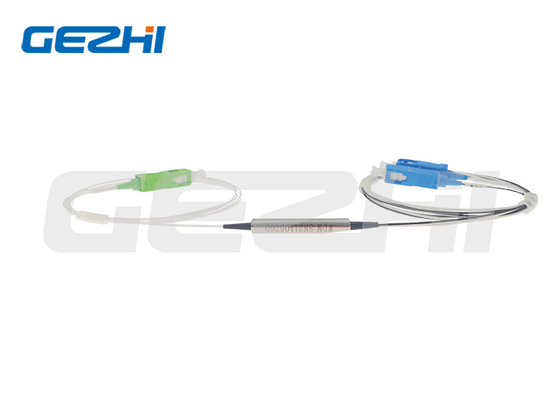

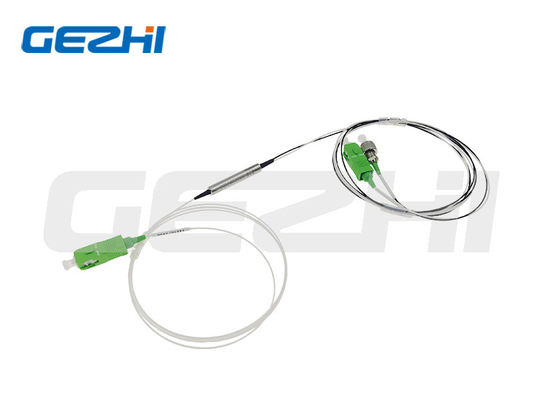

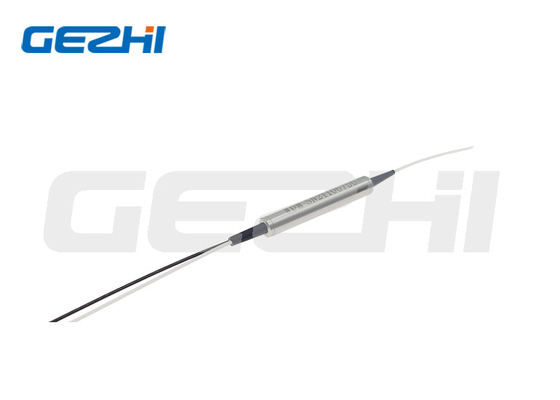

FTTX 3 ports Filtre optique à fibre optique FWDM 1310nm 1490nm 1550nm
Description du produit
Le WDM micro-optique utilise une technologie de coating à film mince et une conception exclusive d'emballage micro-optique de liaison métallique non-flux.sensibilité à basse température et parcours optique exempt d'expoxy.
Caractéristiques
1.Grande plage de longueurs d'onde de fonctionnement
2- Faible perte d'insertion
3. Ultra large bande passante plate
4- Isolement des canaux supérieurs.
5.Haute stabilité et fiabilité
6.Sans époxy sur voie optique
Application du projet
1.Instruments d'essai
2Système.FTTH Tri-Play
3. Lien CATV
4Système WDM
5Réseaux.PON
Spécification
| Paramètre | - Je vous en prie. | Typique | Je suis désolé. | Unité | |
| Température de fonctionnement | 0 | 30 | 70 | °C | |
| Humidité relative de fonctionnement | Ne pas condenser | 5 | 95 | % | |
| Température de stockage | Ne pas condenser | - Quarante | 85 | °C | |
| Transmission du pouvoir | 50 | M.V. | |||
| Plage de longueur d'onde des ports COM | 1260 | 1560 | Nm | ||
| Longueur d'onde du port TRANS | Télécommunications | 1540 | 1550 | 1560 | Nm |
| Longueur d'onde du port REFL 1 | Données en amont | 1260 | 1310 | 1360 | Nm |
| Longueur d'onde du port REFL 2 | Données en aval | 1480 | 1490 | 1500 | Nm |
| Dépouillement d'insertion (à l'exclusion du connecteur optique) | COM à TRANS | 0.3 | 0.5 | dB | |
| COM à REFL | 0.25 | 0.4 | dB | ||
| L'isolement COM à TRANS@1490nm±10nm | 1490nm dans le port CATV | 15 | |||
| Isolement COM à REFL@1550nm±10nm | 1550nm dans le port DATA | 15 | |||
| Directivité | 1310nm dans le port CATV | 47 | |||
| Perte de retour (tous les ports) | 45 | ||||
| Sensitivité thermique à la perte d'insertion | 0.005 | dB/°C | |||
| Perte liée à la polarisation | 0.1 | dB | |||
| Perte de flexion | Le nombre de fois où le véhicule est monté à bord de l'appareil | 0.5 | dB | ||
| Type de fibre | Corning@SMF-28 Ultra;900um tube en vrac | ||||
| Longueur de la fibre, mesurée à partir de l'extrémité du boîtier du métal jusqu'à la pointe de la fibre du connecteur | Commune | 51 | en cm | ||
| Trans | 100 | en cm | |||
| REFL | 100 | ||||
| Type de connecteur | Commune | SC/APC | |||
| Trans | sans connecteur | ||||
| REFL | sans connecteur | ||||
| Longueur du tube d'emballage WDM | 38 | 39 | mm | ||
| Diamètre du tube d'emballage WDM | 5.5 | 6 | mm | ||
| Isolement électrique du tube WDM | Le tube métallique doit être isolé électriquement au moyen d'un tube recouvert d'un revêtement rétractable sur toute sa longueur. | ||||
Informations sur les commandes
|
Emballage du produit
