| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | GEZHI-DWDM |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Payment Terms: | T/T, Western Union |
16 canaux C21-C36 double fibre 1U montage en rack, port d'extension LC/UPC DWDM Mux Demux
Caractéristiques
DWDM MUX est basé sur l'utilisation de la grille de longueur d'onde ITU
Isolation élevée des canaux
Faible perte d'insertion
Chemin optique sans époxy
Conforme Telcordia 1221
TDL ultra faible
Applications
Réseau DWDM
Réseaux PON
Liens CATV
Amplificateur à fibre optique
Spécifications de performances
Module multiplexeur/démultiplexeur DWDM
| Paramètre | Unité | Valeur | |||||
| Longueur d'onde centrale | nm | Grille UIT-T | |||||
| Espacement des canaux | nm | 0,8 (100 GHz) | 1,6 (200 GHz) | ||||
| Nombre de canaux | ---- | 8 | 16 | 8 | |||
| Bande passante du canal | Min | nm | 0,11 | 0,11 | 0,25 | ||
| Perte d'insertion | Ty | dB | 3 | 4 | 3 | ||
| Max | dB | 2.5 | 3.5 | 3.5 | |||
| Ondulation | Max | dB | 0,5 | 0,5 | 0,5 | ||
| Uniformité du canal | Max | dB | 1 | 1.5 | 1 | ||
| Isolement | Canaux adjacents | Min | dB | 25 | |||
| Canaux non adjacents | Min | dB | 40 | ||||
| Directivité | Min | dB | 50 | ||||
| Perte de retour optique | Min | dB | 45 | ||||
| LPD | Max | dB | 0,15 | ||||
| Stabilité thermique | Max | dB/°C | 0,007 | ||||
| Dérive de longueur d'onde thermique Max | Max | nm/°C | 0,001 | 0,002 | |||
| Température de fonctionnement | °C | 0 à 70 | |||||
| Température de stockage | °C | - 40 à 85 | |||||
| Dimensions du colis | millimètre | 140 100 13 | |||||
| Puissance maximale | mW |
300 |
|||||
Détails de la commande
2 ~ 44 canaux disponibles.
Port COM : simplex ou duplex.
Connecteur fibre : LC/SC ou autre.
Emballage: boîtier en plastique ABS, boîtier de cassette en métal LGX, montage en rack 19 pouces.
Solutions DWDM et DWDM SFP/XFP.
Quantité minimale de commande : 1 pièces est également acceptable pour que l'échantillon satisfasse vos besoins.

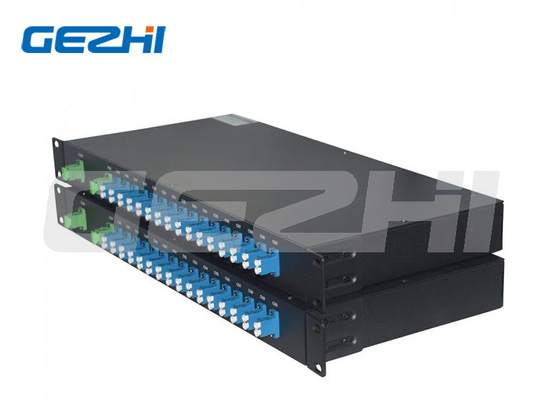

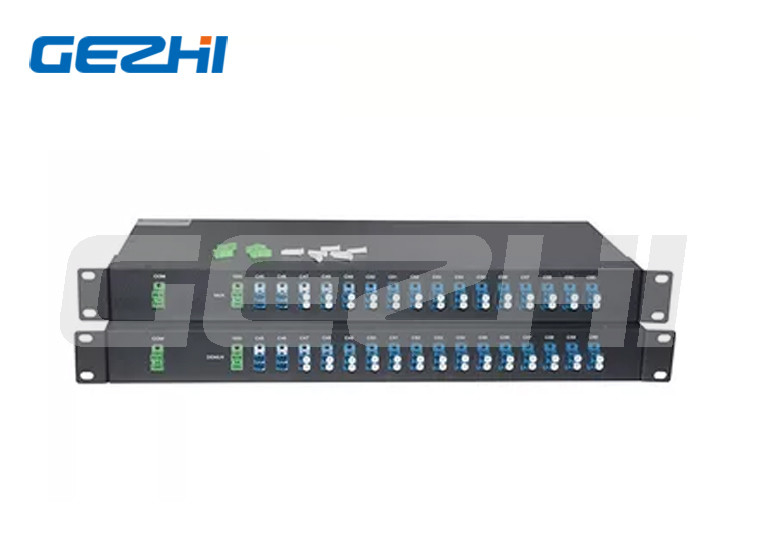

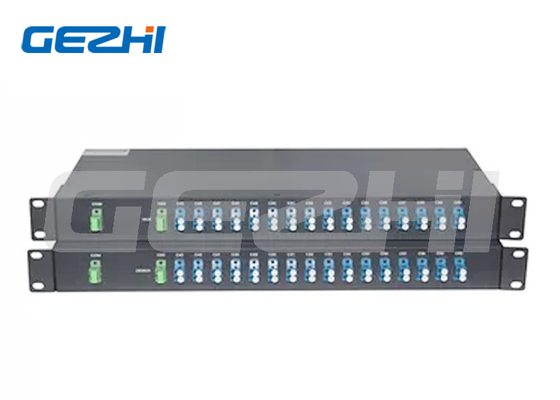

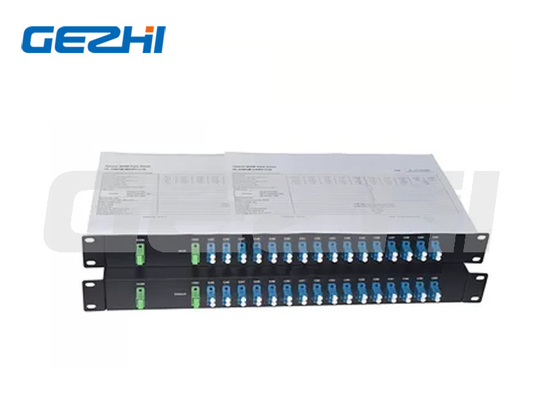

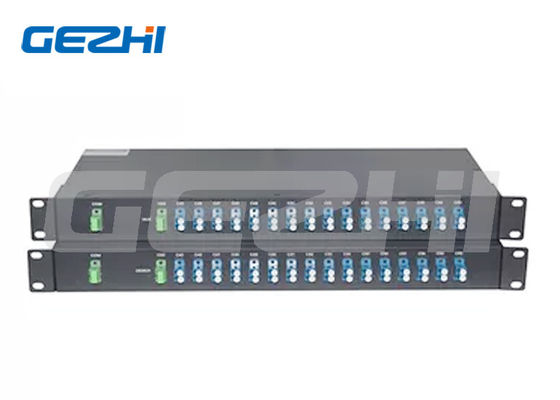

Exposition d'images de produits
Vidéo
|
|
