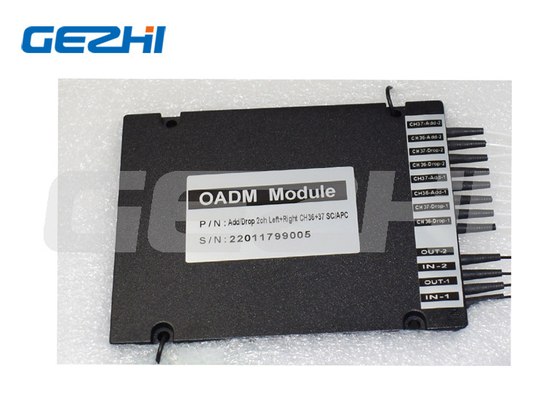

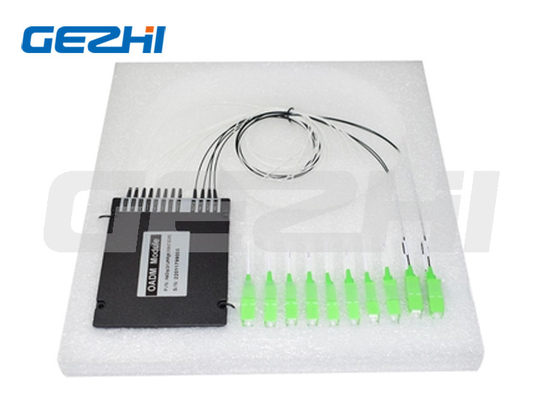

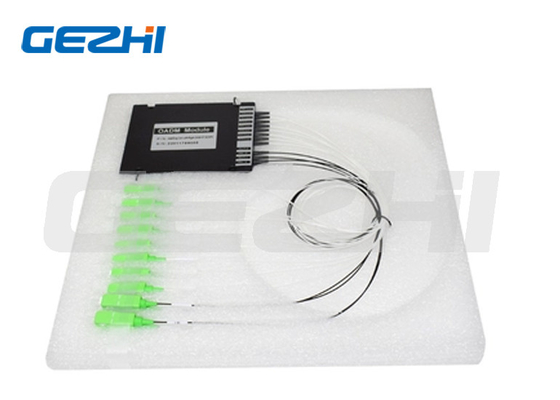

Multiplexeur optique à double fibre DWDM OADM avec interface SC/APC et faible perte d'insertion

Name: Multiplexeur optique à double fibre DWDM OADM avec interface SC/APC et faible perte d'insertion
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GEZHI-DWDM OADM
Price: 83.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	GEZHI-DWDM OADM
Nombre De Pièces:	1pc
Prix:	US$58-US$108
Conditions De Paiement:	T/T, Union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE RoHS,ISO9001

Nom du produit:

OADM Left+Right CH41SC/APC

Type de fibre:

Double fibre

Longueur des fibres:

50CM

Canal:

CH41

Interface optique:

SC / APC

emballer:

Boîte ABS

Dimension du colis:

100*80*10CM

Détails d'emballage:

Boîte de papier

Capacité d'approvisionnement:

5000pcs par mois

Mettre en évidence:

Module optique double fibre

Module optique DWDM

Interface APC DWDM OADM

Description du produit

Module optique DWDM à fibre double avec interface SC APC

Description du produit

Le multiplexeur optique DWDM (OADM) est un dispositif optique passif utilisé dans les réseaux WDM pour ajouter et supprimer un ou plusieurs canaux DWDM de 100 GHz dans la bande C dans une ou deux fibres, tout en permettant aux longueurs d'onde restantes de contourner vers la destination requise. L'utilisation de la technologie DWDM ajoute efficacement une capacité WDM aux réseaux existants et nouveaux, prolongeant la distance de transmission du signal optique.

Les modules OADM DWDM sont disponibles dans des configurations unilatérales (Est ou Ouest) et bilatérales (Est et Ouest). Avec des unités MUX/DeMUX correspondantes placées à chaque extrémité d'une liaison optique, plusieurs canaux de données peuvent être combinés et transmis sur un tronc de fibre monomode. Les modules OADM passifs peuvent ajouter ou supprimer jusqu'à 4 canaux de données à n'importe quel point le long du tronc.

Caractéristiques

Faible perte d'insertion
Faible diaphonie
Haute stabilité et fiabilité
Sans époxy sur le chemin optique

Applications

Surveillance de ligne
Réseau DWDM
Télécommunication
OADM configurable

Spécifications de performance

Paramètre	Unité	1CH	2CH	4CH	8CH
Longueur d'onde du canal	nm	Grille ITU
Espacement des canaux	GHz	100 ou 200
Bande passante du canal (@-0.5dB)	nm	>0.3
Perte d'insertion	dB	<0.9	<1.2	<1.5	<2.8
Service spécial	/	Moniteur ou 1310nm disponible
Ondulation du canal	dB	0.5
Isolation - Adjacent	dB	>30	>30	>30	>30
Isolation - Non adjacent	dB	>40	>40	>40	>40
Sensibilité à la température de la perte d'insertion	dB/°C	<0.005
Décalage de température de la longueur d'onde	nm/°C	<0.002
Perte dépendante de la polarisation	dB	<0.1
Dispersion de mode de polarisation	dB	<0.1
Directivité	dB	>50
Perte de retour	dB	>45
Puissance maximale admissible	mW	300
Température de fonctionnement	°C	-5~+75
Température de stockage	°C	-40~85
Dimensions du boîtier	mm	L80xL60xH12 ou L100xL80xH10	L120xL80xH18	L141xL115xH18

Remarque : 1. Spécifications personnalisées disponibles.

Spécifié sans connecteur. Avec connecteur, la perte d'insertion augmentera de 0,2 dB.

Informations de commande

DWDM	Nombre de canaux	Configuration	Type de module	Type de câble	Longueur de fibre	Connecteur
OADM 1=100G 2=200G	01=1 canal 02=2 canaux 03=3 canaux 04=4 canaux ... 16=16 canaux 17=17 canaux 18=18 canaux	SS=Fibre unique Ouest ou Est SD=Fibre unique Ouest et Est DS=Fibre double Ouest ou Est DD=Fibre double Ouest et Est	A1=Boîtier ABS 100x80x10mm A2=Boîtier ABS 120x80x18mm A3=Boîtier ABS 140x115x15mm L1=LGX 12929130mm L2=LGX inséré dans un rack 2 emplacements L4=LGX inséré dans un rack 4 emplacements R1=Rack 19" 1U R2=Rack 19" 1U 2 emplacements R4=Rack 19" 1U 4 emplacements S=Spécifier	09=tube lâche 900um 20=2.0mm 30=3.0mm	05=0.5m 10=1.0m 15=1.5m S=Spécifier	00=aucun LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Spécifier
