Détails sur le produit:
Conditions de paiement et expédition:
|
Longueur d'onde: | 1310nm/1550nm | Port: | port 3 |
---|---|---|---|
Connecteur: | FC/UPC ou adapter aux besoins du client | Longueur de fibre: | 1M ou personnaliser |
Type de fibre: | G657A1 | Application du projet: | amplificateur optique |
Surligner: | Circulateur à fibre optique 1550nm,circulateur à fibre optique à trois ports,circulateur optique à boîte à bride FC |

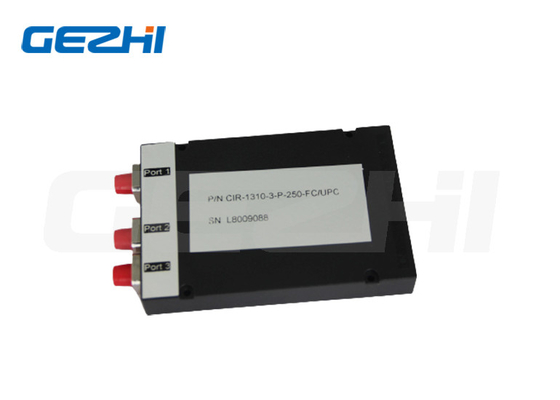

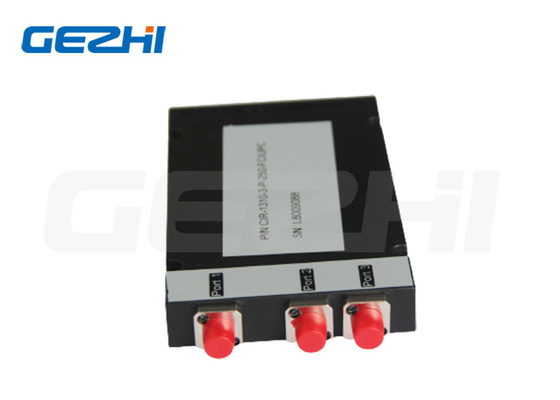

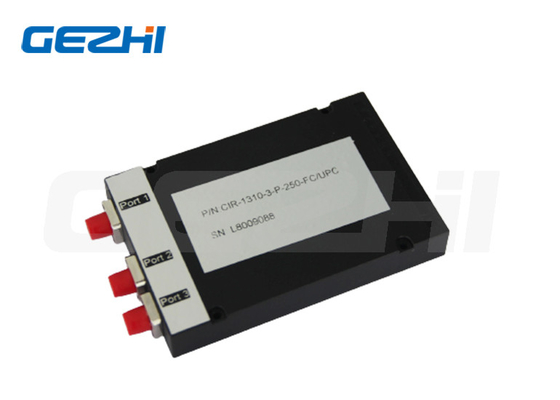

Présentation du produit du circulateur optique à 3 ports
1310nm/1550nm avec boîtier à bride FC Circulateur à fibre optique à trois ports
Circulateur à fibre optique
Le circulateur optique est un composant à ondes lumineuses compact et hautes performances qui achemine les signaux entrants du port 1 au port 2 , et du port 2 au port 3 .Le composant offre une isolation élevée, une faible perte d'insertion, un taux d'extinction élevé et une excellente stabilité de l'environnement. Le circulateur optique à 3 ports GEZHI Photonics est largement utilisé dans les systèmes de communication avancés et les systèmes de capteurs à fibre optique.
Caractéristiques et applications du circulateur optique à 3 ports
Caractéristiques:
PDL bas
Faible perte d'insertion
Sans époxy sur le chemin optique
Ensemble compact en ligne
Haute stabilité et fiabilité
Applications:
Amplificateur optique
Réseau métropolitain
Communication bidirectionnelle
Ajout/suppression de longueur d'onde
Paramètre technique
Compensation de dispersion
Spécifications de Circulateur optique à 3 ports
Paramètre | Classe P | |
Configuration | Port 1 à Port 2 à Port 3 | |
Longueur d'onde de fonctionnement (nm) | 1310±30 ou 1550±30 ou 1585±30 | |
Isolation (dB) | Typique | 0,6 |
Maximum | 0,8 | |
Isolement typique (dB) | ≥50 | |
Isolation minimale (dB) | ≥40 | |
Diaphonie (dB) | ≥50 | |
Perte dépendante de la polarisation (dB) | <0,15 | |
Dispersion du mode de polarisation | <0,1 | |
Perte de retour (dB) | ≥50 | |
Puissance admissible (mW) | 500 | |
Température de fonctionnement (℃) | -10~+75 | |
Dimensions du colis (mm) | Φ5.5xL50 ou Φ5.5xL63 |
Environnement d'essai
|
