| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | GZ-4P-Circulator |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Delivery Time: | 5-8 work days |
| Payment Terms: | T/T, Western Union |
Présentation du produit du circulateur optique à 4 ports

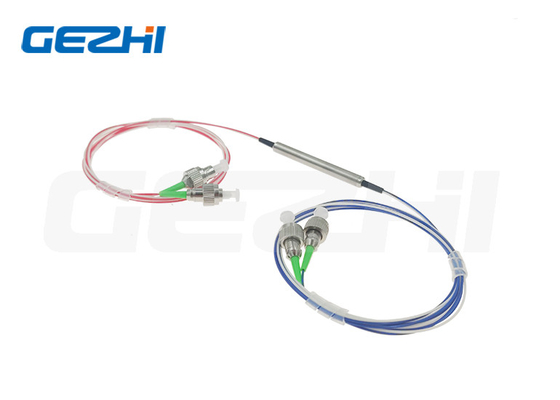

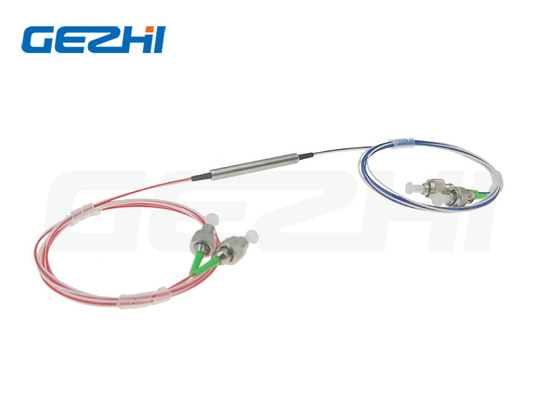

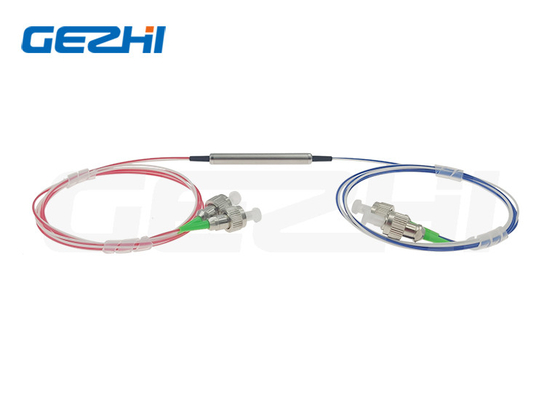

Circulateur optique des ports 1550nm de la fibre 4 pour le système de CATV
Circulateur à fibre optique
Le circulateur optique à 4 ports est un type spécial de circulateur qui a une entrée (port 1), une sortie (port 4) et deux ports communs (port 2 et 3).La lumière passe par le port 1 vers le port 2. Au niveau du port 2, toute lumière entrante est guidée vers le port 3 en tant que sortie, tandis que toute l'entrée du port 3 est guidée vers le port 4 en tant que sortie.
Par rapport au circulateur à 3 ports, le périphérique à quatre ports possède un port bidirectionnel supplémentaire.Ainsi, il peut être utilisé pour construire des sous-systèmes de fibre optique plus flexibles ou plus complexes, tels que module add/drop, module mux/demux, séparateurs bidirectionnels multiports, routeur optique WDM, etc.
Caractéristiques et applications du circulateur optique à 4 ports
Caractéristiques:
Fonctionnement à quatre ports
Large bande (+/-30nm à 1310nm ou 1550nm)
Isolation élevée
PDL bas
Chemin optique sans époxy
Applications:
Ajouter/supprimer des systèmes WDM
Systèmes de communication bidirectionnelle
Systèmes de compensation de dispersion optique
Spécifications de Circulateur optique à 4 ports
| Paramètre | Classe P | |
| Longueur d'onde de fonctionnement (nm) | 1310±30 ou 1550±30 ou 1585±30 | |
| Isolation (dB) | Typique | 0,6 |
| Maximum | 0,8 | |
| Isolement typique (dB) | ≥50 | |
| Isolation minimale (dB) | ≥40 | |
| Diaphonie (dB) | ≥50 | |
| Perte dépendante de la polarisation (dB) | <0,15 | |
| Dispersion du mode de polarisation | <0,1 | |
| Perte de retour (dB) | ≥50 | |
| Puissance admissible (mW) | 500 | |
| Température de fonctionnement (℃) | -10~+75 | |
| Dimensions du colis (mm) | Φ5.5xL50 ou Φ5.5xL63 | |
Environnement d'essai
|
|
|
|
|
|
