| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | GZ-OADM100x |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Delivery Time: | 5-8 jours de travail |
| Payment Terms: | T/T, Western Union |
Vue d'ensemble du produit

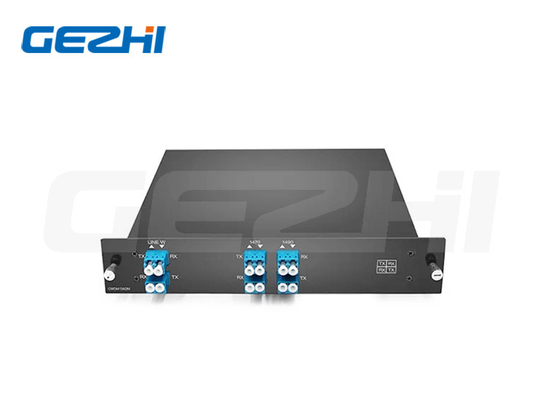

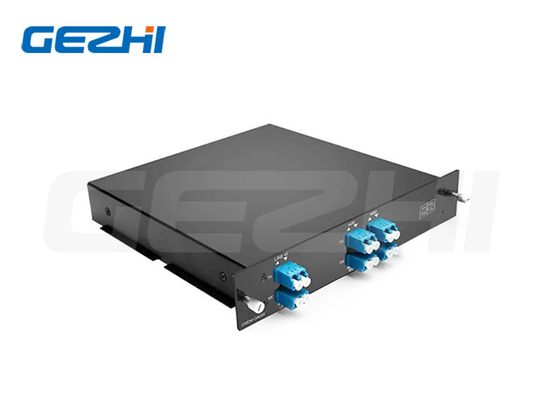

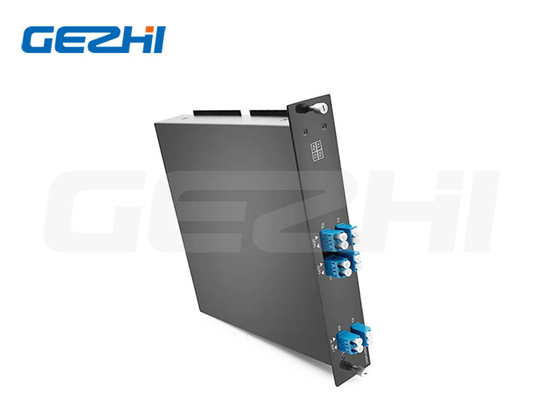

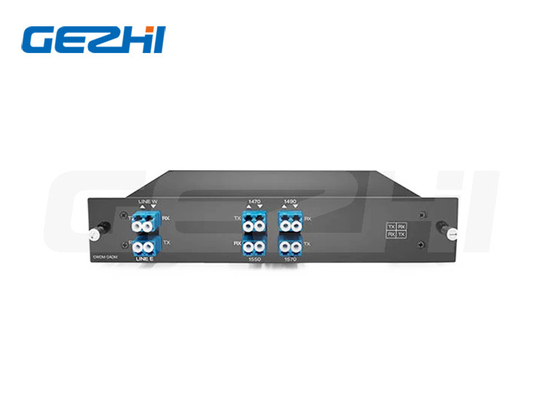

Multiplexeur OADM à double fibre CWDM passif à 4 canaux
CWDM OADM
Le multiplexeur optique add/drop (OADM) CWDM est un dispositif optique passif utilisé dans les réseaux WDM pour ajouter et supprimer un ou plusieurs canaux CWDM dans une ou deux fibres,tout en laissant le reste des longueurs d'onde contourner à la destination nécessaireLes modules OADM.CWDM sont disponibles en configuration à un côté (Est ou Ouest) et à deux côtés (Est et Ouest) prenant en charge jusqu'à quatre longueurs d'onde.
Caractéristiques et applications
Caractéristiques
Faible perte d'insertion
4 canaux à double face ouest et est
Réseau de fibres optiques
Ajouter et déposer des fonctions dans les deux sens
Connecteurs LC standard de l'industrie
à base d'optique à film mince avec voie optique sans époxy
Compatible entièrement avec les normes Telcordia GR1221, GR1209, RoHS, ISO
Applications
Ajouter/déposer le canal
Liens de fibre optique CATV
Systèmes WDM grossiers
Réseaux de métro
Les spécifications
| Paramètre | Unité | Spécification | |
| Plage de longueur d'onde | Nm | 1260 à 1620 | |
| Longueur d'onde centrale | Nm | Client spécifié | |
| Distance entre les canaux | Nm | 20 | |
| bande passante | Nm | CW ± 6.5 | |
| Perte d'insertion | COM==>DROP | dB | ≤ 15 |
| Le montant de l'aide est fixé à la valeur de la dette. | |||
| Isolement adjacent | dB | ≥ 30 | |
| Isolement non adjacent | dB | ≥ 45 | |
| PDL | dB | ≤ 01 | |
| La directive | dB | ≥ 50 | |
| Perte de rendement | dB | ≥ 45 | |
| Le PMD | ps | ≤ 01 | |
| Traitement de la puissance (CW) | mW | ≤ 300 | |
| Température de fonctionnement | °C | -10 à +70 | |
| Température de stockage | °C | -40 à +85 | |
| Type de fibre | Je suis G.657.A1 ou G.652D | ||
| Diamètre de la fibre | 30,0 mm ou 2,0 mm,0.9 mm avec tube lâche | ||
| Type de connecteur | LC/UPC ou autres | ||
| Longueur de la fibre | - Je vous en prie | 1 ou autres | |
| Port du moniteur facultatif | % | 1 | |
| Dimensions du colis | mm |
Pour les appareils à commande numérique, les caractéristiques suivantes doivent être respectées: Mini boîte ABS:90x20x10; Tubes en acier: Φ5.5*38; |
|
|
|
