Détails sur le produit:
Conditions de paiement et expédition:
|
nom: | Diviseur de PLC | Port: | 1x8 1x16 |
---|---|---|---|
Connecteur: | SC/UPC SC/APC ou personnalisé | Longueur d'onde de fonctionnement (nanomètre): | 1260-1650 |
Type de fibre: | G657A1 ou adapté aux besoins du client | Application: | Data Center |
Vue d'ensemble du produit

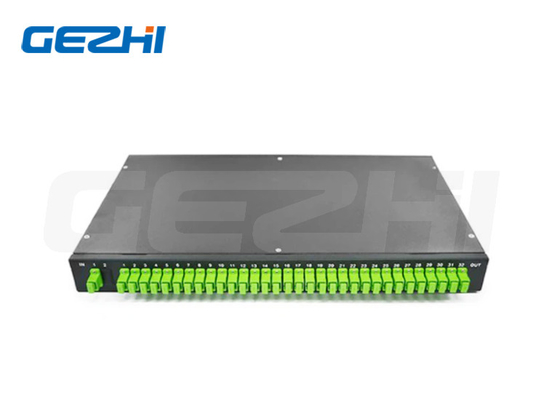

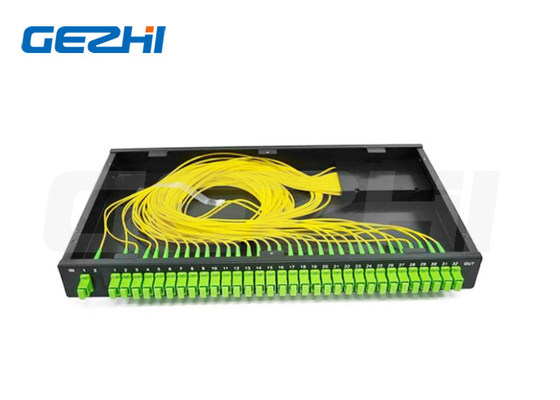

1X8 1X16 monture de rack de séparation de fibre PLC pour réseau optique passif
Partageur de PLC
La boîte de séparateur PLC à support de rack est un dispositif de distribution de puissance optique à guide d'onde intégré basé sur un substrat de quartz.haute fiabilité et bonne homogénéité spectrale. Particulièrement adapté aux réseaux optiques passifs (EPON, BPON, GPON, etc.) pour connecter des appareils locaux et terminaux et parvenir à la division du signal optique.Nous pouvons fournir des produits de série 1xN et 2xN et personnaliser des séparateurs optiques pour les clients dans diverses situations.
Caractéristiques
* Faible perte d'insertion
* PDL faible
* Conception compacte
* Bonne homogénéité de canal en canal
* Large longueur d'onde de fonctionnement: de 1260 nm à 1650 nm
* Température de fonctionnement large: de -40°C à 85°C
* Haute fiabilité et stabilité
Applications
* Systèmes FTTX
* Réseaux PON
* Liens CATV
* Distribution du signal optique
Les spécifications
Paramètre | Spécification du séparateur PLC 1xN | ||||||
Longueur d'onde de travail (nm) | 1260 à 1650 | ||||||
Le type | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
Perte d'insertion (dB) | Typique | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
Je suis désolé. | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
Uniformité (dB) | Typique | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
Je suis désolé. | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
PDL (dB) max | Typique | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
Je suis désolé. | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
Longueur d'onde Perte de département (dB) |
Typique | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
Je suis désolé. | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
Température perte de département |
Typique | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
Je suis désolé. | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
Directivité (dB) Min | 55 | ||||||
Perte de retour (dB) min | 55 ((50) | ||||||
Température de fonctionnement (°C) | -40 à +85 | ||||||
Température de stockage (°C) | -40 ~ +85 | ||||||
Longueur de la fibre | 1m ou personnalisé | ||||||
Type de fibre | G657A | ||||||
Type de connecteur | Personnalisé | ||||||
PLC Splitter fibre nue (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
PLC sans coupe (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
Module de séparation PLC (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | Pour les pièces détachées: | |
Le système d'exploitation de l'appareil doit être équipé d'un dispositif de contrôle de l'équipement. | Les produits doivent être présentés dans une boîte de rangement de 19 ‰ 1 U 2 U, une boîte LGX, une boîte ODF. |
|
