| Brand Name: | GEZHI |
| Numéro De Modèle: | GZ-1x2 PLC100X |
Description du produit:

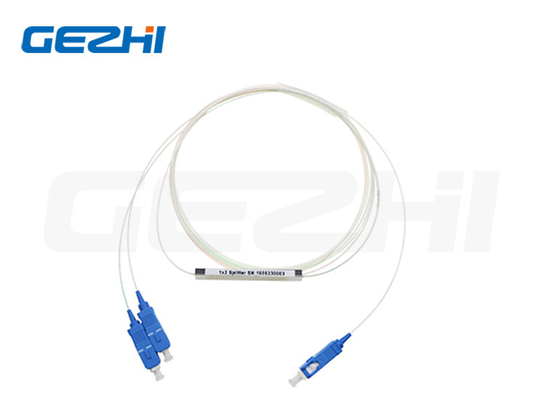

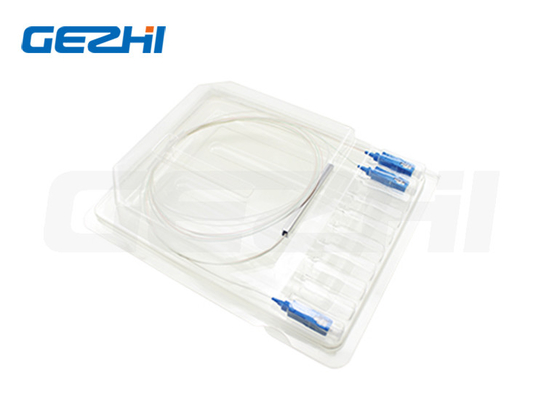

Stabilité de haute fiabilité 1x2 Mini Tube Type Splitter PLC à fibres
1x2 séparateur de PLC
Le PLC Splitters est un dispositif de branchement qui est utilisé pour distribuer des signaux optiques à plusieurs emplacements pour le traitement.il est souvent nécessaire de diviser un signal optique en plusieurs signaux identiques, ou de combiner plusieurs signaux en un seul signal.Le splitter PLC (planar lightwave circuit splitter) est un type de dispositif de gestion de l'alimentation optique qui est fabriqué à l'aide de la technologie des guides d'ondes optiques en siliceIls sont conçus pour les réseaux optiques passifs FTTx, CWDM, DWDM et les systèmes de télévision par câble optique.PLC Splitter est responsable de la distribution des signaux optiques du bureau central (CO) à plusieurs emplacements des locaux.Nous fournissons des séries entières de produits de séparation 1*N et 2*N qui sont adaptés à des applications spécifiques.
Caractéristiques
Faible perte d'insertion
PDL faible
Conception compacte
Température de fonctionnement: de -40°C à 85°C
Haute fiabilité et stabilité
Une bonne homogénéité de canal en canal
Large longueur d'onde de fonctionnement: de 1260 nm à 1650 nm
Applications
Je suis désolée.
Paramètres techniques
| Paramètre | Spécification du séparateur PLC 1xN | ||||||
| Longueur d'onde de travail (nm) | 1260 à 1650 | ||||||
| Le type | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Perte d'insertion (dB) | Typique | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| Je suis désolé. | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Uniformité (dB) | Typique | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| Je suis désolé. | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL (dB) max | Typique | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| Je suis désolé. | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
Longueur d'onde Perte de département (dB) |
Typique | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| Je suis désolé. | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Température perte de département |
Typique | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| Je suis désolé. | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| Directivité (dB) Min | 55 | ||||||
| Perte de retour (dB) min | 55 ((50) | ||||||
| Température de fonctionnement (°C) | -40 à +85 | ||||||
| Température de stockage (°C) | -40 ~ +85 | ||||||
| Longueur de la fibre | 1m ou personnalisé | ||||||
| Type de fibre | G657A | ||||||
| Type de connecteur | Personnalisé | ||||||
| PLC Splitter fibre nue (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC Splitter sans bloc (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| Module de séparation PLC ((mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | Pour les pièces détachées: | |
| Le système d'exploitation de l'appareil doit être équipé d'un dispositif de contrôle de l'équipement. | Les produits doivent être présentés dans une boîte de rangement de 19 ‰ 1 U 2 U, une boîte LGX, une boîte ODF. | ||||||
Informations relatives aux commandes
| Le médecin généraliste | - Je ne sais pas. | Les produits | Les produits | Les produits | Les produits | Les produits |
|
Port Configuration |
Type de module | Type de câble | Longueur de la fibre | Connecteur d'entrée |
Produits connecteur |
|
|
G=Gezhi P=PLC
|
102 est égal à 1x2. 104 est égal à 1x4 108 est égal à 1x8 116 est égal à 1x16 132 = 1x32 164 = 1x64 204 est 2x4 208 est 2x8 216 = 2x16 232 est 2x32 264 est égal à 2x64 |
BF=Fibres nues BL = sans bloc MO=Module Boîte LG=LGX RM = monture de support CB =Boîte à cassettes XX = personnalisé
|
00 = aucun 09=900um Tubes détachées 20 = 2,0 mm 30 = 3,0 mm |
05 = 0,5 m 10 = 1,0 m 15 = 1,5m 30 = 3,0 m 40 = 4,0 m 50 = 5,0 m Je vous en prie. |
0 = aucun 1 = LC/UPC 2 = LC/APC 3 = SC/UPC 4 = SC/APC 5=FC/UPC 6 = FC/APC 7 = LC/APC X = personnalisé |
0 = aucun 1 = LC/UPC 2 = LC/APC 3 = SC/UPC 4 = SC/APC 5=FC/UPC 6 = FC/APC 7 = LC/APC X = personnalisé |
Questions fréquentes
|
|
