Détails sur le produit:
|
Port: | 1x24 | Mode de fibre: | Unimodal |
---|---|---|---|
Longueur de fibre: | 1m ou adapté aux besoins du client | Diamètre de fibre d'entrée-sortie: | 900μm |
Largeur de bande fonctionnante: | 1260-1650nm | Application du projet: | FTTX, TTTH |
Surligner: | Diviseur de PLC de fibre de Sc RPA,1x24 Splitter à fibre PLC,Splitter de mini-module sans bloc |
Description du produit:

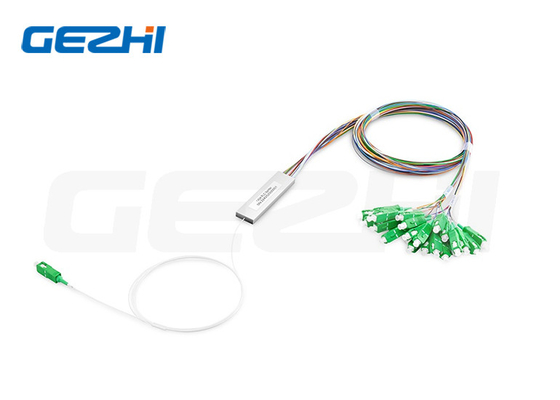

1x24 SC/APC Fibre PLC Splitter Splitter de mini-module sans bloc
1x24 séparateur de PLC
Diviseur de circuit d'ondes lumineuses planes (PLC), les diviseurs PLC sont utilisés pour distribuer ou combiner des signaux optiques.Il est basé sur la technologie du circuit à ondes lumineuses planes et fournit une solution de distribution de lumière à faible coût avec un faible facteur de forme et une grande fiabilité.
Les séparateurs PLC 1xN sont un procédé d'alignement de précision pour diviser uniformément une seule entrée optique en plusieurs sorties optiques,tandis que les séparateurs PLC 2xN divisent une double entrée optique en plusieurs sorties optiques.Nos séparateurs PLC offrent des performances optiques supérieures, une grande stabilité et une grande fiabilité pour répondre à diverses exigences d'application.
Nous fournissons une variété de 1xN et 2xN séparateurs sans bloc PLC, y compris 1x2, 1x4, 1x8, 1x16,1x32, 1x64 séparateur de type PLC sans bloc fibre et 2x2, 2x4, 2x8, 2x16, 2x32,Disjoncteurs de type PLC à fibres sans bloc 2x64.
Caractéristiques
◆Bonne homogénéité et faible perte d'insertion
◆Perte due à une faible polarisation
◆Excellente mécanique
◆Stabilité Télécordia GR-1221 et GR-1209
◆Environnement de fonctionnement: -40°C à +85°C
◆Ratio d'extinction de polarisation élevé et excellente homogénéité
Applications
◆Fibre à la pointe (FTTX)
◆Fibre optique à domicile (FTTH)
◆Réseaux optiques passifs (PON, GEPON)
◆Réseaux locaux (LAN)
◆Télévision par câble (CATV)
◆Équipement d'essai
Paramètres techniques
Paramètre | Spécification du séparateur PLC 1xN | ||||||
Longueur d'onde de travail (nm) | 1260 à 1650 | ||||||
Le type | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
Perte d'insertion (dB) | Typique | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
Je suis désolé. | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
Uniformité (dB) | Typique | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
Je suis désolé. | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
PDL (dB) max | Typique | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
Je suis désolé. | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
Longueur d'onde Perte de département (dB) |
Typique | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
Je suis désolé. | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
Température perte de département |
Typique | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
Je suis désolé. | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
Directivité (dB) Min | 55 | ||||||
Perte de retour (dB) min | 55 ((50) | ||||||
Température de fonctionnement (°C) | -40 à +85 | ||||||
Température de stockage (°C) | -40 ~ +85 | ||||||
Longueur de la fibre | 1m ou personnalisé | ||||||
Type de fibre | G657A | ||||||
Type de connecteur | Personnalisé | ||||||
PLC Splitter fibre nue (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
PLC sans coupe (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
Module de séparation PLC (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | Pour les pièces détachées: | |
Le système d'exploitation de l'appareil doit être équipé d'un dispositif de contrôle de l'équipement. | Les produits doivent être présentés dans une boîte de rangement de 19 ‰ 1 U 2 U, une boîte LGX, une boîte ODF. |
Matériau de haute qualité et de stabilité
Les fibres insensibles sont pliées |
Ferrules céramiques en nano-zircone |

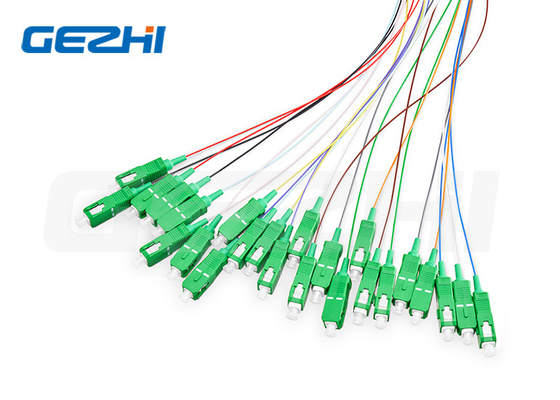

Les connecteurs SC/APC |
Informations relatives aux commandes
|
