Transcepteur QSFP+ 40G Module QSFP+ avec transmission 40KM Longueur d'onde 1310NM et fonction DOM

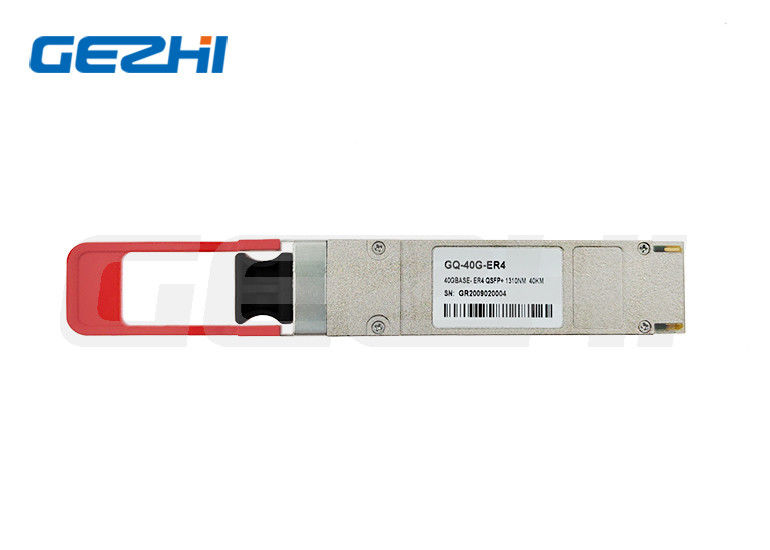

Transceiver QSFP+ compatible QSFP-40G-ER4 40G 1310NM 40KM DOM Double LC

Description du produit

Le Gezhi QSFP+-40G-ER4 est conçu pour l'interconnexion de centres de données et d'entreprises sur de longues distances. Ce module QSFP+ offre une connexion optique à haute vitesse, à faible latence et fiable pour la distribution de services dans une large zone géographique et une communication transparente.

Ce module QSFP+ est équivalent au Cisco QSFP-40G-ER4, avec une excellente interopérabilité sur les commutateurs Cisco Catalyst série 9600.

Il est entièrement conforme à l'accord MSA de l'industrie pour le 40GBASE-ER4, utilisant la technologie WDM pour coupler quatre ondes CWDM individuelles de 10 Gbps en un seul chemin optique de 40 Gbps à 1310 NM. Ce module QSFP+ est composé de quatre lasers CWDM DFB TOSA et d'un APD ROSA pour un budget de liaison suffisant pour une transmission de 40 km sur fibre monomode avec des connecteurs duplex LC et une interface QSFP+ pour le contact avec les commutateurs, les serveurs et les cartes réseau. Grâce à la fonction DOM/DDM intégrée, la maintenance du réseau peut surveiller ses états de fonctionnement tels que la température de fonctionnement, la tension, le courant de polarisation, la puissance RX et la puissance TX pour le diagnostic et l'ajustement du réseau.

Caractéristiques

Facteur de forme QSFP+ enfichable à chaud
Module émetteur-récepteur 4 canaux duplex intégral
4 lasers CWDM DFB non refroidis et APD ROSA
Interface électrique XLPPI
Conforme à la norme QSFP MSA, IEEE 802.3bm 40GBASE-ER4 et OTN OTU3
Débit de données jusqu'à 44 Gbps
Portée jusqu'à 40 km sur SMF
Budget de perte d'insertion de liaison de 18,5 dB
Consommation d'énergie < 3,5 W
Réceptacles LC duplex
Plage de température de fonctionnement de 0°C à 70°C
Alimentation unique de 3,3 V
Conforme RoHS (sans plomb)

Protocole

Liens Ethernet 40GBASE-ER4​
-OTN OTU3/OTU3el/OTU3e2

Paramètres

Application du module émetteur-récepteur optique 40 Gbps QFP+ LR4, ER4

Solution 1

Application de l'émetteur-récepteur QSFP+ 40 Gbps dans une liaison de commutateur Ethernet par cordon de raccordement fibre LC duplex avec câblage direct.

Solution 2

Application de l'émetteur-récepteur QSFP+ 40 Gbps dans une liaison de commutateur Ethernet par cordon de raccordement fibre LC duplex, connecteur ODF MPO vers LC/UPC et cordon de raccordement MPO vers MPO 8 cœurs avec connexions de câblage structuré.

Solution 3

Application de l'émetteur-récepteur QSFP+ 40 Gbps dans une liaison de commutateur Ethernet par cordon de raccordement fibre LC duplex et connecteur ODF (Optical Distribution Frame) MPO vers LC/UPC avec connexions de câblage structuré.
