| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | Les données sont fournies par le fournisseur. |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Payment Terms: | T/T, Western Union |

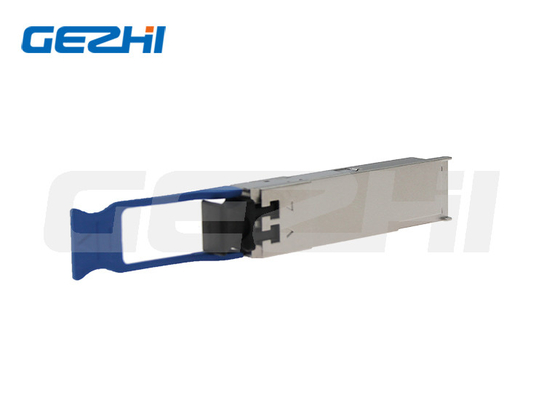

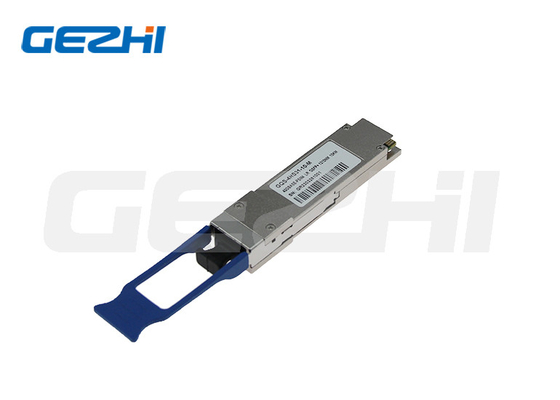

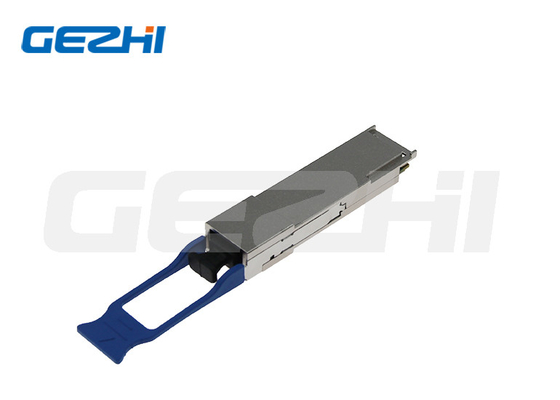

40G QSFP+ LR4 1310nm 10km module émetteur-récepteur SMF à fibre
Définition
Ce produit est un module émetteur-récepteur conçu pour des applications de communication optique de 2m-10km. La conception est conforme à 40GBASE-LR4 de la norme IEEE P802.3ba.Le module convertit 4 canaux d'entrée (ch) de données électriques de 10 Gb/s en 4 signaux optiques CWDM, et les multiplexe en un seul canal pour une transmission optique de 40 Gb/s. À l'inverse, du côté du récepteur, le module démultiplique optiquement une entrée de 40 Gb/s en 4 canaux de signaux CWDM,et les convertit en données électriques de sortie à 4 canaux.
Les longueurs d'onde centrales des 4 canaux CWDM sont de 1271, 1291, 1311 et 1331 nm en tant que membres de la grille de longueur d'onde CWDM définie dans l'UIT-T G694.2Il contient un connecteur LC duplex pour l'interface optique et un connecteur à 148 broches pour l'interface électrique.la fibre mono-mode (SMF) doit être appliquée dans ce module.
Le produit est conçu avec un facteur de forme, une connexion optique/électrique et un système de diagnostic numérique
Caractéristiques
Module émetteur-récepteur full-duplex à 4 canaux
Liens de données jusqu'à 11,2 Gbps par canal
Longueur maximale de liaison de 10 km
Conception MUX/DEMUX de 4 voies CWDM
Fonctions de diagnostic numérique intégrées
Facteur de forme QSFP+ branché à chaud
L'alimentation électrique à 3 V unique
Température de fonctionnement: de 0 à 70 °C
Conforme à la directive RoHS 6 (sans plomb)
Moniteur de diagnostic numérique (DDM)
Consommation d'énergie inférieure à 2 W
Application du projet
Commutateur, routeur et HBA
4CH DDS, DDR et QDR
Connexions télécom 40G côté client
Caractéristiques optiques du transmetteur
| Paramètre | Le symbole | Je ne sais pas. | Typique | Je suis désolé. | Unité | Les notes | |||||||
| Assignation de la longueur d'onde | L0 | 1264.5 | 1271 | 1277.5 | Nm | ||||||||
| L1 | 1284.5 | 1291 | 1297.5 | Nm | |||||||||
| L2 | 1304.5 | 1311 | 1317.5 | Nm | |||||||||
| L3 | 1324.5 | 1331 | 1337.5 | Nm | |||||||||
| Émetteur | |||||||||||||
| Ratio de suppression en mode latéral | SMSR | 30 | - | - | dB | ||||||||
| Puissance de lancement moyenne totale | PT | - | - | 8.3 | dBm | ||||||||
| Puissance de lancement moyenne par voie | - 7 ans | - | 2.3 | dBm | |||||||||
| Amplitude de modulation optique, par voie | OMA | - 4 | - | +3 et plus.5 | dBm | ||||||||
| Différence de puissance de lancement entre deux voies (OMA) | - | - | 6.5 | dB | |||||||||
| Puissance de lancement en OMA moins pénalité d'émetteur et de dispersion (TDP), par voie | - Il y en a 4.8 | - | dBm | ||||||||||
| TDP, chaque voie | TDP | 2.3 | dB | ||||||||||
| Taux d'extinction | Urgence | 3.5 | - | - | dB | ||||||||
| Intensité relative du bruit | Rdans | - | - | -128 | dB/Hz | Réflexion de 12 dB | |||||||
| Tolérance à la perte de retour optique | - | - | 20 | dB | |||||||||
| Réflectance de l'émetteur | RT | - 12 ans | dB | ||||||||||
| Définition du masque oculaire émetteur {X1, X2, X3, Y1, Y2, Y3} | Je ne sais pas.25,0.4,0.45,0.25,0.28,0.4 | ||||||||||||
| Puissance de lancement moyenne hors émetteur, par voie | Péteint | - 30 ans | dBm | ||||||||||
| Récepteur | |||||||||||||
| Seuil de dommages | Le THd | 3.3 | dBm | 1 | |||||||||
| Puissance moyenne à l'entrée du récepteur, par voie | - Je suis 13.7 | 2.3 | dBm | ||||||||||
| Réflectivité du récepteur | RR | - | - | - 26 ans | dB | ||||||||
| Puissance du récepteur (OMA), par voie | - | - | 3.5 | dBm | |||||||||
| Sensitivité du récepteur sous tension en OMA, par voie | - | - | - Il y en a 9.9 | dBm | |||||||||
| Sensitivité du récepteur, par voie | SR | - | - | - Il y en a 11.5 | dBm | ||||||||
| Différence de puissance de réception entre deux voies (OMA) | 7.5 | dB | |||||||||||
| Réception électrique 3 dB fréquence de coupe supérieure, chaque voie | 12.3 | GHz | |||||||||||
| Conditions du test de sensibilité des récepteurs de stress2 | |||||||||||||
| Sanction de fermeture verticale des yeux, par voie | 1.6 | dB |
|
||||||||||
| Jitter des yeux stressés, chaque voie | 0.3 | Intégration | |||||||||||
|
|
