| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | 24F MPO (femelle) - MPO (femelle) câble de coque de 3,0 mm |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Payment Terms: | T/T, Western Union |

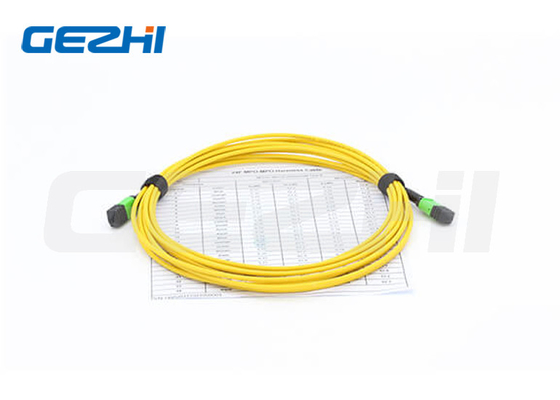

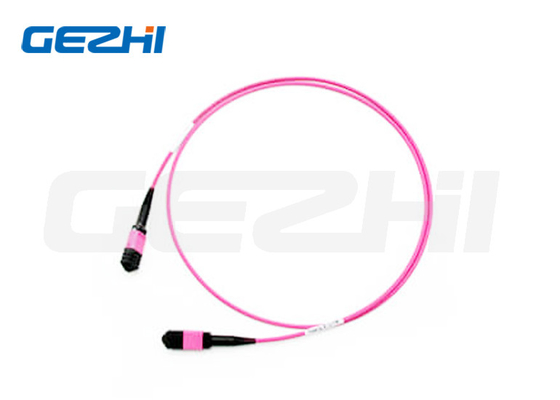

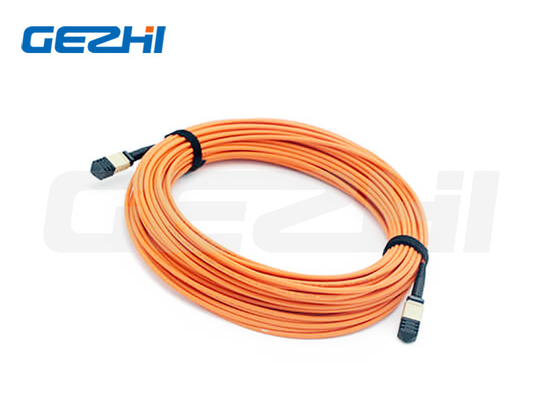

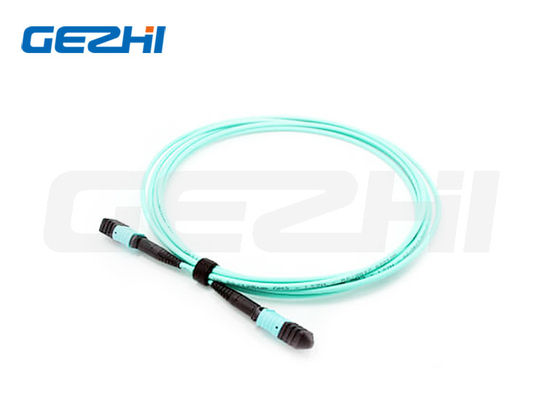

12F MPO (femelle) - MPO (femelle) câble à fibre de 3,0 mm LSZH
Description du produit
Le câble MPO Single Mode Elite Trunk fonctionne à 1310/1550nm. Il est utilisé pour connecter des émetteurs-récepteurs en fibre optique, des cassettes MPO et des panneaux d'adaptateur en fibre, etc.offrant une plus grande souplesse de mise en réseau et facilitant les déménagements, des ajouts et des changements pour les futures demandes des centres de données.
Application du projet
1Réseau d'accès au système optique.
2Des architectures à haute densité.
3.Réseau de communication de données.
4- Un réseau de fibres pour le stockage.
Caractéristiques
1Connecteur multi-fibres basé sur MT, 4,8Les terminaisons et assemblages des connecteurs à fibres 12, 24
2.Conçu pour les applications SM et MM à faible perte et à perte standard
3.Câble rond rugueux, câble ovale et ruban nu disponibles
4.Couches codées par couleur disponibles pour différencier le type de fibre, le type de polissage et/ou la qualité des connecteurs
5.Faible perte d'insertion, perte de retour élevée
6.Solution économique pour l'élimination en masse des fibres
7.Bonne répétabilité et échangeabilité
Spécification
| Les spécifications. | Mode unique (poli à 8 degrés selon l'APC) | Multimode (PC) |
|
Perte d'insertion (MPO) Pour les véhicules à moteur électrique |
Perte standard: ≤ 0,75 dB (max), ≤ 0,35 dB (typique) Perte extrêmement faible: ≤ 0,35 dB (max), ≤ 0,20 dB (typique) |
Perte standard: ≤ 0,6 dB (max), ≤ 0,35 dB (typique) Perte extrêmement faible: ≤ 0,35 dB (max), ≤ 0,20 dB (typique) |
| Perte de rendement (MPO) | ≥ 60 dB ((polié à 8 degrés) | ≥ 25 dB |
| Durabilité | < 0,3dBchangement typique, 200 accouplements | |
| Interchangeabilité | ≤ 0,2 dB | |
| Résistance à la traction | > 70N | |
| Température de fonctionnement | -40 à + 85°C | |
Produits MPO ◄ Détails et norme
| Connecteur | Références | Détails du logement |
| MPO en mode unique | Pour les appareils électroniques |
SM APC: connecteurs verts + coussin noir (MPO à perte standard) SM APC: connecteurs jaunes + coussin noir (MPO à perte super faible) |
| MPO Multimode | Pour les appareils électroniques |
OM1&OM2 PC: connecteurs beige + chaussure noire (MPO à perte standard) OM3 et OM4 PC: connecteurs Aqua + chaussure noire (MPO standard et super à faible perte) OM3 et OM4 PC: connecteurs Heather Violet + botte noire (MPO à perte standard) |
· Répond à la norme IEC IEC-61754-7; conforme à la norme IEC61755, à la norme Telcordia GR-1435-CORE, à la norme JIS C5982; à la norme TIA-604-5 ((FOCIS5)
· câblage structuré selon TIA-568-C
· Compatible avec les canaux de fibres 10G
· 40G et 100G IEEE 802.3
| Nombre de fibres | OD (mm) |
Niveau minimum admissible Résistance à la traction (N) |
minimum admissible La charge de concassage ((N/100 mm) |
Le pliage minimum Radius (mm) |
| 24 | 3.0 ± 0.15 |
à court terme: 180; À long terme: 90 |
à court terme: 500; À long terme: 150 |
Statique: 10D Dynamique: 20D |
Indice d'interférence 3D de la face finale du MPO
| Le point (IEC-61300-3-30) est modifié comme suit: | Le minimum | Nombre maximal | ||
| Radius de courbure (mm) | Le code ROC-X (ABS) est le code ROC-X. | 2000 | ||
| Le nombre total de personnes concernées par le programme est fixé par la Commission. | 50 mm | |||
| Angle | Angle X | -0,2° | -0,2° | |
| Angle Y | APC | 70,85° | 80,15° | |
| Le PC | -0,2° | -0,2° | ||
| Hauteur de la fibre (nm) | 1000 nm | 3500 nm | ||
| Max. DH. Toutes les fibres: | - 300 nm | 300 nm | ||
| Je ne sais pas. | - 300 nm | 300 nm | ||
| DH.Ave fibre: | - 300 nm | 300 nm | ||
| Le plongeur de base: | SM | N/A | N/A | |
| MM | - 200 nm | 300 nm | ||
Tolérance à la longueur
| Longueur totale (L) (m) | longueur de tolérance ((cm) |
| 0 |
+5/-0 |
| 1 |
+10/-0 |
| 10 |
+15/-0 |
| 40 |
+0,5% x L/-0 |
Disponibilité
1.Câble à ruban et câble à faisceau disponibles;
2.Cordes à patch, ensembles de câbles à enchevêtrement disponibles.
3.MT-MT est disponible.
4.MPO Loopback est disponible
5.HD connexion de câblage du centre de données.
|
|
| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | 24F MPO (femelle) - MPO (femelle) câble de coque de 3,0 mm |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Détails De L'emballage: | Boîte en papier |
| Payment Terms: | T/T, Western Union |
12F MPO (femelle) - MPO (femelle) câble à fibre de 3,0 mm LSZH
Description du produit
Le câble MPO Single Mode Elite Trunk fonctionne à 1310/1550nm. Il est utilisé pour connecter des émetteurs-récepteurs en fibre optique, des cassettes MPO et des panneaux d'adaptateur en fibre, etc.offrant une plus grande souplesse de mise en réseau et facilitant les déménagements, des ajouts et des changements pour les futures demandes des centres de données.
Application du projet
1Réseau d'accès au système optique.
2Des architectures à haute densité.
3.Réseau de communication de données.
4- Un réseau de fibres pour le stockage.
Caractéristiques
1Connecteur multi-fibres basé sur MT, 4,8Les terminaisons et assemblages des connecteurs à fibres 12, 24
2.Conçu pour les applications SM et MM à faible perte et à perte standard
3.Câble rond rugueux, câble ovale et ruban nu disponibles
4.Couches codées par couleur disponibles pour différencier le type de fibre, le type de polissage et/ou la qualité des connecteurs
5.Faible perte d'insertion, perte de retour élevée
6.Solution économique pour l'élimination en masse des fibres
7.Bonne répétabilité et échangeabilité
Spécification
| Les spécifications. | Mode unique (poli à 8 degrés selon l'APC) | Multimode (PC) |
|
Perte d'insertion (MPO) Pour les véhicules à moteur électrique |
Perte standard: ≤ 0,75 dB (max), ≤ 0,35 dB (typique) Perte extrêmement faible: ≤ 0,35 dB (max), ≤ 0,20 dB (typique) |
Perte standard: ≤ 0,6 dB (max), ≤ 0,35 dB (typique) Perte extrêmement faible: ≤ 0,35 dB (max), ≤ 0,20 dB (typique) |
| Perte de rendement (MPO) | ≥ 60 dB ((polié à 8 degrés) | ≥ 25 dB |
| Durabilité | < 0,3dBchangement typique, 200 accouplements | |
| Interchangeabilité | ≤ 0,2 dB | |
| Résistance à la traction | > 70N | |
| Température de fonctionnement | -40 à + 85°C | |
Produits MPO ◄ Détails et norme
| Connecteur | Références | Détails du logement |
| MPO en mode unique | Pour les appareils électroniques |
SM APC: connecteurs verts + coussin noir (MPO à perte standard) SM APC: connecteurs jaunes + coussin noir (MPO à perte super faible) |
| MPO Multimode | Pour les appareils électroniques |
OM1&OM2 PC: connecteurs beige + chaussure noire (MPO à perte standard) OM3 et OM4 PC: connecteurs Aqua + chaussure noire (MPO standard et super à faible perte) OM3 et OM4 PC: connecteurs Heather Violet + botte noire (MPO à perte standard) |
· Répond à la norme IEC IEC-61754-7; conforme à la norme IEC61755, à la norme Telcordia GR-1435-CORE, à la norme JIS C5982; à la norme TIA-604-5 ((FOCIS5)
· câblage structuré selon TIA-568-C
· Compatible avec les canaux de fibres 10G
· 40G et 100G IEEE 802.3
| Nombre de fibres | OD (mm) |
Niveau minimum admissible Résistance à la traction (N) |
minimum admissible La charge de concassage ((N/100 mm) |
Le pliage minimum Radius (mm) |
| 24 | 3.0 ± 0.15 |
à court terme: 180; À long terme: 90 |
à court terme: 500; À long terme: 150 |
Statique: 10D Dynamique: 20D |
Indice d'interférence 3D de la face finale du MPO
| Le point (IEC-61300-3-30) est modifié comme suit: | Le minimum | Nombre maximal | ||
| Radius de courbure (mm) | Le code ROC-X (ABS) est le code ROC-X. | 2000 | ||
| Le nombre total de personnes concernées par le programme est fixé par la Commission. | 50 mm | |||
| Angle | Angle X | -0,2° | -0,2° | |
| Angle Y | APC | 70,85° | 80,15° | |
| Le PC | -0,2° | -0,2° | ||
| Hauteur de la fibre (nm) | 1000 nm | 3500 nm | ||
| Max. DH. Toutes les fibres: | - 300 nm | 300 nm | ||
| Je ne sais pas. | - 300 nm | 300 nm | ||
| DH.Ave fibre: | - 300 nm | 300 nm | ||
| Le plongeur de base: | SM | N/A | N/A | |
| MM | - 200 nm | 300 nm | ||
Tolérance à la longueur
| Longueur totale (L) (m) | longueur de tolérance ((cm) |
| 0 |
+5/-0 |
| 1 |
+10/-0 |
| 10 |
+15/-0 |
| 40 |
+0,5% x L/-0 |
Disponibilité
1.Câble à ruban et câble à faisceau disponibles;
2.Cordes à patch, ensembles de câbles à enchevêtrement disponibles.
3.MT-MT est disponible.
4.MPO Loopback est disponible
5.HD connexion de câblage du centre de données.
