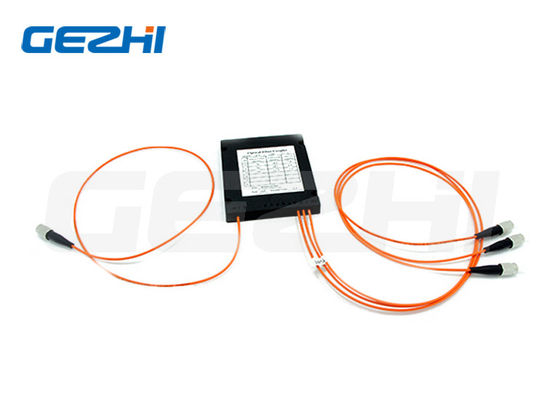

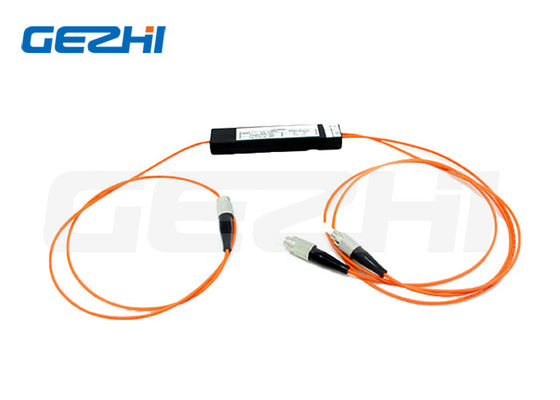

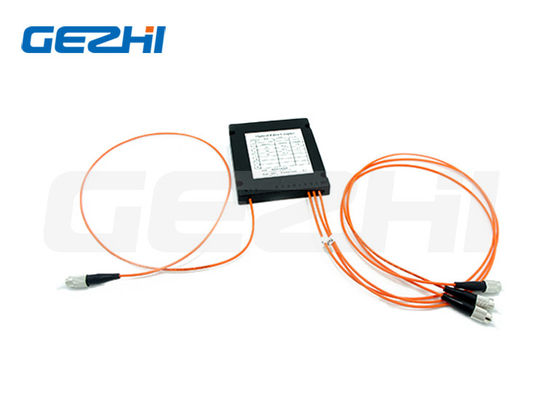

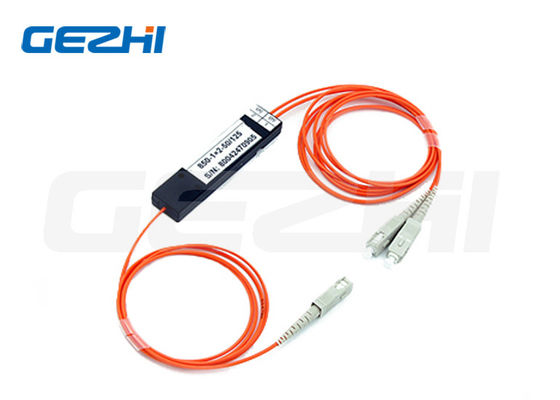

Splitter optique FTTX multimode 62.5/125um 650nm rapport de couplage 50/50 coupleur FBT pour réseaux GPON

Name: Splitter optique FTTX multimode 62.5/125um 650nm rapport de couplage 50/50 coupleur FBT pour réseaux GPON
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: coupleur de fbt
Price: 88.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	coupleur de fbt
Nombre De Pièces:	1pc
Prix:	US$59-US$118
Conditions De Paiement:	T/T, Union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE RoHS,ISO9001

Noyau de fibre:

62.5 millions

Détails d'emballage:

Boîte en papier

Capacité d'approvisionnement:

5000pcs par mois

Mettre en évidence:

Splitter de fibres multimode FTTX

Splitter à fibres multimode de 650 nm

Splitter multimode FTTX

Description du produit

Diviseur de fibre multimode FTTX MM 62.5/125um 650nm coupleur 50/50

Présentation du produit

Coupleur de fibre optique multimode MM 62.5/125um 650nm 50/50 d'usine

Description du produit

Le coupleur à fuseau conique biconique (FBT), également appelé diviseur FBT, utilise une technologie traditionnelle où deux fibres optiques ou plus sont regroupées et tirées à travers une machine à cône pour un étirement par fusion. Le changement de rapport est surveillé en temps réel pendant le processus. Après étirement par fusion pour répondre aux exigences du rapport spectral, un côté conserve une seule fibre (le reste étant coupé) en entrée, tandis que l'autre extrémité fournit une sortie multicanal.

En tant que composant clé pour les réseaux GPON FTTx, les diviseurs optiques peuvent être déployés dans les centraux ou divers points de distribution (extérieurs ou intérieurs). Les coupleurs FBT offrent une grande stabilité pour le partage de signaux optiques multiport avec une faible perte d'insertion. Ces coupleurs sont conçus pour le partage de puissance et le branchement dans les équipements de télécommunication, les réseaux CATV et les équipements de test.

Spécifications

Paramètre	Coupleurs de fibre standard multimode
Rapport de couplage (%)	50/50
Catégorie	Catégorie P \| Catégorie A
Perte excédentaire (typique) (dB)	0.7 \| 1.0
Perte d'insertion max. (dB)	4.2 \| 4.5
Uniformité (max.) (dB)	0.6 \| 0.8
Directivité (min.) (dB)	35
Longueur d'onde de fonctionnement (nm)	800-1600
Longueur d'onde centrale (nm)	850 ou 1310 ou 1550
Température de fonctionnement (°C)	-20~+85
Type de fibre	Multimode Corning 50/125, 62.5/125
Longueur de la queue de cochon de fibre (m)	1 m ou longueur personnalisée
Configuration des ports	1×2 ou 2×2
Dimensions (mm)	Boîtier D, E, G

Tableau de conversion rapport de couplage/perte d'insertion

Rapport de couplage	Perte d'insertion
Rapport de couplage (%)	Catégorie Premium \| Catégorie A
40/60	5.2/3.3 \| 5.6/3.7
30/70	6.5/2.6 \| 7.0/3.0
20/80	8.4/2.0 \| 8.8/2.5
10/90	11.8/1.5 \| 12.3/2.0

*Mesuré dans des conditions de mode stable avec une source lumineuse LED.

Dimensions du boîtier et style de la queue de cochon

Dimensions du boîtier :

Boîtier D :	Tube en acier inoxydable de 3 mm x 45 mm
Boîtier E :	Tube en acier inoxydable de 3 mm x 54 mm
Boîtier F :	Tube en acier inoxydable de 3 mm x 60 mm
Boîtier G :	Cassette ABS de 10 mm x 20 mm x 90 mm
Boîtier H :	Cassette ABS de 10 mm x 80 mm x 100 mm
Boîtier I :	Cassette ABS de 18 mm x 80 mm x 120 mm
Boîtier J :	Cassette ABS de 18 mm x 115 mm x 140 mm

Style de la queue de cochon :

Boîtier D, E :	Fibre nue de 250 µm
Boîtier F :	Fibre nue de 250 µm ou tube lâche de 900 µm
Boîtier G, H, I, J :	Câble de 2 mm, 3 mm ou tube lâche de 900 µm

Caractéristiques

Faible perte excédentaire
Répartition uniforme de la puissance
Boîtier robuste excellent
Stabilité environnementale et mécanique

Applications

FTTX (FTTP, FTTH, FTTN, FTTC)
Réseaux optiques passifs (PON)
Réseaux locaux (LAN)
Amplification des systèmes CATV
Système de surveillance
