Détails sur le produit:
Conditions de paiement et expédition:
|
Utilisation: | Les États membres doivent respecter les règles suivantes en ce qui concerne la protection des donnée | Réseau: | 4G |
---|---|---|---|
Nom du produit: | 62.5/125um 650nm Splitter à fibre optique | Noyau de fibre: | 62.5 millions |
Dimate de revêtement en fibres: | 125um | Type de connecteur: | SC FC LC ST MU etc. ou non |
Style de paquet: | BOÎTE D'ABS | ||
Surligner: | Splitter de fibres multimode FTTX,Splitter à fibres multimode de 650 nm,Splitter multimode FTTX |

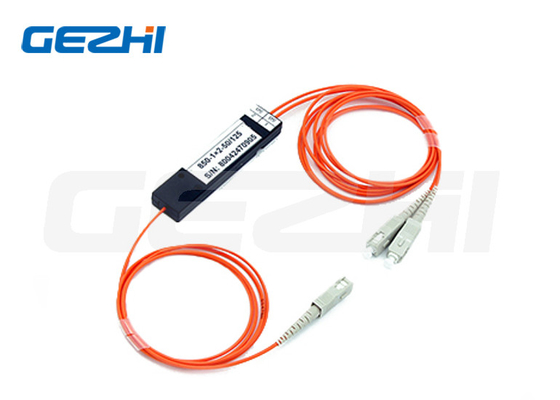

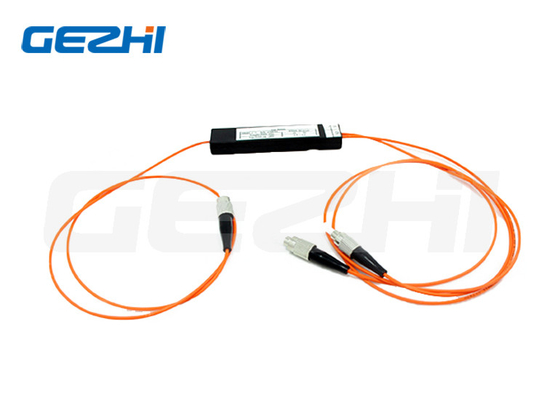

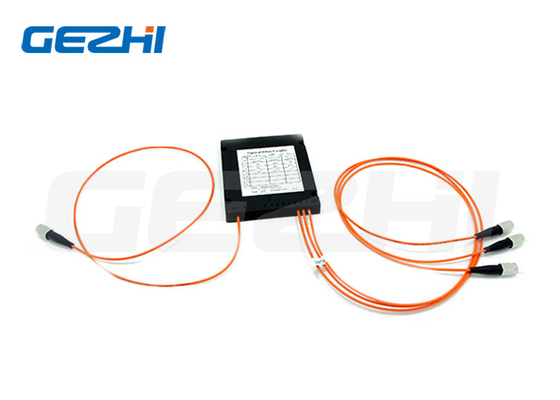

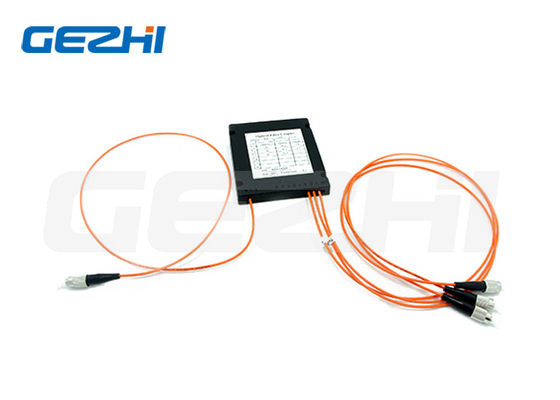

Multimode MM 62.5/125um 650nm 50/50 coupler Splitter à fibre optique
Description du produit
L'accouplement à fibres biconics fusionnées (FBT), également appelé séparateur FBT, est basé sur la technologie traditionnelle, il consiste à regrouper deux fibres optiques ou plus,et puis tirer le cône machine de fusion étirement, et la surveillance en temps réel du changement du rapport, les exigences de rapport spectrale après le déploiement de fusion, un côté conserve une seule fibre (le reste de la coupe) comme entrée,l'autre extrémité est une sortie multicanal.
En tant que composant clé des réseaux GPON FTTx, optical splitters can be placed in the Central Office or in one of the distribution points (outdoor or indoor) because the FBT coupler are highly stable for multiport optical signal splitting with low insertion lossLes couples FBT sont conçus pour la séparation et l'exploitation de l'énergie dans les équipements de télécommunication, les réseaux CATV et les équipements d'essai.
Spécification
Paramètre | Coupleurs à fibres standard multimode | |
Ratio d'accouplement (%) | 50 à 50% | |
Grade | Grade P | Une note |
Perte excessive (typique) | 0.7 | 1.0 |
Perte maximale d'insertion (dB) | 4.2 | 4.5 |
Uniformité (max.) (dB) | 0.6 | 0.8 |
Directivité (min.) (dB) | 35 | |
Longueur d'onde de fonctionnement ((nm) | 800 à 1600 | |
Longueur d'onde centrale (nm) | 850 ou 1310 ou 1550 | |
Température de fonctionnement ((°C) | -20 à +85 | |
Type de fibre | Corning multimode 50/125, 62.5/125 | |
Longueur de queue de porc en fibres ((m) | 1 m ou longueur sur mesure | |
Configuration du port | 1 × 2 ou 2 × 2 | |
Dimension (mm) | Paquet D, E, G |
Graphique de conversion du ratio de couplage/perte d'insertion
Ratio d'accouplement | Perte d'insertion | |
Ratio d'accouplement (%) | Grade supérieur | Une note |
40/60 | 5.2/3.3 | 5.6 / 3.7 |
30/70 | 6.5/2.6 | 7.0/3. Je vous en prie.0 |
20/80 | 8.4/2.0 | 8.8 / 2.5 |
10/90 | 11.8 à 1.5 | 12.3/2.0 |
* Mesurée en mode stable avec source lumineuse LED.
Dimensions du paquet et style de queue de cochon
Le style de la queue de cochon: | |
Paquet D,E: | Fabrication à partir de fibres nues de 250um |
Paquet F | 250 mm de fibre nue ou 900 mm de tube en vrac |
Le paquet G, H, I, J: | Cable de 2 mm, 3 mm ou tube lâche de 900 mm |
Le tableau de la relation entre perte d'insertion et longueur d'onde, température
Caractéristiques
1.Faible excès de perte
2Une répartition uniforme du pouvoir
3- Le paquet est robuste, excellent.
4Stabilité environnementale et mécanique
Applications
1.FTTX (FTTP, FTTH, FTTN, FTTC)
2.Réseaux optiques passifs (PON)
3.Réseaux locaux (LAN)
4.CATV Systèmes d'amplification,
5Système de surveillance
