Détails sur le produit:
Conditions de paiement et expédition:
|
| Numéro de modèle: | Le FBT-1x3 | Utilisation: | FTTX |
|---|---|---|---|
| Nom du produit: | 1x2 1x3 coupleur à fibre fusionnée FBT Splitter à fibre optique | Certificat: | RoHS |
| Longueur d'onde de essai: | 1310/1550nm | Gamme de longueurs d'onde d'opération: | 1270 à 1350 et 1510 à 1590 nm |
| Surligner: | 0.9mm fbt séparateur de fibres optiques,1x2 fbt séparateur de fibres optiques,1x3 couplage à fibres fusionnées |
||

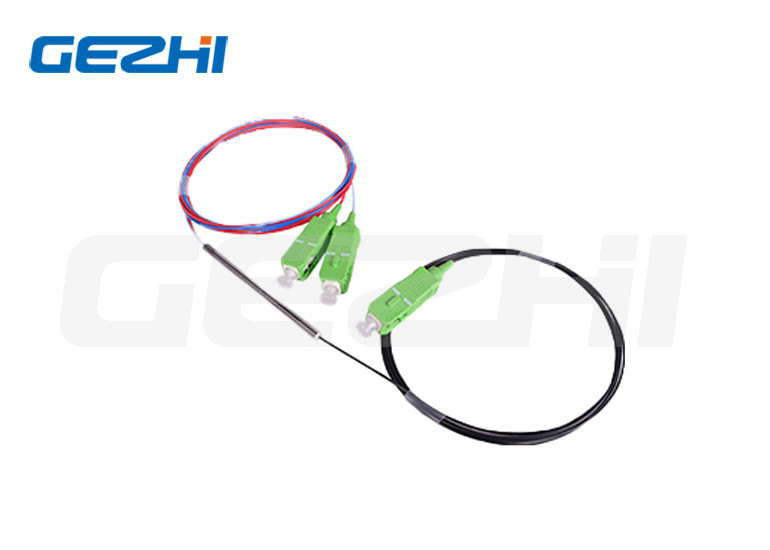

0.9mm tube monomode multimode 1x2 1x3 coupleur à fibres fusionnées FBT Splitter à fibres optiques
Description du produit
L'appareil de couplage FBT 1X2 2X2 de GEZHI Photonics offre une très faible perte d'insertion.faible dépendance à la polarisation et excellente stabilité environnementale Rapport d'accouplement précis de 50/50 à 1/99 et fibre de type 250um fibre nue, 3 mm et 900um de fibres de tubes en vrac sont disponibles avec une uniformité très serrée.Les composants d'accouplement standard monomode et d'accouplement à large bande trouvent une large application pour effectuer des fonctions de séparation de puissance et de surveillance dans toutes sortes de communications optiques..
Spécification
Graphique de conversion du ratio de couplage/perte d'insertion
| Ratio d'accouplement | Perte d'insertion | |
| Niveau de qualité | Grade P | Une note |
| 40/60 | 4.4/2.5 | 4.6/2.8 |
| 30/70 | 5.6/1.8 | 6.0/2. Je vous en prie.0 |
| 20/80 | 7.4/1. Je vous en prie.1 | 7.7/1. Je vous en prie.3 |
| 10/90 | 10.8 à 0.6 | 11.6 à 0.8 |
| 5/95 | 14.2/0.4 | 14.6 à 0.5 |
| 2/98 | 18.5 / 0.2 | 19.0/0. Je vous en prie.3 |
| 1/99 | 21.0/0. Je vous en prie.2 | 21.5 / 0.3 |
* Mesurée en mode stable avec source lumineuse LED.
Dimensions du paquet et style de queue de cochon
| Dimensions de l'emballage | |
| Paquet D: | Tubes en acier inoxydable de 3 mm x 45 mm |
| Paquet E: | Tubes en acier inoxydable de 3 mm x 54 mm |
| Le paquet F: | Tubes en acier inoxydable de 3 mm x 60 mm |
| Paquet G: | 10 mm x 20 mm x 90 mm de cassette ABS |
| Paquet H: | 10 mm x 80 mm x 100 mm de cassette ABS |
| Paquet I: | Une cassette ABS de 18 mm x 80 mm x 120 mm |
| Paquet J: | Une cassette ABS de 18 mm x 115 mm x 140 mm |
| Le style de la queue de cochon: | |
| Paquet D,E: | Fabrication à partir de fibres nues de 250um |
| Paquet F | 250 mm de fibre nue ou 900 mm de tube en vrac |
| Le paquet G, H, I, J: | Cable de 2 mm, 3 mm ou tube lâche de 900 mm |
Le tableau de la relation entre perte d'insertion et longueur d'onde, température
Caractéristiques
1- Faible perte d'insertion
2- Perte dépendante de la faible polarisation
3.Facultatif pour les pertes de rendement élevé
4.Split ratio 20/80, 40/60. (50/50 par défaut.)
5.Compact pour les petites zones d'application comme dans les plateaux de fermeture ou d'épissure
6.Température de fonctionnement et longueur d'onde
7Excellente stabilité environnementale et mécanique
Applications
1.FTTX (FTTP, FTTH, FTTN, FTTC)
2.Réseaux optiques passifs (PON)
3.Réseaux locaux (LAN)
4.CATV Systèmes d'amplification,
5Système de surveillance
