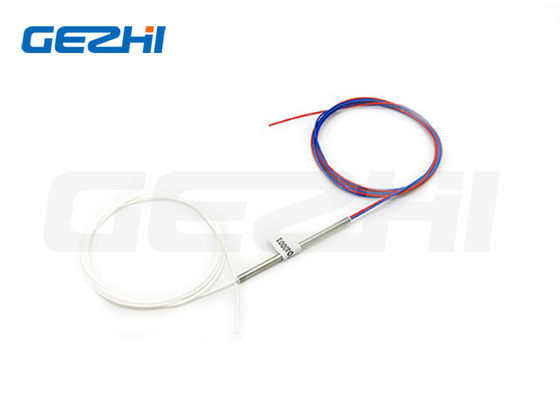

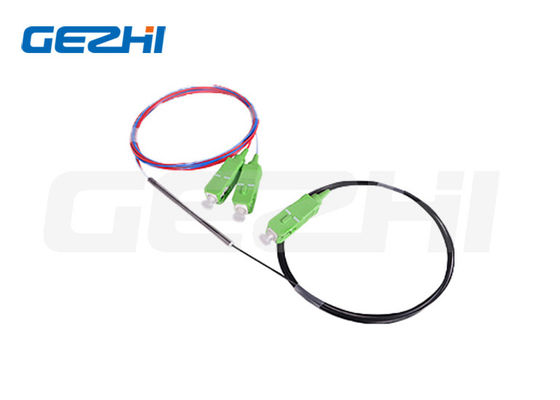

0.9mm Tube FBT Splitter à fibre optique avec faible perte d'insertion Large longueur d'onde de fonctionnement et conception compacte

Name: 0.9mm Tube FBT Splitter à fibre optique avec faible perte d'insertion Large longueur d'onde de fonctionnement et conception compacte
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Couplings FBT en fibre de fer de type tube SM
Price: 88.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	Couplings FBT en fibre de fer de type tube SM
Nombre De Pièces:	1pc
Prix:	US$59-US$118

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE RoHS,ISO9001

Tester la longueur d'onde:

1310/1550 nm

Détails d'emballage:

Boîte en papier

Capacité d'approvisionnement:

5000pcs par mois

Mettre en évidence:

0.9mm fbt séparateur de fibres optiques

1x2 fbt séparateur de fibres optiques

1x3 couplage à fibres fusionnées

Description du produit

Coupleur fibre optique FBT 0,9 mm monomode multimode 1x2 1x3

Présentation du produit

Le coupleur FBT monomode 1X2 2X2 de GEZHI Photonics offre une perte d'insertion très faible, une faible dépendance à la polarisation et une excellente stabilité environnementale. Un rapport de couplage précis de 50/50 à 1/99 et des types de fibre 250um fibre nue, fibre à tube lâche 3mm et 900um sont disponibles avec une uniformité très stricte. Les composants de coupleur standard monomode et de coupleur à large bande trouvent une application étendue pour effectuer des fonctions de division et de surveillance de puissance dans toutes sortes de communications optiques.

Spécifications

Coupleurs standard monomodes

Grade	Grade P	Grade A
Rapport de couplage (%)	50/50	50/50
Perte d'excès (typique) (dB)	0,07	0,1
Perte d'insertion maximale (dB)	3,4	3,5
Sensibilité à la polarisation (dB)	0,15	0,2
Longueur d'onde de fonctionnement (nm)	1310, 1480, 1550 ou longueur d'onde personnalisée

Coupleurs à large bande monomodes

Grade	Grade P	Grade A
Rapport de couplage (%)	50/50	50/50
Perte d'excès (typique) (dB)	0,07	0,1
Perte d'insertion maximale (dB)	3,4	3,6
Sensibilité à la polarisation (dB)	0,15	0,2
Longueur d'onde de fonctionnement (nm)	1310±40, 1550±40, ou longueur d'onde personnalisée

Rapport de couplage : 1~50%
Directivité : ≥55 dB
Température de fonctionnement : -20°C à +80°C
Température de stockage : -40°C à +85°C
Type de fibre : SMF-28
Longueur de la queue de cochon de fibre : 1m
Configuration des ports : 1×2 ou 2×2

Tableau de conversion rapport de couplage/perte d'insertion

Rapport de couplage	Perte d'insertion	Grade P
40/60	4,4/2,5	4,6/2,8
30/70	5,6/1,8	6,0/2,0
20/80	7,4/1,1	7,7/1,3
10/90	10,8/0,6	11,6/0,8
5/95	14,2/0,4	14,6/0,5
2/98	18,5/0,2	19,0/0,3
1/99	21,0/0,2	21,5/0,3

Mesuré dans des conditions de mode stable avec une source lumineuse LED.

Dimensions du boîtier et style de la queue de cochon

Dimensions du boîtier

Boîtier	Dimensions
Boîtier D	Tube en acier inoxydable 3mm x 45mm
Boîtier E	Tube en acier inoxydable 3mm x 54mm
Boîtier F	Tube en acier inoxydable 3mm x 60mm
Boîtier G	Cassette ABS 10mm x 20mm x 90mm
Boîtier H	Cassette ABS 10mm x 80mm x 100mm
Boîtier I	Cassette ABS 18mm x 80mm x 120mm
Boîtier J	Cassette ABS 18mm x 115mm x 140mm

Style de la queue de cochon

Boîtier	Type de fibre
Boîtier D, E	Fibre nue 250um
Boîtier F	Fibre nue 250um ou tube lâche 900um
Boîtier G, H, I, J	Câble 2mm, 3mm ou tube lâche 900um

Caractéristiques principales

Faible perte d'insertion
Faible perte dépendante de la polarisation
Perte de retour élevée en option
Rapport de division 20/80, 40/60 (50/50 par défaut)
Compact pour les petites zones d'application comme dans les boîtiers ou les plateaux d'épissure
Température et longueur d'onde de fonctionnement étendues
Excellente stabilité environnementale et mécanique

Applications

FTTX (FTTP, FTTH, FTTN, FTTC)
Réseaux optiques passifs (PON)
Réseaux locaux (LAN)
Amplification des systèmes CATV
Système de surveillance
