Détails sur le produit:
Conditions de paiement et expédition:
|
Polishing Type: | APC/UPC | Connector Type: | FC SC ST LC |
---|---|---|---|
Fiber Type: | Single Mode | Configuration Type: | 1 X N, 2 X N |
Package Style: | FBT Module | Warranty Time: | 3 years |
Use: | System Monitor |
Description du produit

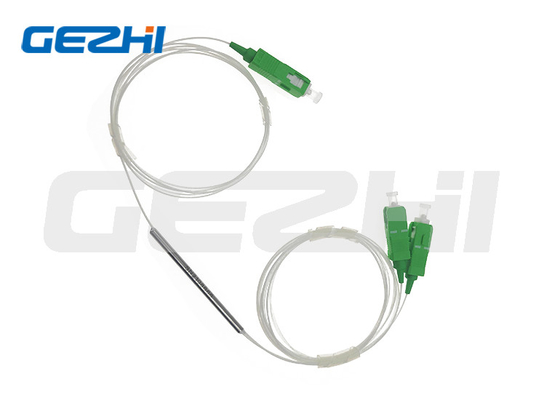

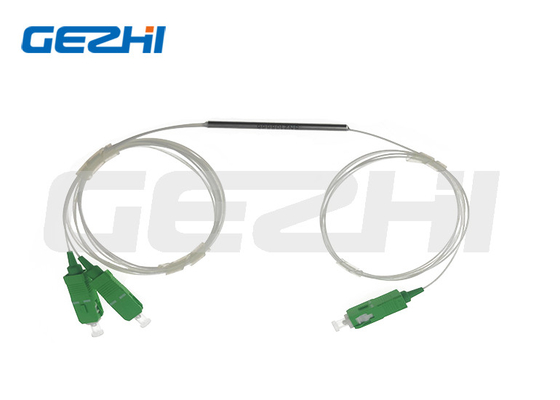

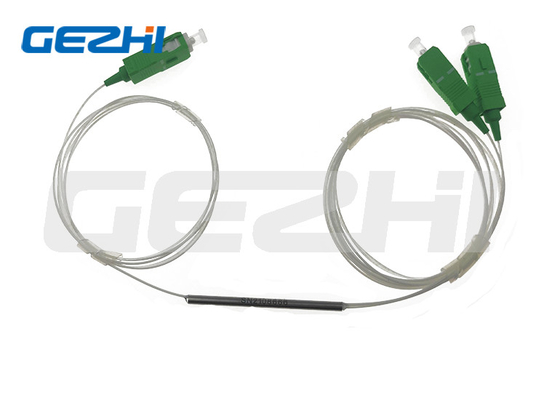

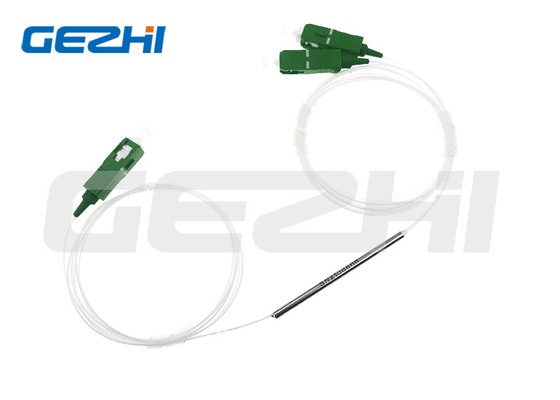

Splitter à fibre optique conique biconical fusionné 1x2 FBT splitter avec SC / APC
Un coupleur à fibre optique est un dispositif appliqué dans les systèmes de fibres optiques avec une ou plusieurs fibres d'entrée et une ou plusieurs sortiesLes fibres.Pour le séparateur optique fusionné,il peut être divisé en différents rapports.comme 50/50 si la division est paire,ou 80/20 si 80%En raison de sa grande fonctionnalité, le séparateur optique est un outil très important.Le FTB Fused Fiber Splitter (coupler) peut effectuer des opérations en mode singlemode (1310/1550nm) et en mode multimode (850nm).
Caractéristique
1Excellente stabilité environnementale
2Excellente performance mécanique
3Bonne homogénéité et faible perte d'insertion
4Faible perte d'insertion et faible perte dépendante de la polarisation
5- une répartition uniforme de la puissance et une bonne stabilité et fiabilité
6La capacité de fabrication à grande échelle avec la technologie d'emballage automatique qui conduit à l'avantage de faible coût
Application du projet
Systèmes de communication par fibres optiques
Réseau optique (PON) Amplificateurs optiques Accès optique
Systèmes de surveillance réseau/LAN Capteur à fibre optique
Spécification
Paramètre | Spécification du séparateur PLC 1xN | ||||||
Longueur d'onde de travail (nm) | 1260 à 1650 | ||||||
Le type | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
Perte d'insertion (dB) | Typique | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
Je suis désolé. | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
Uniformité (dB) | Typique | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
Je suis désolé. | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
PDL (dB) max | Typique | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
Je suis désolé. | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
Longueur d'onde Perte de département (dB) |
Typique | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
Je suis désolé. | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
Température perte de département |
Typique | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
Je suis désolé. | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
Directivité (dB) Min | 55 | ||||||
Perte de retour (dB) min | 55 ((50) | ||||||
Température de fonctionnement (°C) | -40 à +85 | ||||||
Température de stockage (°C) | -40 ~ +85 | ||||||
Longueur de la fibre | 1m ou personnalisé | ||||||
Type de fibre | G657A | ||||||
Type de connecteur | Personnalisé | ||||||
PLC Splitter fibre nue (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
PLC Splitter sans bloc (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
Module de séparation PLC (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | Pour les pièces détachées: | |
Le système d'exploitation de l'appareil doit être équipé d'un dispositif de contrôle de l'équipement. | Les produits doivent être présentés dans une boîte de rangement de 19 ‰ 1 U 2 U, une boîte LGX, une boîte ODF. |
Ligne de produits
Questions fréquentes
Quatrième question:Puis-je avoir une commande d'échantillon? Quelle est votre MOQ?
