| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | Le système de détection de la pollution atmosphérique est utilisé. |
| Nombre De Pièces: | 1 PC |
| Prix: | Négociable |
| Payment Terms: | T/T, Western Union |

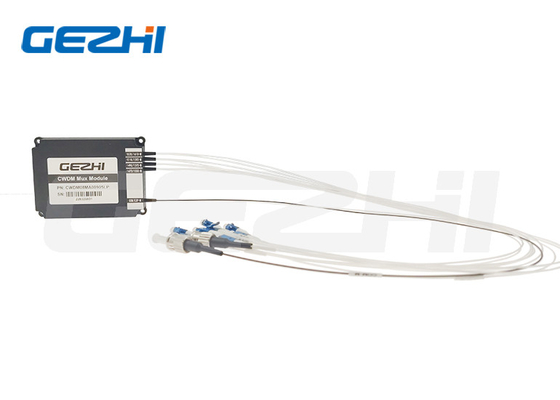

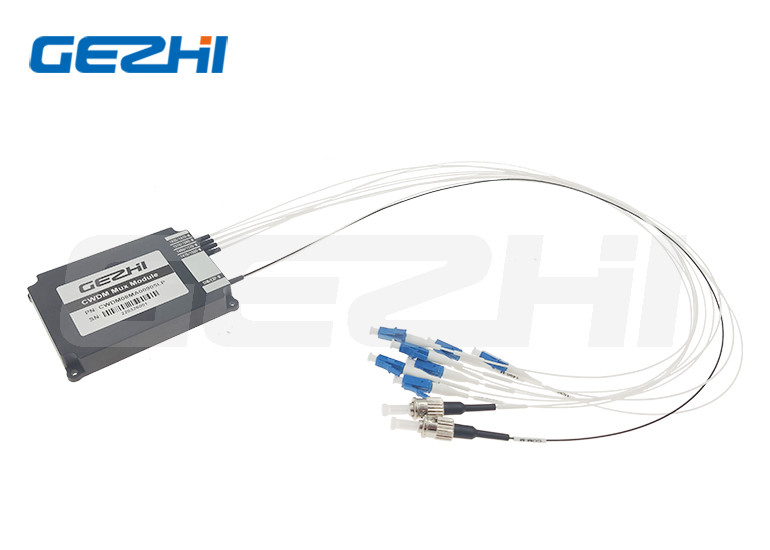

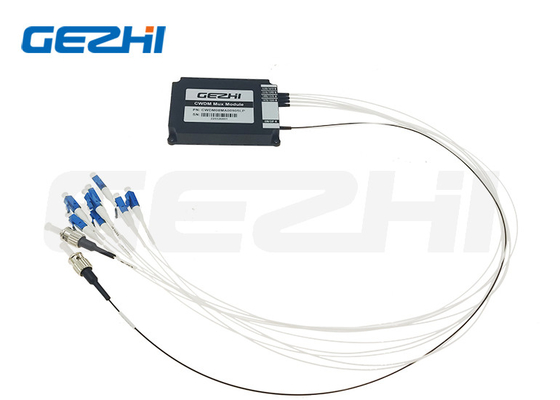

WDMs grossiers 8 canaux CWDM Mux Module à longueur d'onde Multiplexers à division
Définition
Le multiplexeur à division de longueur d'onde grossière (CWDM Mux/Demux) utilise une technologie de revêtement à film mince et une conception exclusive d'emballage micro-optique à liaison métallique non-flux.isolation des canaux élevée, large bande passante, sensibilité à basse température et voie optique exempte d'époxy.
Caractéristiques
* Isolement élevé
* Faible perte d'insertion
* Faible sensibilité à la polarisation
* large bande passante
* Excellente stabilité et fiabilité
* sans époxy sur le chemin optique
Applications
* Systèmes WDM pour les réseaux de métro/accès
* Télécommunications
* Multiplexage optique ajout/dépôt
* Surveillance du réseau
Dimension du colis
Les spécifications
| Paramètre | 4 canaux | 8 chaînes | 16 chaînes | ||||
| Le Mux | Démoux | Le Mux | Démoux | Le Mux | Démoux | ||
| Longueur d'onde du canal (nm) | 1270 à 1610 ou 1271 à 1611 | ||||||
| Distance entre les canaux (nm) | 20 | ||||||
| La bande passante du canal (@-0,5dB largeur de bande (nm) | ≥ 13 | ||||||
| Perte d'insertion (dB) | ≤ 15 | ≤ 2.5 | Faible ≤ 3.5, Standard≤4.5 | ||||
| Isolement (dB) | À proximité | ≥ 30 | |||||
| Non adjacentes | ≥ 40 | ||||||
| Sensitivité à la température de perte d'insertion (dB) | ≤ 05 | ||||||
| Changement de température par longueur d'onde (nm/°C) | ≤ 0002 | ||||||
| Perte dépendante de la polarisation (dB) | ≤ 02 | ||||||
| Mode de polarisation Dispersion (ps) | ≤ 01 | ||||||
| Directivité (dB) | ≥ 50 | ||||||
| Perte de retour (dB) | ≥ 45 | ||||||
| Puissance de traitement maximale (mW) | 300 | ||||||
| Température de fonctionnement (°C) | -10 à +70 | ||||||
| Température de stockage (°C) | -40 à +85 | ||||||
| Dimension de l'emballage (mm) | L100 × W80 × H10 | L120 × W80 × H18 | |||||
| 19 pouces 1U monture à support | |||||||
* La spécification ci-dessus est sans connecteurs
**D'autres spécifications peuvent être faites sur demande du client.
Informations relatives à la commande
| CWDM | Nombre de chaînes | Configuration | Type de module | Type de câble | Longueur de la fibre | connecteur |
| CWDM | 01 = 1 chaîne 02 = 2 canaux 03=3 canal 04 = 4 canaux Je vous en prie. 16=16canaux 17=17canaux 18=18canal |
M=Mux D = Demux A=Mux + Demux |
A0 = boîte ABS 80x60x12 mm A1 = boîte ABS 100x80x10 mm |
09=900um tube en vrac 20 = 2,0 mm 30 = 3,0 mm |
05 = 0,5 m 10 = 1,0 m 15 = 1,5m S = Spécifier |
00 = aucun LP = LC/UPC LA = LC/APC SP = SC/UPC SA = SC/APC FP = FC/UPC FA = FC/APC S = Spécifier |
|
|
| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | Le système de détection de la pollution atmosphérique est utilisé. |
| Nombre De Pièces: | 1 PC |
| Prix: | Négociable |
| Détails De L'emballage: | Boîte en papier |
| Payment Terms: | T/T, Western Union |
WDMs grossiers 8 canaux CWDM Mux Module à longueur d'onde Multiplexers à division
Définition
Le multiplexeur à division de longueur d'onde grossière (CWDM Mux/Demux) utilise une technologie de revêtement à film mince et une conception exclusive d'emballage micro-optique à liaison métallique non-flux.isolation des canaux élevée, large bande passante, sensibilité à basse température et voie optique exempte d'époxy.
Caractéristiques
* Isolement élevé
* Faible perte d'insertion
* Faible sensibilité à la polarisation
* large bande passante
* Excellente stabilité et fiabilité
* sans époxy sur le chemin optique
Applications
* Systèmes WDM pour les réseaux de métro/accès
* Télécommunications
* Multiplexage optique ajout/dépôt
* Surveillance du réseau
Dimension du colis
Les spécifications
| Paramètre | 4 canaux | 8 chaînes | 16 chaînes | ||||
| Le Mux | Démoux | Le Mux | Démoux | Le Mux | Démoux | ||
| Longueur d'onde du canal (nm) | 1270 à 1610 ou 1271 à 1611 | ||||||
| Distance entre les canaux (nm) | 20 | ||||||
| La bande passante du canal (@-0,5dB largeur de bande (nm) | ≥ 13 | ||||||
| Perte d'insertion (dB) | ≤ 15 | ≤ 2.5 | Faible ≤ 3.5, Standard≤4.5 | ||||
| Isolement (dB) | À proximité | ≥ 30 | |||||
| Non adjacentes | ≥ 40 | ||||||
| Sensitivité à la température de perte d'insertion (dB) | ≤ 05 | ||||||
| Changement de température par longueur d'onde (nm/°C) | ≤ 0002 | ||||||
| Perte dépendante de la polarisation (dB) | ≤ 02 | ||||||
| Mode de polarisation Dispersion (ps) | ≤ 01 | ||||||
| Directivité (dB) | ≥ 50 | ||||||
| Perte de retour (dB) | ≥ 45 | ||||||
| Puissance de traitement maximale (mW) | 300 | ||||||
| Température de fonctionnement (°C) | -10 à +70 | ||||||
| Température de stockage (°C) | -40 à +85 | ||||||
| Dimension de l'emballage (mm) | L100 × W80 × H10 | L120 × W80 × H18 | |||||
| 19 pouces 1U monture à support | |||||||
* La spécification ci-dessus est sans connecteurs
**D'autres spécifications peuvent être faites sur demande du client.
Informations relatives à la commande
| CWDM | Nombre de chaînes | Configuration | Type de module | Type de câble | Longueur de la fibre | connecteur |
| CWDM | 01 = 1 chaîne 02 = 2 canaux 03=3 canal 04 = 4 canaux Je vous en prie. 16=16canaux 17=17canaux 18=18canal |
M=Mux D = Demux A=Mux + Demux |
A0 = boîte ABS 80x60x12 mm A1 = boîte ABS 100x80x10 mm |
09=900um tube en vrac 20 = 2,0 mm 30 = 3,0 mm |
05 = 0,5 m 10 = 1,0 m 15 = 1,5m S = Spécifier |
00 = aucun LP = LC/UPC LA = LC/APC SP = SC/UPC SA = SC/APC FP = FC/UPC FA = FC/APC S = Spécifier |
