Détails sur le produit:
Conditions de paiement et expédition:
|
| Applications: | FITL | Gamme de longueurs d'onde: | 1260~1650 ou personnalisé |
|---|---|---|---|
| Longueur d'onde de essai: | 1310/1550 ou adapté aux besoins du client | Connecteur: | FC, SC, LC, ST, SMA ou personnalisé |
| Type de fibre: | 9/125 | ||
| Surligner: | Commutateur à fibre optique FITL,commutateur à fibre optique à affichage LCD,commutateur optique 1x128 |
||
Commutateur à fibre optique Temps de commutation rapide Commutateur optique 1x128 avec écran LCD
Description du produit
Ce montage en rack de commutateurs optiques 1x128 est composé d'une entrée et de 128 ports de fibre optique de sortie, qui peuvent sélectivement transmettre, rediriger ou bloquer la puissance optique dans la ligne de transmission à fibre optique.Ces commutateurs optiques sont bidirectionnels et peuvent être utilisés dans les directions 1x128 ou 128x1.Les commutateurs à fibre optique sont conçus pour les réseaux de communication à fibre optique et les instruments de mesure.
Les cloisons du panneau avant peuvent être équipées de types de connecteurs FC/APC, FC/UPC, SC/APC, SC/UPC, LC/APC, LC/UPC, ST/APC, ST/UPC, MPO, etc. Normalement, ce 2RU 19 ” le montage en rack peut installer 1x24, 1x32, 1x48, 1x64 ou des commutateurs optiques personnalisés.
Applications
FITL
Système de maintenance
Surveillance à distance du réseau optique Surveillance des câbles
Mesure automatique
Caractéristiques
Le canal et l'intervalle de temps du balayage automatique peuvent être configurés
Panneau d'affichage LED.Affichage visuel, opération commode
SerialNet, haute fiabilité, haute stabilité
Signal de transmission transparent.Haute stabilité et fiabilité
Contrôle RS232 et gestion à distance Ethernet RJ45
Index technique
| Paramètre | Unité | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| Gamme de longueurs d'onde | nm | 1260~1650 ou personnalisé | |||||||
| Longueur d'onde de test | nm | 1310/1550 ou personnalisé | |||||||
| Perte d'insertion (max) | dB | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perte de retour | dB | SM ≥ 50 | |||||||
| Diaphonie | dB | ≤-70 | |||||||
| LPD | dB | ≤0.05 | |||||||
| WDL | dB | ≤0,25 | |||||||
| LDT | dB | ≤0.20 | |||||||
| Répétabilité | dB | ≤0.02 | |||||||
| Temps de commutation | SP | ≤10 (canal adjacent) | |||||||
| Puissance optique | mW | ≤500 | |||||||
| Type de fibre | euh | 9/125 | |||||||
| Connecteur | / | FC, SC, LC, ST, SMA ou personnalisé | |||||||
| Port moniteur | / |
RJ45 & RS232 ou personnalisé |
|||||||
| Alimentation de travail (Plug Tyep) | V | CA : 220 V (50/60 Hz) ou CC : 36 V ~ 72 V | |||||||
| Température de fonctionnement | ℃ | -10~+60 | |||||||
| Température de stockage | ℃ | -40~+85 | |||||||
| Montage en rack Dimensions | millimètre | La personnalisation 1U L483XW230XH44.5 (jusqu'à 16 canaux) est disponible. | |||||||
|
La personnalisation 2U L483XW230XH89 (jusqu'à 36 canaux) est disponible. La personnalisation 2U L483XW350XH89 (jusqu'à 64 canaux) est disponible. |
|||||||||
| La personnalisation 3U L483XW350XH133.5 (jusqu'à 128 canaux) est disponible. | |||||||||
| La personnalisation 4U L483XW350XH178 (jusqu'à 256 canaux) est disponible. | |||||||||
Informations de commande OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | Mode | Longueur d'onde | Emballer | Type de fibre | Diamètre de fibre | Connecteur |
|
1x4 1x8 1x16 1x32 1x64 1x128 S=Espèce |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=Spécifier |
Montage en rack 1U=1U Montage en rack 2U=2U Montage en rack 3U=3U Montage en rack 4U=4U S=Spécifier |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Spécifier |
CA=Simple 85~265V C.C=Simple 36~72V AA = double 85 ~ 265 V DD = Double 36 ~ 72 V AD=AC85~265V+DC36~75V |
00=Aucun FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC PL=LC/UPC LA=LC/APC S=Spécifier |
Panneau pour expliquer

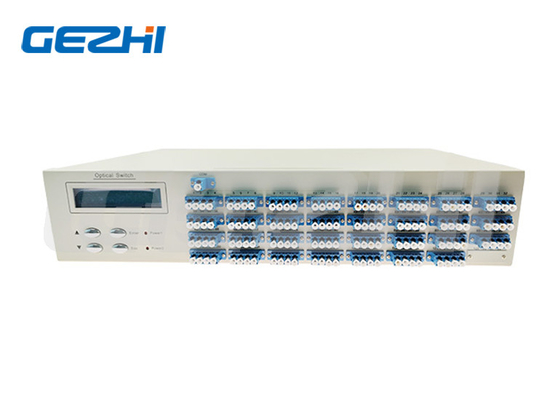

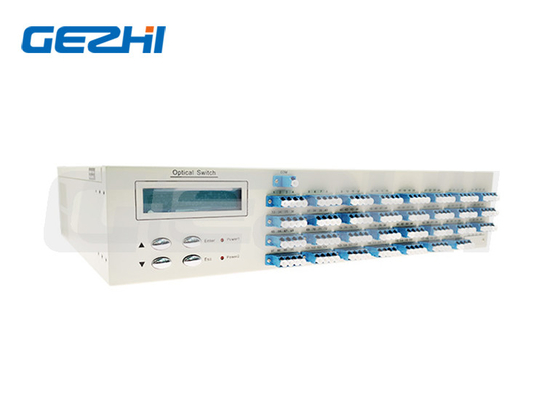

1x128 Commutateur Fibre Optique Rackmount Panneau Avant
Alimentation : interrupteur principal de l'alimentation
RJ45 : interface de gestion du réseau de communication ;
RS-232 : interface série Rs ;interface de communication série RS232 ;
LCD : appareils qui affichent directement les informations ;
▲ : touche pour monter ;▼ : Touche pour descendre ;Entrer : Clé à déterminer ;
Esc : touche pour annuler ;
com,1~128 : interface fibre

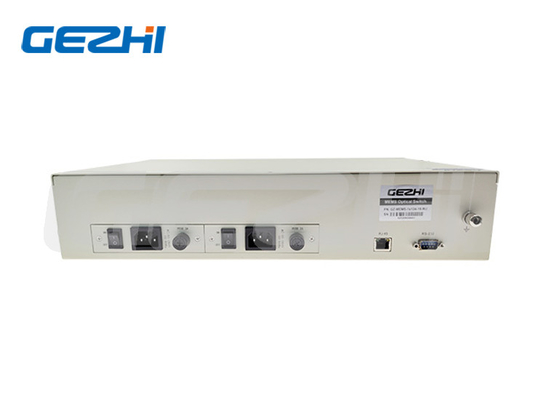

1x128 panneau arrière de montage en rack de commutateur à fibre optique
CA : 85 ~ 265 V : interface du cordon d'alimentation ;
ON/OFF : interrupteur principal de l'alimentation ;
Paramètres par défaut
adresse:01
RS-232 : débit en bauds : 9 600 ;Bits de données : 8 bits ;Bit d'arrêt : 1 bit ;Bit de parité : AUCUN ;
RJ45 : IP : 192.168.1.100 ;PORT : 5000 ;TCP/IP : serveur TCP et UDP
(Port fixe : 18888)
Protocole de communication :
« _ » : un trait de soulignement
1x128 Commutateur Fibre Optique Montage en Rack Route Optique
Protocole de communication tout en caractères majuscules ;
L'appareil exécute une instruction à chaque fois ;
"<" Comme instruction de démarrage ;">" comme instruction de fin
