Détails sur le produit:
Conditions de paiement et expédition:
|
| Longueur d'onde de essai: | 1310/1550 ou adapté aux besoins du client | Perte de retour: | SM ≥ 50 |
|---|---|---|---|
| Temps de changement: | ≤10 (à canal adjacent) | Gamme de longueurs d'onde: | 1260~1650 ou personnalisé |
| Type de fibre: | 9/125 | Connecteur: | FC, SC, LC, ST, SMA ou personnalisé |
| Température de fonctionnement: | -10~+60 | ||
| Surligner: | Commutateur optique monté en rack,commutateur optique 1xN,équipement de commutation optique RS232 |
||
Interface RS232 et Ethernet Montage en rack Commutateur optique 1×N(N≤8)
Description du produit
Le montage en rack des commutateurs optiques 1X8 permet la connexion automatisée et reproductible d'une fibre commune à 8 fibres de sortie ou d'entrée.Ces commutateurs entièrement optiques sont bidirectionnels et peuvent être utilisés dans le sens 1x8 ou 8x1.Les commutateurs optiques montés en rack peuvent être sélectionnés manuellement à partir du panneau avant ou contrôlés via le port RS232, le port Ethernet.Ce commutateur à fibre optique est disponible dans n'importe quelle taille 1xN jusqu'à 1x128.
Sauf mode unique 1260 ~ 1650nm (1310/1550), GEZHI Photonics produit également 460nm, 630nm, 780nm, 850nm, 980nm, 1064nm ou un commutateur optique personnalisé.Des commutateurs à fibre optique de grand diamètre sont également disponibles, tels que 105/125um, 400um, etc.
|
Applications FITL Mesure automatique Surveillance à distance du réseau optique Système de surveillance et de maintenance des câbles |
Caractéristiques Faible perte d'insertion et commutation rapide SerialNet, haute fiabilité, haute stabilité Affichage LCD Contrôle RS232 et gestion à distance Ethernet |
Informations de commande OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | Mode | Longueur d'onde | Emballer | Type de fibre | Diamètre de fibre | Connecteur |
|
1x4 1x8 1x16 1x32 1x64 1x128 S=Espèce |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm 980nm S=Spécifier |
Montage en rack 1U=1U Montage en rack 2U=2U Montage en rack 3U=3U Montage en rack 4U=4U S=Spécifier |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Spécifier |
CA=Simple 85~265V C.C=Simple 36~72V AA = double 85 ~ 265 V DD = Double 36 ~ 72 V AD=AC85~265V+DC36~75V |
00=Aucun FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC PL=LC/UPC LA=LC/APC S=Spécifier |
Index technique
| Paramètre | Unité | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| Gamme de longueurs d'onde | nm | 1260~1650 ou personnalisé | |||||||
| Longueur d'onde de test | nm | 1310/1550 ou personnalisé | |||||||
| Perte d'insertion (max) | dB | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perte de retour | dB | SM ≥ 50 | |||||||
| Diaphonie | dB | ≤-70 | |||||||
| LPD | dB | ≤0.05 | |||||||
| WDL | dB | ≤0,25 | |||||||
| LDT | dB | ≤0.20 | |||||||
| Répétabilité | dB | ≤0.02 | |||||||
| Temps de commutation | SP | ≤10 (canal adjacent) | |||||||
| Puissance optique | mW | ≤500 | |||||||
| Type de fibre | euh | 9/125 | |||||||
| Connecteur | / | FC, SC, LC, ST, SMA ou personnalisé | |||||||
| Port moniteur | / | RJ45 & RS232 ou personnalisé | |||||||
| Alimentation de travail (Plug Tyep) | V | CA : 220 V (50/60 Hz) ou CC : 36 V ~ 72 V | |||||||
| Température de fonctionnement | ℃ | -10~+60 | |||||||
| Température de stockage | ℃ | -40~+85 | |||||||
| Montage en rack Dimensions | millimètre | La personnalisation 1U L483XW230XH44.5 (jusqu'à 16 canaux) est disponible. | |||||||
|
La personnalisation 2U L483XW230XH89 (jusqu'à 36 canaux) est disponible. La personnalisation 2U L483XW350XH89 (jusqu'à 64 canaux) est disponible. |
|||||||||
| La personnalisation 3U L483XW350XH133.5 (jusqu'à 128 canaux) est disponible. | |||||||||
| La personnalisation 4U L483XW350XH178 (jusqu'à 256 canaux) est disponible. | |||||||||

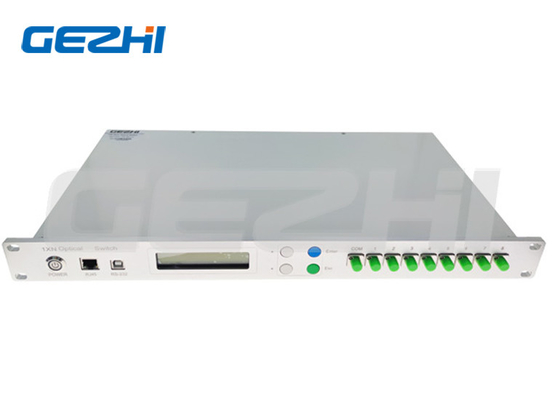

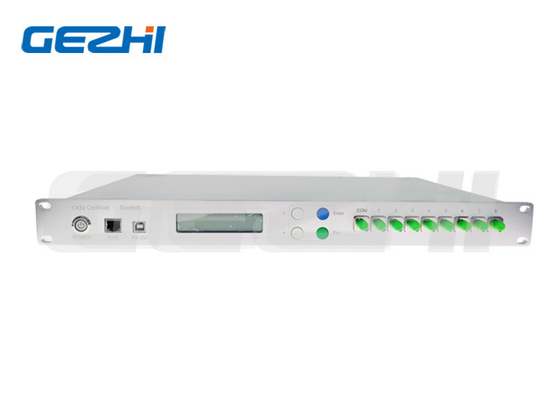

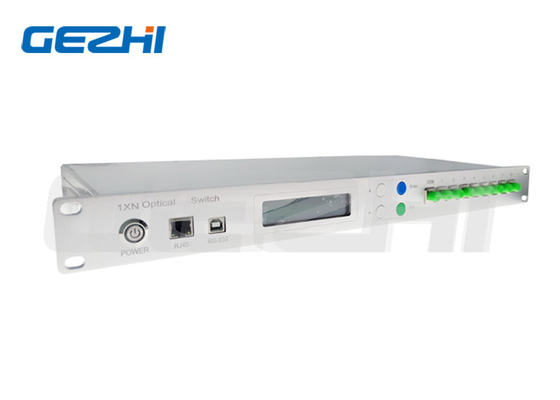

Panneau avant

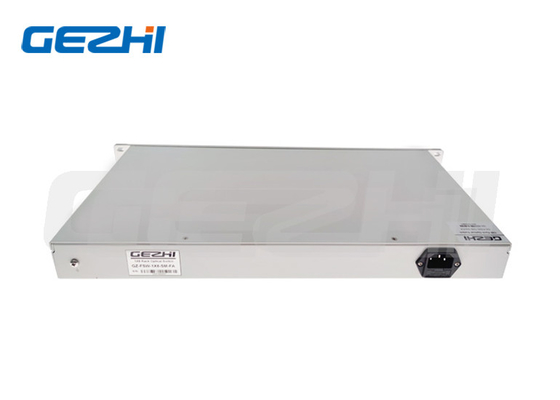

DosPanneau
