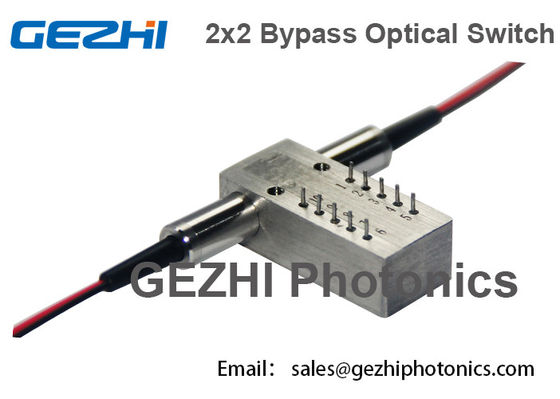

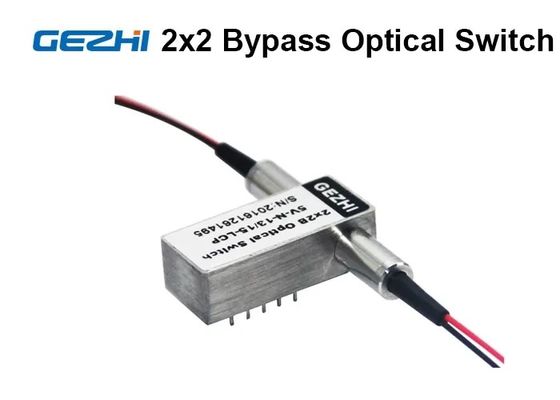

contacts shunt 2x2 optiques

Name: contacts shunt 2x2 optiques
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: contacts shunt 2x2 optiques
Price: 360.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	contacts shunt 2x2 optiques
Nombre De Pièces:	1PC
Prix:	Négociable
Delivery Time:	2-7 jours de travail
Conditions De Paiement:	T/T, Western Union

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE RoHS FCC,ISO9001

Longueur d'onde:

850nm ou 1260~1650nm

Commandez le type:

Verrouillage ou Non-verrouillage

Alimentation d'énergie:

3V ou 5V

Connecteur:

LC/SC/FC/ST (PC ou RPA)

Nom de produit:

contacts shunt optiques de la fibre 2x2

Applications:

Multiplexeurs d'ajout / de retrait reconfigurables

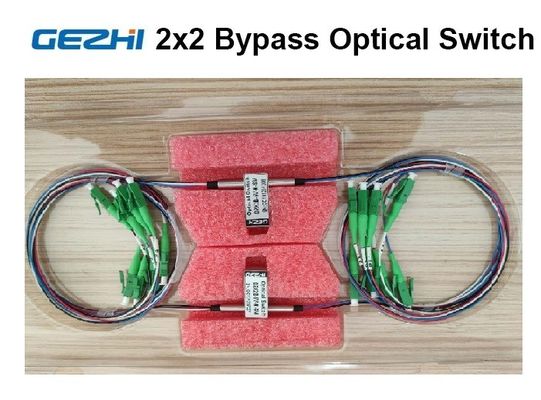

Détails d'emballage:

2pcs dans une mousse avec la boîte en plastique

Capacité d'approvisionnement:

60000pcs par mois

Mettre en évidence:

2x2 verrouillant le commutateur optique

contact shunt de la fibre 1650nm

commutateur de fibre du mode 2x2 unitaire

Description du produit

contacts shunt optiques de fibre du mode 2x2 unitaire pour la protection optique de réseau

Les contacts shunt optiques de GEZHI 2x2 pour les réseaux optiques de la fibre 100M/1G/10G protègent le réseau contre des échecs et assurent l'intégrité de réseau pendant la perte de puissance. Chacun de ces contacts shunt optiques de fibre de GEZHI inclut des ports de réseau et des ports de moniteur. Les ports de réseau sont employés pour la connexion aux connexions de principal-réseau et fournissent le mécanisme de protection, et les ports de moniteur sont employés pour le dispositif local de mise en réseau de liaison descendante. Quand le courant passe, le mode d'opération du contact shunt est placé à la normale, et le dispositif local de mise en réseau est relié au principal-réseau. Quand la panne de courant se produit, le contact shunt 2x2 optique est vite placé pour dévier le mode pour isoler le mainnetwork du dispositif local de mise en réseau.

Caractéristiques

Le plus de petite taille

Basse perte de ‐ d'insertion

Vitesse de commutation rapide

Carte PCB montable

Disponible dans le mode unitaire/mode multi

Conformité de RoHS

Type industriel disponible

Applications

Protection et restauration optiques de réseau

Surveillance optique de réseau

Reconfigurable ajoutez/multiplexeur de baisse

Protection d'équipement de transmission

Recherche et développement

Routeur de longueur d'onde

Spécifications

Paramètres		GZ-FSW-2×2B
Gamme de longueurs d'onde	nanomètre	850±40/1300±40	1260~1650
Avelength fonctionnant	nanomètre	850/1300	1310/1490/1550/1625/1650
Perte par insertion	DB	Type : 0,8 maximum : 1,2	Type : 0,6 maximum : 0,8
Perte de retour	DB	MM≥30 SM≥50
Interférence	DB	MM≥35 SM≥55
PDL	DB	≤0.05
WDL	DB	≤0.25
TDL	DB	≤0.25
Répétabilité	DB	≤±0.02
Alimentation d'énergie	v	3,0 ou 5,0
Vie	périodes	≥107
Commutez le temps	Mme	≤8
Puissance de transmission	mW	≤500
Température de fonctionnement	℃	-20~+70
Température de stockage	℃	-40~+85
Poids	g	16
Dimension	millimètre	(L) 12.0× (H) 8,2 la personnalisation 27.0× (W) est disponible.

Itinéraire optique

Statut un

Statut deux

commutateur optique mécanique 1310/1550nm de fibre du by-pass 2x2 verrouillant le système d'OXC

Goupilles

Paramètres	Goupilles	Commande électrique				Capteur de statut
2×2B	Chemin optique	1	5	6	10	2 ou 3	3-4	7-8	8-9
Non-verrouillage	P1-P3	--	--	--	--	Fin	Ouvert	Ouvert	Fin
Non-verrouillage	P1-P4, P2-P3	V+	--	--	LA terre	Ouvert	Fin	Fin	Ouvert
verrouillage	P1-P3	--	--	LA terre	V+	Fin	Ouvert	Ouvert	Fin
verrouillage	P1-P4 P2-P3	V+	LA terre	--	--	Ouvert	Fin	Fin	Ouvert

L'information d'ordre

Mode	Longueur d'onde	Type de tension	Modèle de contrôle	Type de fibre	Diamètre de fibre	Longueur de fibre	Connecteur
S=SM M=MM	85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others	3=3V 5=5V	L=Latching Verrouillage de N=Non-	5=50/125 6=62.5/125 9=9/125 X=Others	25=250um 90=900um 20=2.0mm 30=3.0mm X=Others	1=1m 2=1.5m X=Others	0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC

2x2 choisissent l'application optique de contact shunt/relais

L'image (le schéma 1) est le réseau optique de chemin de transmission. Le signal entre l'Internet et l'ISIS de routeur transmettent par l'équipement de transmission. Quand l'équipement de transmission ont des problèmes ou mise hors tension, alors le signal ne peut pas transmettre. Maintenant nous intégrerons le commutateur optique du by-pass 2×2 dans l'équipement de transmission, pour réaliser la fonction et assurer le système et toute autre chaîne soyez sur un état de communication normal.

contacts shunt 2x2 optiques 2
