| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | commutateurs 1x2 optiques |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 2-7 jours de travail |
| Payment Terms: | T/T, Western Union |

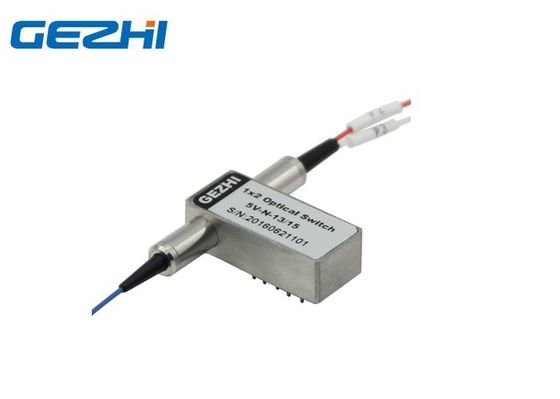

Commutateur optique de Non-verrouillage simple de fibre des commutateurs optiques 1310/1550nm de la fibre 1x2
Le commutateur 1x2 optique simple est une configuration 1x2 standard avec 3 fibres et 2 états. Le commutateur optique de fibre de GEZHI relie les canaux optiques en réorientant un signal optique entrant dans choisi pour produire la fibre. Ceci est réalisé utilisant des configurations mécaniques et activé par l'intermédiaire d'un signal de commande électrique.
Caractéristiques
Carte PCB montable
Basse perte par insertion
Le plus de petite taille
Vitesse de commutation rapide
Disponible dans le mode unitaire/mode multi
Type industriel disponible
Applications
Surveillance optique de réseau
Protection et restauration optiques de réseau
Routeur de longueur d'onde
Recherche et développement
Reconfigurable ajoutez/multiplexeur de baisse
Protection d'équipement de transmission
Spécifications
|
Paramètres |
GZ-FSW-1×2 | ||
| Gamme de longueurs d'onde | nanomètre | 850±40/1300±40 | 1260~1650 |
| Longueur d'onde fonctionnante | nanomètre | 850/1300 | 1310/1490/1550/1625/1650 |
| Perte par insertion | DB | Type : 0,8 maximum : 1,2 | Type : 0,5 maximum : 1,0 |
| Perte de retour | DB | MM≥30 SM≥50 | |
| Interférence | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Répétabilité | DB | ≤±0.02 | |
|
Alimentation d'énergie |
V | 3,0 ou 5,0 | |
| Vie | Temps | ≥107 | |
| Commutez le temps | Mme | ≤8 | |
| Puissance de transmission | mW | ≤500 | |
| Température de fonctionnement | ℃ | -20~+80 | |
| Température de stockage | ℃ | -40~+85 | |
| Poids | g | 16 | |
| Dimension | millimètre | (L) 27× (W) 12.0× (H) 8,2 | |
Note : 1. la personnalisation est disponible.
2. Spécifique sans connecteur, et ajoutez une perte 0.2dB supplémentaire par connecteur.
Itinéraire optique
| Statut un | Statut deux |
|
|
 |

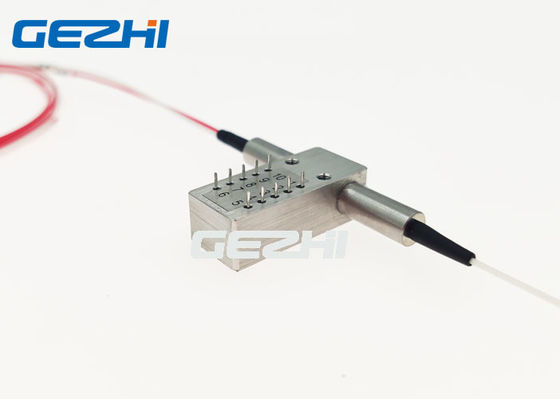

Goupilles
| Type | Pin | Commande électrique | Capteur de statut | ||||||
| 1×2 | canal | 1 | 5 | 6 | 10 | 2 ou 3 | 3-4 | 7-8 | 8-9 |
| Verrouillage | P1-P2 | -- | -- | LA terre | V+ | Fin | Ouvert | Ouvert | Fin |
| P1-P3 | V+ | LA terre | -- | -- | Ouvert | Fin | Fin | Ouvert | |
| Non-verrouillage | P1-P2 | -- | -- | -- | -- | Fin | Ouvert | Ouvert | Fin |
| P1-P3 | V+ | -- | -- | LA terre | Ouvert | Fin | Fin | Ouvert | |
l'information d'ordre du commutateur 1x2 optique
GZ-FSW-1x2-x-xx-x-x-x-xx-x-xx
| Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Verrouillage de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
Vidéo
|
|
