| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | Commutateur D1x2 optique |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 2-7 jours de travail |
| Payment Terms: | T/T, Western Union |

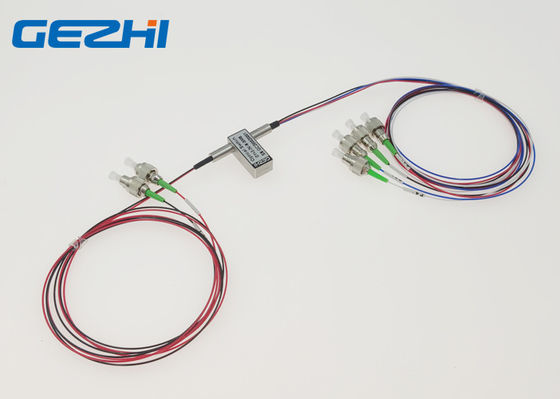

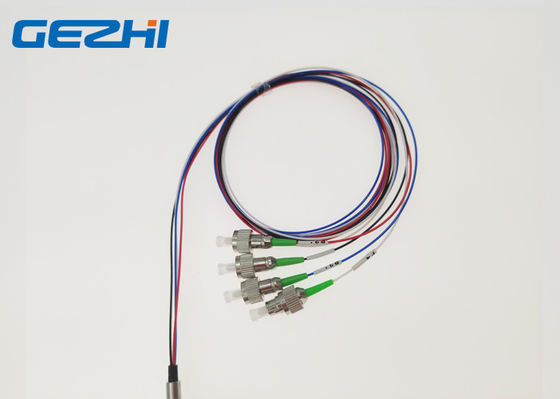

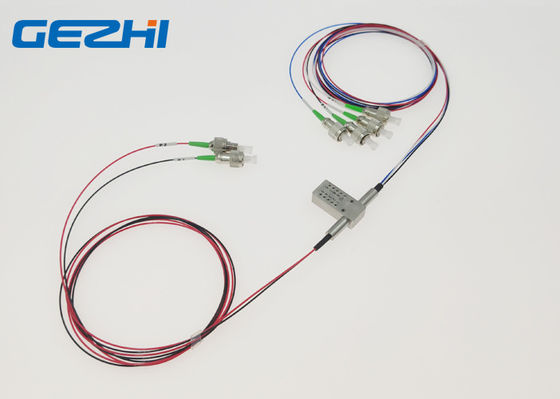

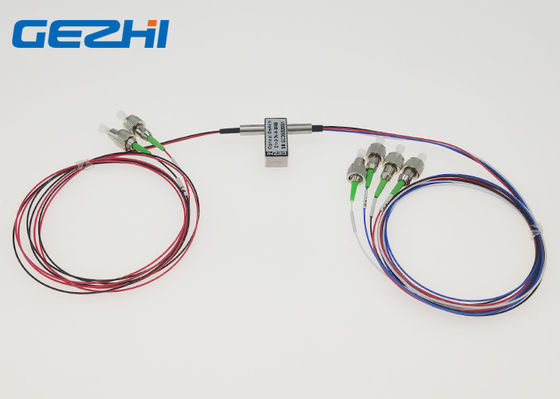

Doubles 1x2 commutateurs optiques 1310&1550nm 1meter FC/APC de fibre du commutateur optique 2x4
GEZHI conjuguent configurate optique de commutateurs de la fibre 1x2/2x4 par six fibres et deux états. Il se relient au connecteur de FC/APC et 3V à la tension Non-verrouillée, carte PCB moutable. Les commutateurs optiques de la fibre double 1x2/2x4 de GEZHI relie les canaux optiques en réorientant un signal optique entrant dans choisi pour produire la fibre. Le commutateur 2x2 optique est apllication dans la R&D dans le laboratoire, le Metropolitan Area Network et l'OADM configurable.
Caractéristiques
Fiabilité de forte stabilité et élevée
Basse perte par insertion
Gamme de longueurs d'onde large
sans époxyde sur le chemin optique
Applications
R&D dans le laboratoire
HOMME (Metropolitan Area Network)
Contrôle du système
OADM configurable
Spécifications
| Modèle | Unité | GZ-FSW-D1x2 | |
| Operatingwavelength | nanomètre | 850±40/1300±40 | 1260~1620 |
| longueur d'onde | nanomètre | 850&1300 | 1310&1550 |
| Perte par insertion | DB | Type : 0,7 maximum : 1,0 | |
| Perte de retour | DB | MM≥30 SM≥50 | |
| Entretien croisé | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| Répétabilité | DB | ≤±0.02 | |
| Tension | v | 3,0 ou 5.0±0.5 | |
| Durée de fonctionnement | Temps | ≥107 | |
| Commutez le temps | Mme | ≤8 | |
| Manipulation de puissance | mW | ≤500 | |
| Température de fonctionnement | ℃ | -20~+70 | |
| Température de stockage | ℃ | -40~+85 | |
| Taille | millimètre | 27.0×12×8.2 | |
| Note : 1 dans la température de fonctionnement et la CONCESSION. 2 à l'exclusion des connecteurs. | |||
La personnalisation est disponible.
Itinéraire optique
Goupilles
| Type | État | Définition de Pin | Puissance | Surveillance de condition | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2 ou 3 | 3-4 | 7-8 | 8-9 | ||
| Non-verrouillage | A | P1- P3, P2-P4 | -- | -- | -- | -- | Fin | Ouvert | Ouvert | Fin |
| B | P1-P1, P2-P2 | V+ | -- | -- | LA terre | Ouvert | Fin | Fin | Ouvert | |
| Verrouillage | A | P1- P3, P2-P4 | -- | -- | LA terre | V+ | Fin | Ouvert | Ouvert | Fin |
| B | P1-P1, P2-P2 | V+ | LA terre | -- | -- | Ouvert | Fin | Fin | Ouvert | |
La double information d'ordre du commutateur 1x2 optique
GZ-FSW-D1x2-x-xx-x-x-x-xx-x-xx
| Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
|
S=SM |
85=850nm |
3=3V |
L=Latching |
5=50/125 |
25=250um |
1=1m |
00=None |
Vidéo
|
|
