| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | GZ-FSW-1x32 |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 2-7 jours de travail |
| Payment Terms: | T/T, Western Union |
commutateur Opto-mécanique bidirectionnel de commutateurs optiques du moteur pas à pas 1x32
Les commutateurs opto-mécaniques du 1x32 de GEZHI utilisent un moteur pas à pas de haute résolution relient à sûrement et repeatably des fibres à une des autres. En outre, les commutateurs optiques du moteur pas à pas 1x32 sont bidirectionnels et peuvent être employés dans la direction 1xN ou Nx1. Elle peut réaliser la commutation légère optique multicanale de chemin de fibre. Le commutateur Opto-mécanique bidirectionnel de commutateurs optiques du moteur pas à pas 1x32 est conception modularisée avec la fonction à vérification automatique de panne de circuit d'entraînement. Il est employé pour la sélection multi de source lumineuse/détecteur, la surveillance multicanale de fibre, et la protection de fibre optique etc. de chemin dans le système de transmission de fibre optique.
Caractéristiques
Basse perte et fiabilité élevée
Conception modularisée
Interface parallèle (TTL)
Fonction à vérification automatique de panne de circuit d'entraînement
Applications
Ring Network
Source lumineuse multi
Sélection de détecteur
Essai de la fibre, composant optique
Protection de fibre optique de chemin
Télésurveillance dans le réseau optique
Spécifications
| Paramètre | Valeurs de paramètre |
| Modèle | GZ-FSW-1X32 |
| Perte par insertion | DB ≤0.8 |
| Gamme de longueurs d'onde | 1260~1650 nanomètre |
| Longueur d'onde d'essai | 1310/1550 nanomètre |
| Type de fibre | SM, 9/125um (SMF-28) |
| Perte de retour | DB ≥50 |
| Interférence | DB du ≥ 70 |
| PDL | DB ≤0.05 |
| WDL | DB ≤0.25 |
| TDL | DB ≤0.25 |
| Répétabilité | DB ≤0.02 |
| Vie | > 107 |
| Temps de changement | Mme ≤8 (à canal adjacent) |
| Puissance optique | ≤500 mW |
| Connecteur | FC/PC |
| Mode de contrôle | TTL |
| Alimentation d'énergie fonctionnante | 5V/500 mA |
| Produit Sze | 135 x 64 x 46 |
| Température de fonctionnement | -20 ℃ au ℃ +70 |
| Température de fonctionnement | -40 ℃ au ℃ +85 |
Note : 1. la personnalisation est disponible.
Les commutateurs optiques de moteur pas à pas du 1x32 de GEZHI sont une fibre directe à la technologie de commutateur de fibre, qui fonctionne en indiquant physiquement une fibre l'autre. Ceci est accompli en utilisant un moteur pas à pas de haute résolution avec précision pour tourner et indiquer les fibres communes les fibres choisies de sortie.
Pin Specifications

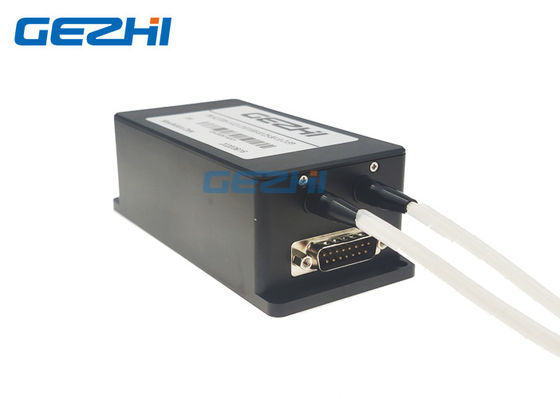

| Connecteur DB-15 masculin | |||
| Pin No. | I / O | Signal | Description |
| 2 | Entrée | D0 |
D0~ D5 est la sélection de canal Bit0~Bit5, D0 est bas, D5 est haut |
| 3 | Entrée | D1 | |
| 4 | Entrée | D2 | |
| 5 | Entrée | D3 | |
| 6 | Entrée | D4 | |
|
11 |
Entrée |
REMISE |
TTL, remise de bas niveau pour creuser des rigoles 0. Le haut niveau signifie que peu de sélection de canal sont efficace. |
| 7 | PRÊT | TTL, prêt (High=Not prêt, Low=Ready) | |
| 8 | ERREUR | TTL, erreur OU échec, (erreur de High=Error, de Low=No) | |
| 1,9 | Puissance | LA terre | La terre |
| 12 | Puissance | VCC1 | Volts continu de moteur de 5.0±5% d'alimentation d'énergie (500mA maximum) |
| 15 | Puissance | VCC2 | Volts continu de circuit de 5.0±5% d'alimentation d'énergie (50mA maximum) |
| 4,6,7,8,10,13,14 | OR | OR | offre d'emploi |

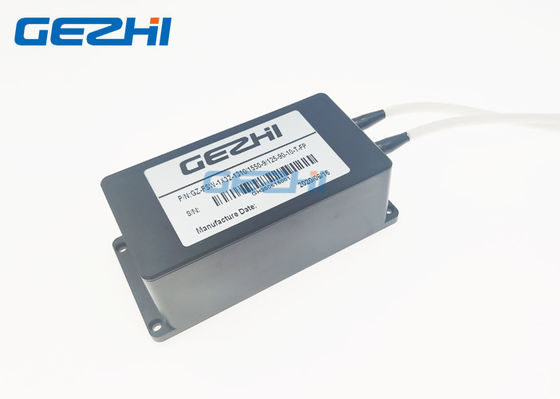

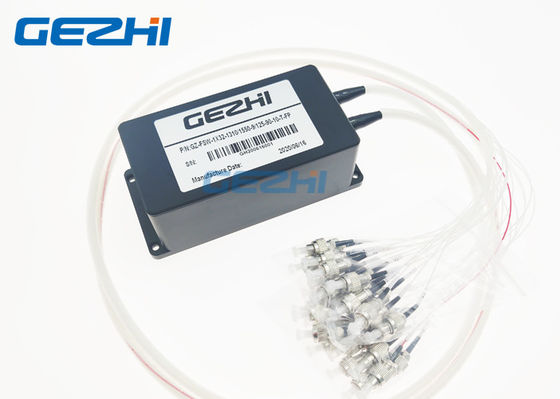

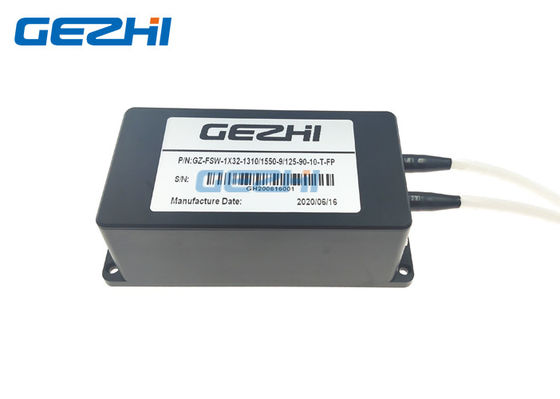

image du commutateur 1x32 optique
|
