| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | FWDM |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 5-8 jours de travail |
| Payment Terms: | T/T, Western Union |
WDM du passage 1550nm Refelect 1310&1490nm de 3port FWDM pour le réseau de CATV
Le multiplexeur de Division de longueur d'onde de filtre de GEZHI 3port (FWDM) T1550nm R1310&1550nm est basé sur la technologie de filtre de la couche mince. Le dispositif comporte le chemin optique libre époxyde, basse perte par insertion, rapport élevé d'extinction, hauts fiabilité et de forte stabilité.

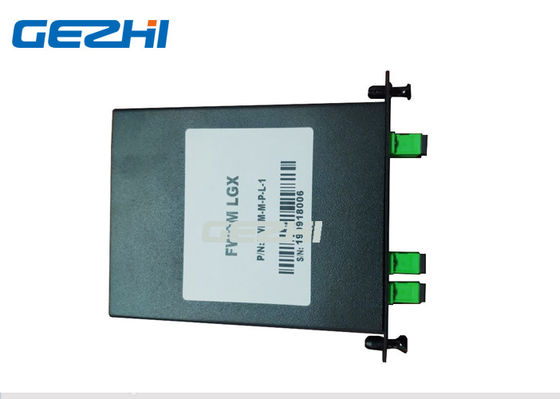

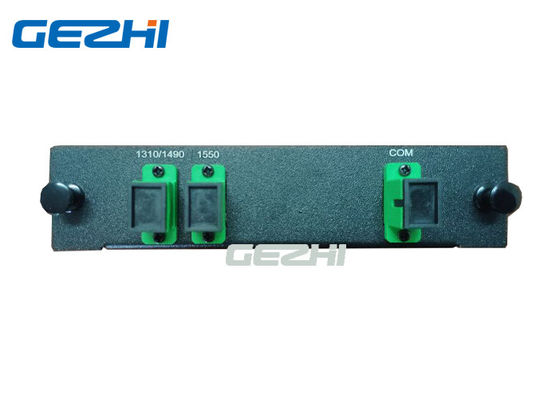

3 le dispositif du port FWDM emballé dans une cassette de LGX avec le connecteur de SC/APC. ce qui peut employer sur le réseau de CATV.
Caractéristiques
Bas PDL
RoHS conforme
Basse perte par insertion
L'époxyde optique de chemin libèrent
Applications
CATV
Système de WDM
Spécifications
| Paramètres | Unité | Dispositif de FWDM | ||
| Longueur d'onde fonctionnante T : longueur d'onde de transmission R : longueur d'onde de réflexion 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nanomètre | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| Perte par insertion | DB | Transmission : ≤ 0,6 | ||
| Réflexion : ≤ 0,4 | ||||
| Isolement de canal de transmission | DB | ≥ 30 | ||
| Isolement de la Manche de réflexion | DB | ≥ 17 | ||
| PDL | DB | ≤ 0,1 | ||
| Stabilité thermique de longueur d'onde | nm/℃ | ≤ 0,003 | ||
| Stabilité thermique de perte par insertion | dB/℃ | ≤ 0,005 | ||
| Perte de retour | DB | ≥ 45 | ||
| Puissance optique | mW | ≤ 500 | ||
| Température de fonctionnement | ℃ | -10 | +70 | ||
| Température de stockage | ℃ | -40 | +85 | ||
| Hygrométrie | % | 5 | 95 | ||
| Dimension | millimètre | Φ5.5×34 | Φ4.2×25 | 90×20×10 |
| Note : 1. la personnalisation est disponible. 2. spécifique sans connecteur, et ajoutez une perte 0.2dB supplémentaire par connecteur. |
||||
L'information de commande :
| A | B | C | D | E |
| Longueur d'onde | Type de tube | Longueur de fibre (Incluez le connecteur) |
Connecteur | Dimension |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= d'autres |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
|
|
