commutateur de fibre optique du SM 1x32

commutateur de fibre optique du SM 1x32

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	commutateur de la fibre optique 1x32
Nombre De Pièces:	1PC
Prix:	Négociable
Delivery Time:	2-7 jours de travail
Conditions De Paiement:	T/T, Western Union

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE RoHS ISO9001

Nom de produit:

commutateur de la fibre optique 1x32

Longueur d'onde:

1310&1550nm

Interface:

Puissance optique:

500mW

Connecteur:

Vert de FC/APC

Application:

Réseau d'anneau

Détails d'emballage:

2pcs dans une mousse avec la boîte en plastique

Capacité d'approvisionnement:

60000pcs par mois

Mettre en évidence:

module optique de la fibre 1x32

commutateurs optiques de la fibre 1550nm

matériel optique de la fibre 500mW

Description du produit

interface de fibre optique 1310/1550nm FC/PC de TTL de module de commutateur du SM 1x32

Le commutateur de fibre optique de SM de GEZHI 1x32 est un genre d'équipement léger de contrôle de chemin. Il peut réaliser la commutation légère optique multicanale de chemin de fibre. Le commutateur 1x32 de fibre optique est conception modularisée avec la fonction à vérification automatique de panne de circuit d'entraînement. Il est employé pour la sélection multi de source lumineuse/détecteur, la surveillance multicanale de fibre, et la protection de fibre optique etc. de chemin dans le système de transmission de fibre optique. En outre, il est également employé dans le système de test de fibre optique pour la fibre optique d'essai de câble extérieur et le système de contrôle optique d'essai et de plusieurs endroits composant relatif de capteurs.

GEZHI peut également fournir le commutateur optique Rackmount de 1x32 2x32, naturellement, le commutateur optique adapté aux besoins du client est disponible.

Caractéristiques

Basse perte et fiabilité élevée

Interface parallèle (TTL)

Conception modularisée

Fonction à vérification automatique de panne de circuit d'entraînement

sans époxyde sur le chemin optique

Applications

Ring Network

Essai de la fibre, composant optique
Télésurveillance dans le réseau optique

Spécifications

Paramètre	Valeurs de paramètre
Modèle	OSW-1X32
Perte par insertion	DB ≤0.8
Gamme de longueurs d'onde	1260~1650 nanomètre
Longueur d'onde d'essai	1310/1550 nanomètre
Type de fibre	SM, 9/125um (SMF-28)
Perte de retour	DB ≥50
Interférence	DB du ≥ 70
PDL	DB ≤0.05
WDL	DB ≤0.25
TDL	DB ≤0.25
Répétabilité	DB ≤0.02
Vie	> 107
Temps de changement	Mme ≤8 (à canal adjacent)
Puissance optique	≤500 mW
Connecteur	FC/PC
Mode de contrôle	TTL
Alimentation d'énergie fonctionnante	5V/500 mA
Produit Sze	135 x 64 x 46
Température de fonctionnement	-20 ℃ au ℃ +70
Température de fonctionnement	-40 ℃ au ℃ +85

Note : 1. la personnalisation est disponible.

Pin Specifications

Connecteur DB-15 masculin
Pin No.	I / O	Signal	Description
2	Entrée	D0	D0~ D5 est la sélection de canal Bit0~Bit5, D0 est bas, D5 est haut
3	Entrée	D1
4	Entrée	D2
5	Entrée	D3
6	Entrée	D4
11	Entrée	REMISE	TTL, remise de bas niveau pour creuser des rigoles 0. Le haut niveau signifie que peu de sélection de canal sont efficace.
7		PRÊT	TTL, prêt (High=Not prêt, Low=Ready)
8		ERREUR	TTL, erreur OU échec, (erreur de High=Error, de Low=No)
1,9	Puissance	LA terre	La terre
12	Puissance	VCC1	Volts continu de moteur de 5.0±5% d'alimentation d'énergie (500mA maximum)
15	Puissance	VCC2	Volts continu de circuit de 5.0±5% d'alimentation d'énergie (50mA maximum)
4,6,7,8,10,13,14	OR	OR	offre d'emploi

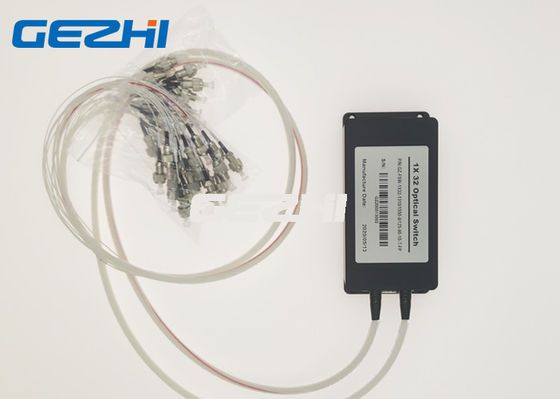

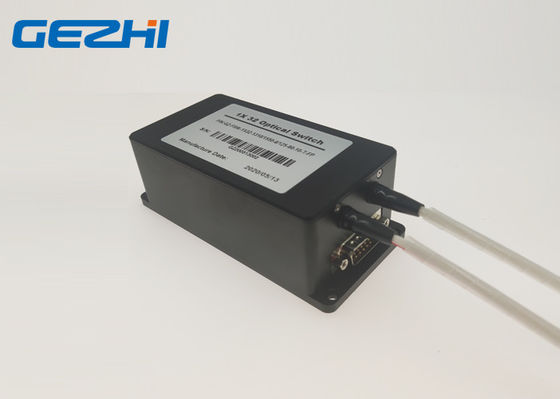

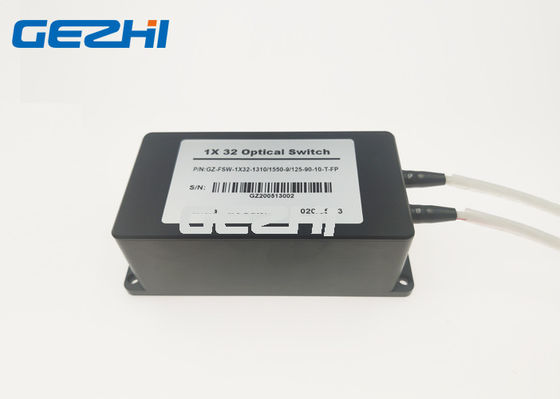

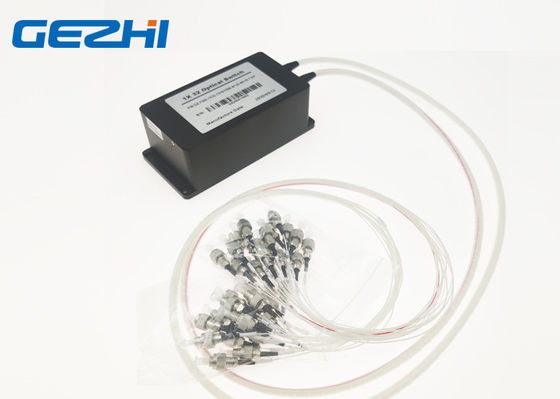

image du commutateur 1x32 optique

commutateur de fibre optique du SM 1x32 0
