| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | 1x16-CWDM-S |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 5-8 jours de travail |
| Payment Terms: | T/T, Western Union |

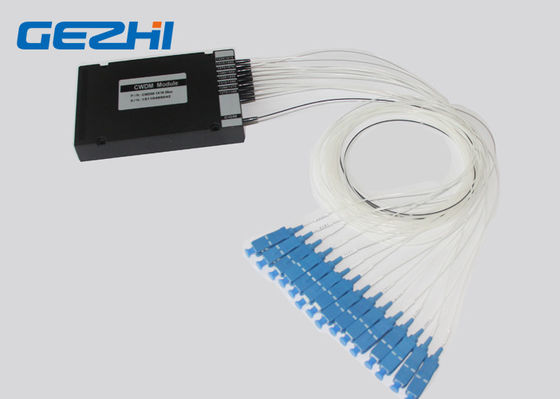

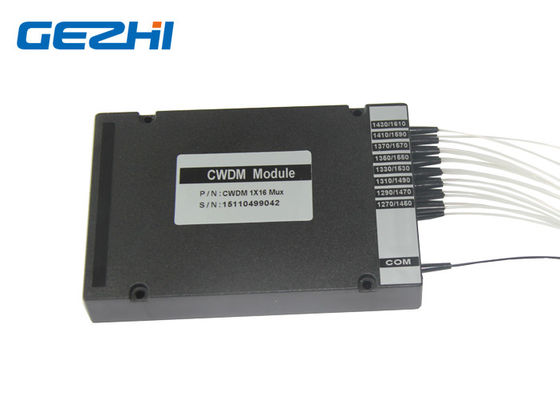

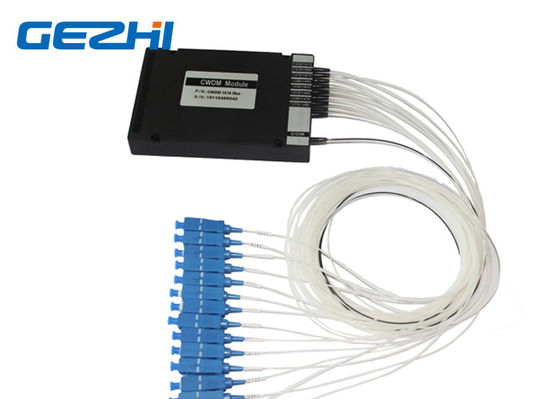

Le multiplexeur brut simple SC/UPC de Division de longueur d'onde de la fibre 1x16 pigtailed
Le multiplexeur brut SC/UPC de division de wavlength de GEZHI 1x16 pigtailed basé sur la technologie en couche mince diélectrique de filtre qui a conçu pour l'intégration dans des réseaux d'accès et de métro de coût bas. Son paquet par la boîte d'ABS avec 900um desserrent le tube, 1meter, SC/UPC pigtailed. Ce multiplexeur brut de division de la longueur d'onde 1x16 est utilisé pour l'application cellulaire, des centres de traitement des données sont emballés étroitement ensemble au-dessus du 1270~1610nm excepté 1390nm et 1510nm. Le module brut de multiplexeur de division de la longueur d'onde 1x16 est protocole transparent et adapté aux applications comprenant l'Ethernet 10/1G, le 16/8/4/2/1G, le SDH/SONET, le CATV, la Manche de fibre, le FTTx, etc.
Caractéristiques
Basse perte par insertion
Isolement élevé de canal
Bande de passage large
L'époxyde libèrent sur le chemin optique
Applications
Ligne surveillance
Réseau de WDM
Application cellulaire
Télécommunication
Réseau d'Access
L'information de commande
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Nombre de canaux | Type de module | Type de câble | Longueur de fibre | Connecteur d'entrée |
Sortie connecteur |
|||||||
| CWDM | 01=1Channel La Manche 02=2 La Manche 03=3 La Manche 04=4 ...... 16=16Channel 17=17Channel 18=18Channel |
0=100x80x10 millimètre 1=142x102x14.5 millimètre boîte 2=LGX 3=19 support du ″ 1U X=Others |
00=none 09=900um Tube lâche 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
0=none |
Spécifications
|
Paramètre |
Unité |
16CH CWDM | ||
| Mux | Demux | |||
| Longueur d'onde de la Manche | nanomètre |
1270,1290,1310,1330,1350,1370,1410,1430, 1450,1470,1490,1510,1530,1570,1590,1610 |
||
|
Longueur d'onde centrale |
nanomètre | ±0.5 | ||
| Espacement de la Manche | nanomètre | 20 | ||
|
Bande passante de la Manche |
nanomètre | >13 | ||
| Perte par insertion maximum | DB | <>4,5 ou <3> | <4> | |
| Ondulation de la Manche | DB | 0,3 | ||
|
Isolement |
Adjacent | DB | >30 | |
| Non adjacent | DB | >40 | ||
|
La température de perte d'inertisation |
dB/℃ |
<0> |
||
|
La température de longueur d'onde |
nanomètre ℃ |
<0> | ||
|
Personne à charge de polarisation |
DB | <0> | ||
|
Mode de polarisation |
DB | <0> | ||
| Directivité | DB | >50 | ||
| Perte de retour | DB | >45 | ||
| Manipulation maximum de puissance | mW | 300 | ||
| La température d'Opterating | ℃ | -5~+75 | ||
| Température de stockage | ℃ | -40~85 | ||
| Dimension de paquet | millimètre | L120x80x18 | ||
Note : 1. la personnalisation est disponible.
2. Spécifique avec le connecteur
Cascader de filtre
module optique de 1x16 CWDM
Vidéo
|
|
