commutateurs optiques de la fibre 2x2B

Name: commutateurs optiques de la fibre 2x2B
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-FSW-D2x2B
Price: 360.00 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Numéro De Modèle:	GZ-FSW-D2x2B
Nombre De Pièces:	1PC
Prix:	Négociable
Delivery Time:	2-7 jours de travail
Payment Terms:	T/T, Western Union

Informations détaillées

Product Description

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE RoHS ISO9001

Nom de produit:

commutateur de dérivation à fibre optique

La Manche:

D2x2 (4x4)

Longueur d'onde:

1310&1550nm

Commandez le type:

Verrouillage

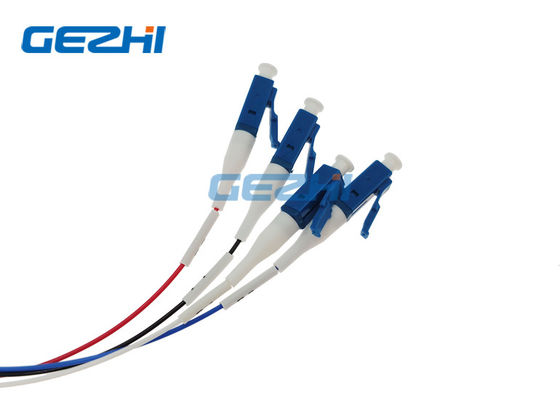

Connecteur:

LC/UPC

Application:

Intégration de modules et de systèmes

Détails d'emballage:

2pcs dans une mousse avec la boîte en plastique

Capacité d'approvisionnement:

60000pcs par mois

Mettre en évidence:

contact shunt 4x4 fibreoptique

Verrouillage du module de contact shunt

1550nm verrouillant le commutateur optique

Product Description

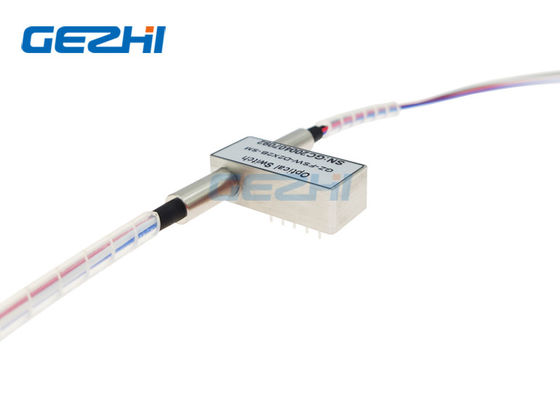

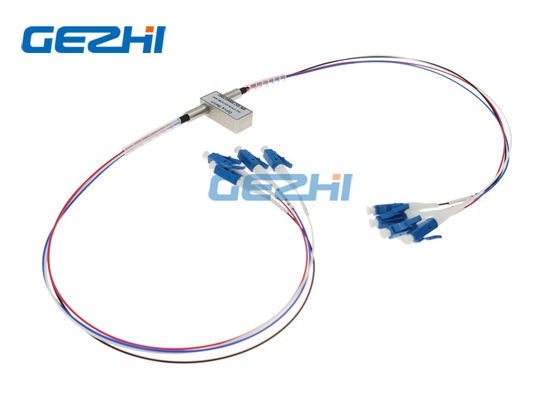

Double contact shunt 4x4 fibreoptique de commutateurs optiques de la fibre 2x2B mini

Le double 2x2B de GEZHI est conçu pour l'usage dans des instruments de mesure et des réseaux de transmission de fibre optique. Son vient avec 4 entrés et 4 produits. Ce mini contact shunt fibreoptique 4x4 est réalisé utilisant une configuration opto-mécanique et actionné par l'intermédiaire d'un signal de commande électrique. Cette conception avancée de GEZHI conjuguent les commutateurs optiques de la fibre 2x2B offrant de forte stabilité sans précédent aussi bien qu'un coût bas inégalé.

Caractéristiques

Fortement stable et fiable

Temps court de commutation

Design compact, taille miniature
Basse perte par insertion

Gamme de longueurs d'onde fonctionnante large
Verrouillage et Non-verrouillage de sécurité
Mode unitaire ou facultatif à plusieurs modes de fonctionnement

Applications

Moniteur système
OADM configurable

Metropolitan Area Network
R&D dans le laboratoire

Spécifications

Paramètres	Unité	GZ-FSW-D2×2B
Gamme de longueurs d'onde	nanomètre	670~980	1260~1650
Longueur d'onde fonctionnante	nanomètre	670/785/850/980	1310/1490/1550/1625/1650
Perte par insertion	DB	Type : 0,8 maximum : 1,2	Type : 0,6 maximum : 1,0
Perte de retour	DB	MM≥30 SM≥50
Interférence	DB	MM≥30 SM≥55
PDL	DB	≤0.05
WDL	DB	≤0.25
TDL	DB	≤0.25
Répétabilité	DB	≤±0.02
Alimentation d'énergie	v	3,0 ou 5,0
Vie	périodes	≥107
Commutez le temps	Mme	≤8
Puissance de transmission	mW	≤500
Température de fonctionnement	℃	-20~+70
Température de stockage	℃	-40~+85
Poids	g	16
Dimension	millimètre	(L) 27.0× (W) 12.6× (H) 8,0 la personnalisation (±0.2mm) est disponible.

L'information d'ordre

GZ-FSW-D2x2B-x-xx-x-x-x-xx-x-x

Mode	Longueur d'onde	Type de tension	Modèle de contrôle	Type de fibre	Diamètre de fibre	Longueur de fibre	Connecteur
S=SM M=MM	85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others	3=3V 5=5V	L=Latching Verrouillage de N=Non-	5=50/125 6=62.5/125 9=9/125 X=Others	25=250um 90=900um 20=2.0mm 30=3.0mm X=Others	1=1m 2=1.5m X=Others	0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC

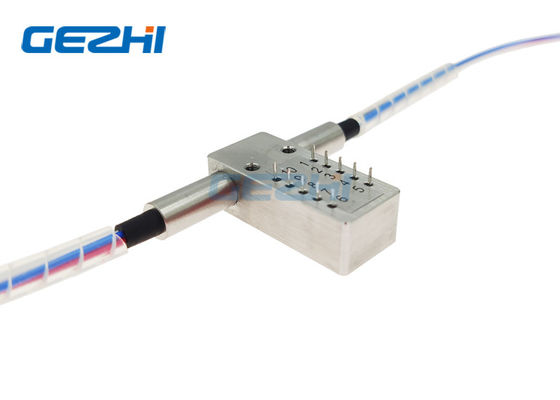

Goupilles

Modèle de contrôle	Chemin optique	Commande électrique				Capteur de statut
D2×2B	Pin de lumière	1	5	6	10	2 ou 3	3-4	7-8	8-9
Non-verrouillage	P1-P3 P1'-P3	--	--	--	--	Fin	Ouvert	Ouvert	Fin
Non-verrouillage	P1-P4, P1'-P4 P3-P2, P3'-P2	V+	--	--	LA terre	Ouvert	Fin	Fin	Ouvert

Électrique

Caractéristiques	Tension	Actuel	Résistance
verrouillage 5V	4.5~5.5	36~44mA	125Ω
Non-verrouillage 5V	4.5~5.5	26~32mA	175Ω
verrouillage 3V	2.7~3.3	54~66mA	50Ω
Non-verrouillage 3V	2.7~3.3	39~47mA	70Ω

Image de paquet
