| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | 18CH-CWDM-M |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 5-8 jours de travail |
| Payment Terms: | T/T, Western Union |

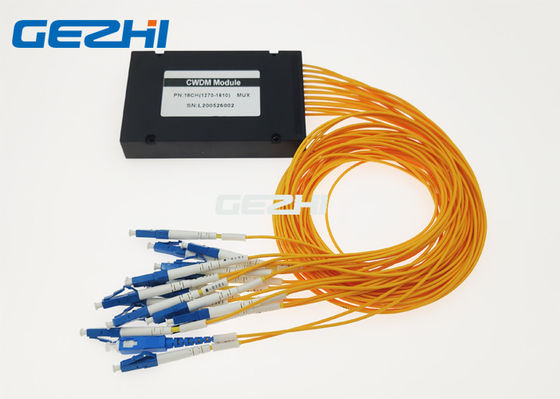

composants optiques de multiplexeur de 1x18 CWDM de fibre passive de module
Multiple passif de GEZHI 1x18 CWDM basé sur la technologie en couche mince diélectrique de filtre qui a conçu pour l'intégration dans des réseaux d'accès et de métro de coût bas. Son paquet de la boîte d'ABS de 120*80*18mm avec 900um desserrent le tube, 1meter, le connecteur de COM-SC/UPC, l'autre sortie avec le connecteur de LC/UPC. Les composants optiques de fibre passive de 1x18 CWDM est un multiplexeur optique qui peut multiplexer jusqu'à 18 sources de CWDM sur une fibre optique simple avec seulement la perte par insertion du lien 3.5dB. Le module passif de multiplexeur de GEZHI 1x18 CWDM (composants optiques de fibre) a l'isolement élevé de canal et peut donc être employé dans un système bidirectionnel. Le module peut être utilisé comme multiplexeur ou démultiplexeur et emploie une fente simple dans un cadre ou peut être employé, autonome, dans une N-boîte.
Caractéristiques
Peut être employé comme multiplexeur ou démultiplexeur
Peut être autonome utilisé dans une N-boîte
perte par insertion du lien 3.5dB
18 canaux par fibre
Bidirectionnel
Applications
Réseaux visuels optiques
Production d'événement
Réseaux de CWDM
Réseaux de fibre foncée
Réseaux de contribution d'émission
Spécifications
|
Paramètre |
Unité |
multiplexeur de passif de 1x18 CWDM | ||
| Mux | Demux | |||
| Longueur d'onde de la Manche | nanomètre |
1270~1610nm |
||
|
Longueur d'onde centrale |
nanomètre | ±0.5 | ||
| Espacement de la Manche | nanomètre | 20 | ||
|
Bande passante de la Manche |
nanomètre | >14 | ||
| Perte par insertion maximum | DB | <5>.5 ou <3> | <5> | |
| Ondulation de la Manche | DB | 0,3 | ||
|
Isolement |
Adjacent | DB | >30 | |
| Non adjacent | DB | >40 | ||
|
La température de perte d'inertisation |
dB/℃ |
<0> |
||
|
La température de longueur d'onde |
nanomètre ℃ |
<0> | ||
|
Personne à charge de polarisation |
DB | <0> | ||
|
Mode de polarisation |
DB | <0> | ||
| Directivité | DB | >50 | ||
| Perte de retour | DB | >45 | ||
| Manipulation maximum de puissance | mW | 300 | ||
| La température d'Opterating | ℃ | -5~+75 | ||
| Température de stockage | ℃ | -40~85 | ||
| Dimension de paquet | millimètre | L120x80x18 | ||
Note : 1. la personnalisation est disponible.
2. Spécifique avec le connecteur
Cascader de filtre
L'information de commande
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Nombre de canaux | Type de module | Type de câble | Longueur de fibre | Connecteur d'entrée |
Sortie connecteur |
|||||||
| CWDM | 01=1Channel La Manche 02=2 La Manche 03=3 La Manche 04=4 ...... 16=16Channel 17=17Channel 18=18Channel |
0=100x80x10 millimètre 1=142x102x14.5 millimètre boîte 2=LGX 3=19 support du ″ 1U X=Others |
00=none 09=900um Tube lâche 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
0=none |

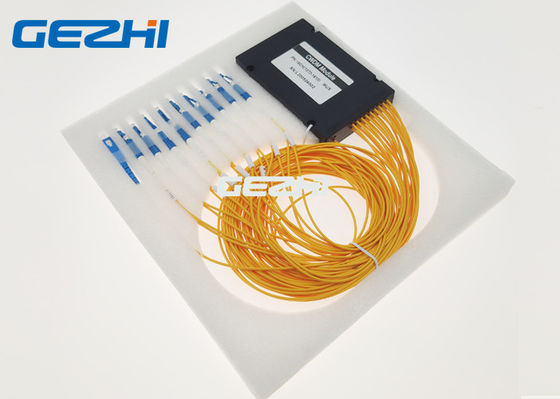

paquet passif de module de multiplexeur de 1x18 CWDM

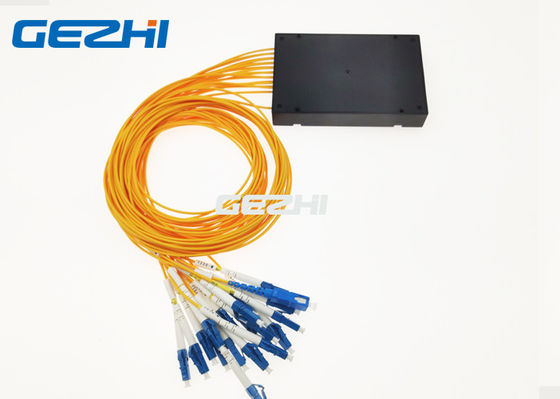

module passif de multiplexeur de 1x18 CWDM

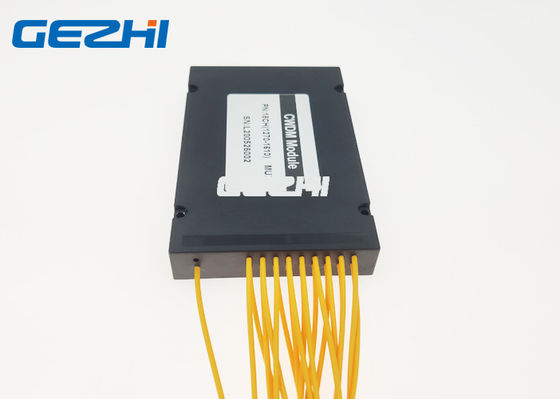

Composants optiques de fibre de CWDM
Vidéo
|
|
