| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | 1x2FWDM |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 5-8 jours de travail |
| Payment Terms: | T/T, Western Union |

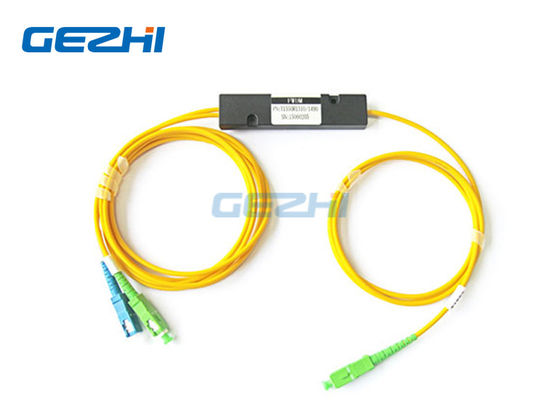

Dispositif de WDM FWDM de filtre de FTTH/FTTX 1310/1550/1490nm
Le dispositif de WDM FWDM de filtre du FTTH/FTTX de GEZHI est basé sur la technologie de filtre de la couche mince avec T1550nm R1310&1490nm. Le dispositif comporte le chemin optique libre époxyde, rapport élevé d'extinction, basse perte par insertion, hauts fiabilité et de forte stabilité.
Le dispositif de WDM FWDM de filtre de FTTH/FTTX 1310/1550/1490nm sont adaptés aux besoins du client aux bandes particulières de longueur d'onde pour vos applications spéciales. Car vous pourriez savoir, le système de GEPON lui-même fonctionne le 1310 /1490, ainsi le signal de CATV ici est fourni au-dessus de la même fibre utilisant 1550nm, et FWDM est un endroit où tous ce get « mélangés ».
|
Caractéristiques |
Applications |
|
|
Spécifications
| Paramètres | Unité | Dispositif de FWDM | ||
| Longueur d'onde fonctionnante T : longueur d'onde de transmission R : longueur d'onde de réflexion 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nanomètre | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| Perte par insertion | DB | Transmission : ≤ 0,6 | ||
| Réflexion : ≤ 0,4 | ||||
| Isolement de canal de transmission | DB | ≥ 30 | ||
| Isolement de la Manche de réflexion | DB | ≥ 17 | ||
| PDL | DB | ≤ 0,1 | ||
| Stabilité thermique de longueur d'onde | nm/℃ | ≤ 0,003 | ||
| Stabilité thermique de perte par insertion | dB/℃ | ≤ 0,005 | ||
| Perte de retour | DB | ≥ 45 | ||
| Puissance optique | mW | ≤ 500 | ||
| Température de fonctionnement | ℃ | -10 | +70 | ||
| Température de stockage | ℃ | -40 | +85 | ||
| Hygrométrie | % | 5 | 95 | ||
| Dimension | millimètre | Φ5.5×34 | Φ4.2×25 | 90×20×10 |
| Note : 1. la personnalisation est disponible. 2. spécifique sans connecteur, et ajoutez une perte 0.2dB supplémentaire par connecteur. |
||||
Décrivez A est pour T13/R15, T14/R1315, WDM de filtre de T1415/R13 FTTX
L'image B est pour T15/R13, T13/R1415, T15/R1314, WDM de filtre de T1314/R15 FTTX
L'information de commande :
| A | B | C | D | E |
| Longueur d'onde | Type de tube | Longueur de fibre (Incluez le connecteur) |
Connecteur | Dimension |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= d'autres |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
|
|
