| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | 1x2FWDM |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 5-8 jours de travail |
| Payment Terms: | T/T, Western Union |

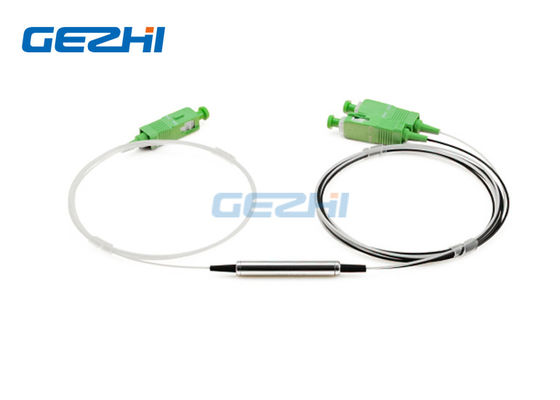

La transmission 1310nm reflètent les multiplexeurs basés sur filtre de WDM 1490/1550nm
FWDM, est connu en tant que le WDM basé sur filtre ou WDM de filtre. Il est basé sur la technologie de (TFF) de filtre de la couche mince. Le WDM de filtre est intensivement employé dans des réseaux de WDM, EDFA, amplificateurs de Raman, et instrumentation optique de fibre. Le dispositif combine ou sépare la lumière à différentes longueurs d'onde dans une gamme de longueurs d'onde large. Elles offrent la perte par insertion très basse, la basse perte de la dépendance de polarisation, l'isolement élevé et l'excellente stabilité environnementale.
La famille de produits du FWDM de GEZHI couvre après des fenêtres de longueur d'onde utilisées généralement dans les systèmes de fibre optique
|
Caractéristiques |
Applications |
|
|
Spécifications
| Paramètres | Unité | Dispositif de FWDM | ||
| Longueur d'onde fonctionnante T : longueur d'onde de transmission R : longueur d'onde de réflexion 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nanomètre | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| Perte par insertion | DB | Transmission : ≤ 0,6 | ||
| Réflexion : ≤ 0,4 | ||||
| Isolement de canal de transmission | DB | ≥ 30 | ||
| Isolement de la Manche de réflexion | DB | ≥ 17 | ||
| PDL | DB | ≤ 0,1 | ||
| Stabilité thermique de longueur d'onde | nm/℃ | ≤ 0,003 | ||
| Stabilité thermique de perte par insertion | dB/℃ | ≤ 0,005 | ||
| Perte de retour | DB | ≥ 45 | ||
| Puissance optique | mW | ≤ 500 | ||
| Température de fonctionnement | ℃ | -10 | +70 | ||
| Température de stockage | ℃ | -40 | +85 | ||
| Hygrométrie | % | 5 | 95 | ||
| Dimension | millimètre | Φ5.5×34 | Φ4.2×25 | 90×20×10 |
| Note : 1. la personnalisation est disponible. 2. spécifique sans connecteur, et ajoutez une perte 0.2dB supplémentaire par connecteur. |
||||
Décrivez A est pour T13/R15, T14/R1315, WDM de filtre de T1415/R13 FTTX
L'image B est pour T15/R13, T13/R1415, T15/R1314, WDM de filtre de T1314/R15 FTTX
La transmission 1310nm reflètent les multiplexeurs basés sur filtre de WDM 1490/1550nm
L'information de commande :
| A | B | C | D | E |
| Longueur d'onde | Type de tube | Longueur de fibre (Incluez le connecteur) |
Connecteur | Dimension |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= d'autres |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
|
|
