| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | WDM de filtre |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Delivery Time: | 5-8 jours de travail |
| Payment Terms: | T/T, Western Union |

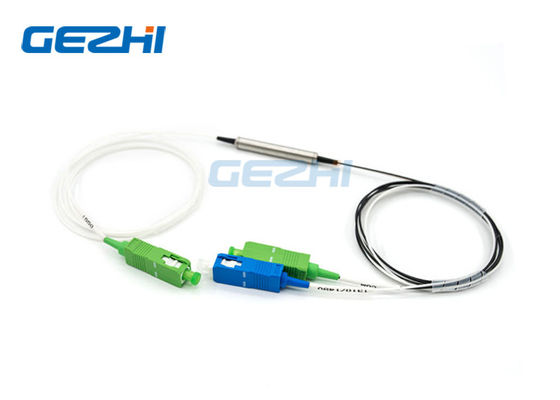

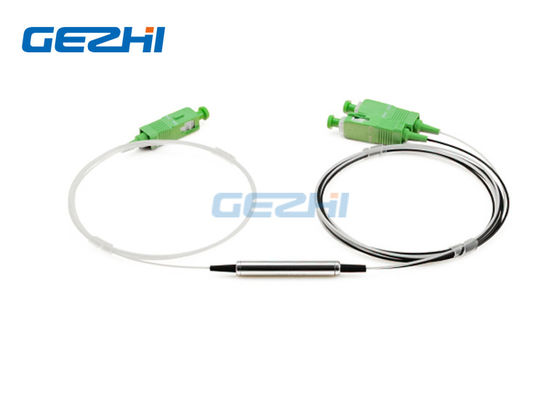

Le WDM élevé de filtre de l'isolement >50dB transmettent 1550nm, reflètent 1310 + 1490nm
Le WDM élevé de Triplex PON d'isolement basé sur la technologie du filtre de la couche mince (TFF). sont employés pour se dédoubler ou combiner deux longueurs d'onde ou plus, habituellement dans des systèmes de FTTH. Ce dispositif est célèbre par l'isolement élevé comme l'isolement >50dB de trasmission, et l'isolement >35dB de refelction. Ils offrent la perte par insertion très basse, la basse perte de la dépendance de polarisation, et l'excellente stabilité environnementale.
Nous pouvons fournir le divers WDM adapté aux besoins du client de filtre de longueur d'onde.
|
Caractéristiques |
Applications |
|
|
Spécifications
| Paramètre | WDM de T1550nm R1310&1490nm |
|---|---|
| Gamme de longueurs d'onde de fonctionnement (bande de passage) | T1528~1620nm |
| Gamme de longueurs d'onde de fonctionnement (reflétez la bande) | 1260-1360 nanomètre et 1480-1500 nanomètre |
| Perte par insertion (bande de passage) | DB du ≤ 0,8 |
| Perte par insertion (reflétez la bande) | DB du ≤ 0,6 |
| Isolement (bande de passage) | DB du ≥ 50 |
| Isolement (reflétez la bande) | DB du ≥ 35 |
| Ondulation | DB du ≤ 0,3 |
| Perte de retour | DB du ≥ 50 |
| Directivité | DB du ≥ 50 |
| Manipulation maximum de puissance | 300 mW |
| Température de fonctionnement | -5°C | +70°C |
| Température de stockage | -40°C | +85°C |
| Dimensions de paquet - tube lâche de 900µm ou fibre nue | 5.5mm (Φ) X 38.0mm (l) |
Note1 : Toutes les valeurs spécifiques sont sans connecteurs.
Note2 : Caractéristiques de plus haute performance disponibles sur demande.
WDM élevé de filtre de Triplex PON d'isolement
L'information de commande :
| B | C | D | E | |
| Longueur d'onde | Type de tube | Longueur de fibre (Incluez le connecteur) |
Connecteur | Dimension |
|
Type élevé d'isolement de HISOT15R13/14=T1550 R1310/1490 |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= d'autres |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5535=Φ5.5×35mm 5538=Φ5.5×38mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
|
|
