| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | 1x2FWDM-R/B |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 5-8 jours de travail |
| Payment Terms: | T / T, Western Union |

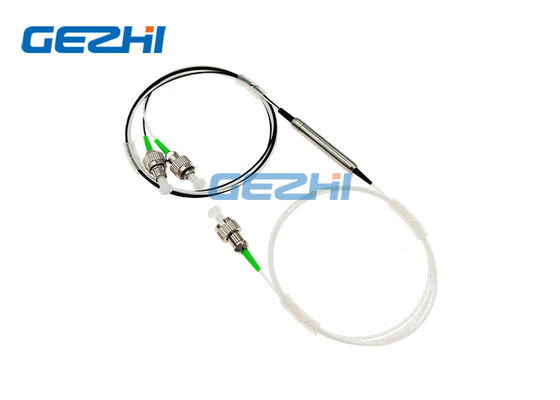

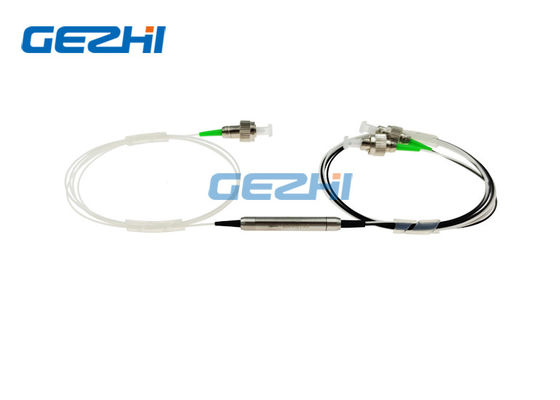

Filtre rouge/bleu de C-bande du passage MWDM 1x2 DWDM de diviseur
Ce WDM de Micro-optique utilise la technologie de revêtement de la couche mince et la conception de propriété industrielle de l'emballage micro d'optique de liaison en métal de non-flux. Il fournit la basse perte par insertion, l'isolement élevé de canal, la sensibilité de basse température et le chemin optique libre époxyde.
GEZHI Photonics CO., Ltd's fournit les filtres et les connecteurs adaptés aux besoins du client de bande pour rencontrer le contrôle spécial et les applications. Les unités de filtrage sont disponibles avec les tubes en acier, 2 bâtis de support de la fente 1U, le module que l'on peut brancher, ou les boîtes d'ABS.
| Caractéristiques | Application |
|
|
Spécifications de performances
| Type | FWDM | ||
| Longueur d'onde de la Manche de passage | nanomètre | 1547~1561 (rouge) | 1530~1543.2 (bleu) |
| Longueur d'onde de canal de réflexion | nanomètre | 1530~1543.2 (bleu) | 1547~1561 (rouge) |
| Perte par insertion de la Manche de passage | DB | ≤0.60 | |
| Perte par insertion de la Manche de réflexion | DB | ≤0.40 | |
| Ondulation de la Manche | DB | ≤0.3 | |
| Isolement à canal adjacent | DB | ≥30 | |
| Isolement exprès de canal | DB | ≥12 | |
| PDL | DB | ≤0.1 | |
| PMD | Ps/nm | ≤0.1 | |
| Directivité | DB | ≥55 | |
| Perte de retour | DB | ≥50 | |
| Manipulation de puissance | mW | 300 | |
| Température de fonctionnement | ℃ | -5~+70 | |
| Température de stockage | ℃ | -40~+85 | |
| Dimensions de paquet | millimètre | φ5.5x35 | |
Note : 1. la personnalisation est disponible.
2. La perte par insertion n'inclut pas le connecteur, chaque connecteur ajoutera la perte 0.2dB.
3. L'autre longueur d'onde peut être faite sur requête du client. Par exemple, bande L R/B, bande L de c.
L'information de commande
| Longueur d'onde | Spéc. de paquet | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
| Longueur d'onde de R/B=Red/Blue |
1= Φ5.5mm×35mm 2= 90×20×10 millimètre 3=100×80×10.5 millimètre 4= 120×80×18 millimètre 5=140×115×18 millimètre 6=19 » 1U Rackmount X= d'autres |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
Solution simple de fibre de DWDM avec filtre rouge/bleu de bande de C
Les longueurs d'onde voyageant au-dessus de la fibre foncée sont coupées en deux bandes spectrales à l'aide de filtre rouge/bleu de bande de C aux deux extrémités de la fibre foncée. Elle permet pour utiliser la mèche simple de fibre pour transmettre et recevoir, de ce fait maximiser de manière significative l'investissement et diminuer des coûts.
GEZHI assurent également WDM rouge/bleu adapté aux besoins du client de longueur d'onde de filtre, 100Ghz DWDM Mux Demux, module de CWDM, le module d'A.W.G. 40channel, 2x2 dévient les commutateurs optiques etc….
|
|
