| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | WDM de filtre |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 5-8 jours de travail |
| Payment Terms: | T/T, Western Union |

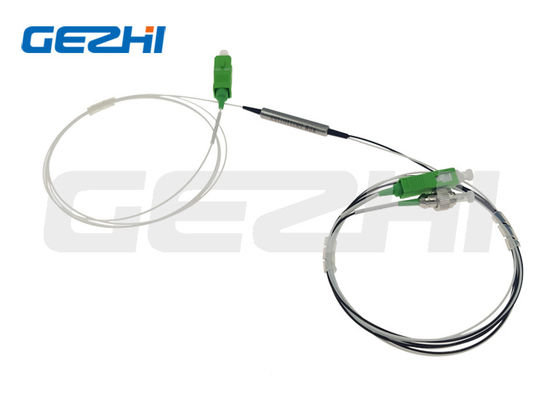

Tube de WDM de filtre de la réflexion 1310/1490/1550nm 1x2 de la transmission 1620nm pour OTDR
Le filtre optique est un instrument qui est utilisé pour la sélection de longueur d'onde, qui peut choisir des longueurs d'onde exigées à partir d'un grand nombre de longueurs d'onde et rejeter les longueurs d'onde d'addition. Il peut utilisé dans la sélection de longueur d'onde, le filtre de l'amplificateur optique, égalisation de gain, multiplexage optique/démultiplexant.
WDM de fibre optique FTTX 1625nm FWDM-1625 de filtre est fait par les composants optiques spéciaux et technologie de pointe, il peut a profondément laissé le passage de la longueur d'onde 1260-1590nm mais refléter efficacement la longueur d'onde 1600-1670nm. Ce produit est principalement employé dans l'essai en ligne de fibre optique. C'est composant idéal du filtrage de la fibre optique 1625/1650nm.
|
Caractéristiques |
Applications |
|
|
Spécifications
| Paramètre | Spécifications | |
| Longueur d'onde centrale (nanomètre) | 1625 | |
| Longueur d'onde de bande de passage (nanomètre) | 1600~1670 | |
| Longueur d'onde de réflexion (nanomètre) | 1260~1590 | |
| Perte par insertion | Passage (C→T)@PB | ≤0.8 |
| Reflétez (C→R)@SB | ≤0.6 | |
| Isolement (passage) | ≥40 | |
| Isolement (référence) | ≥15 | |
| Directivité (DB) | ≥55 | |
| Perte de retour (DB) | ≥45 | |
| PDL (DB) | ≤0.10 | |
| Stabilité thermique de perte par insertion (DB) | ≤0.005 | |
| Manipulation de puissance (mW) | ≤500 | |
| Température de fonctionnement (℃) | 0 | +70 | |
| Température de stockage (℃) | -40 | +85 | |
| Dimensions (millimètres) | Φ5.5xL35mm | |
Note : Caractéristiques de plus haute performance disponibles sur demande.
L'information de commande :
| FWDM | Longueur d'onde de passage | Type de module | Type de câble | Longueur de fibre | connecteur |
| FWDM | 1625nm | tube 00=Glass S1=Φ5.5x35mm A0=90x20x10mm Boîte 100x80x10mm d'A1=ABS Boîte 120x80x18mm d'A2=ABS Boîte 140x115x15mm d'A3=ABS L1=LGX 129*29*130mm Insertion de L2=LGX dans le support 2slot Insertion de L4=LGX dans le support 4slot R1=19 » 1 support d'U Support du ″ 1U de R2=2slot 19 Support du ″ 1U de R4=4slot 19 X=Customized |
fibre 00=bare tube 09=900um lâche 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m X=Customized |
00=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
|
|
