| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | FWDM-T15R13/14 |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 5-8 jours de travail |
| Payment Terms: | T/T, Western Union |

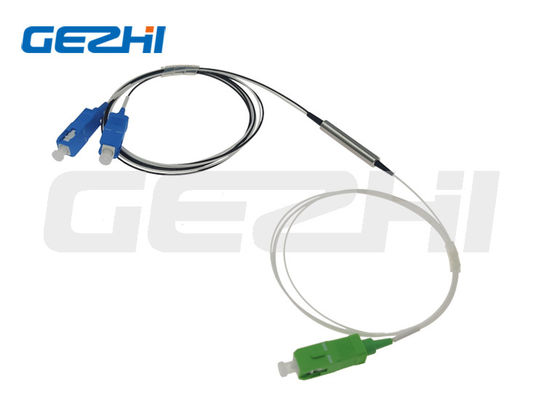

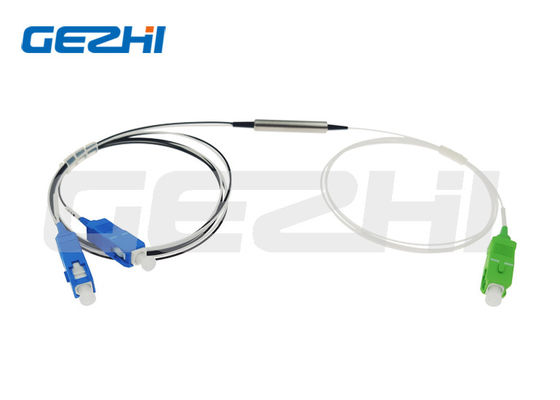

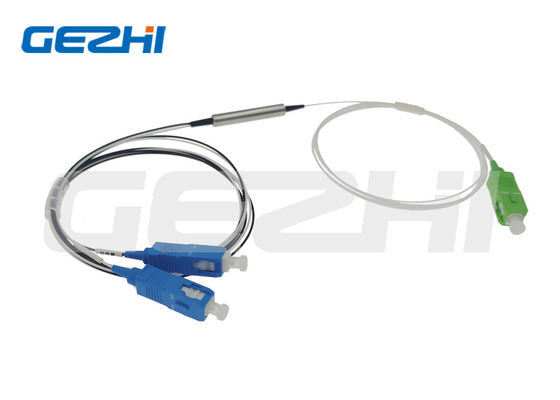

WDM de FILTRE de FWDM de fibre optique FTTH 1310/1490/1550nm
Le WDM est un du composant de noyau dans l'architecture de FTTH. Le WDM de FTTH utilise des filtres d'interférence de la couche mince de haute performance pour fournir la représentation passe-bande exceptionnelle. Avec la configuration bidirectionnelle, il peut être appliqué unité d'Ontario et d'OLT à équipement.
|
Caractéristiques |
Applications |
|
|
Spécifications
| Paramètres | Unité | Dispositif de FWDM | ||
| Longueur d'onde fonctionnante T : longueur d'onde de transmission R : longueur d'onde de réflexion 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nanomètre | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| Perte par insertion | DB | Transmission : ≤ 0,6 | ||
| Réflexion : ≤ 0,4 | ||||
| Isolement de canal de transmission | DB | ≥ 30 | ||
| Isolement de la Manche de réflexion | DB | ≥ 17 | ||
| PDL | DB | ≤ 0,1 | ||
| Stabilité thermique de longueur d'onde | nm/℃ | ≤ 0,003 | ||
| Stabilité thermique de perte par insertion | dB/℃ | ≤ 0,005 | ||
| Perte de retour | DB | ≥ 45 | ||
| Puissance optique | mW | ≤ 500 | ||
| Température de fonctionnement | ℃ | -10 | +70 | ||
| Température de stockage | ℃ | -40 | +85 | ||
| Hygrométrie | % | 5 | 95 | ||
| Dimension | millimètre | Φ5.5×35 | 90×20×10 | |
| Note : 1. la personnalisation est disponible. 2. a spécifié sans connecteur, et ajoute une perte 0.2dB supplémentaire par connecteur. |
||||
La transmission 1310nm reflètent les multiplexeurs basés sur filtre de WDM 1490/1550nm
L'information de commande :
| B | C | D | E | |
| Longueur d'onde | Type de tube | Longueur de fibre (Incluez le connecteur) |
Connecteur | Dimension |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= d'autres |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
|
|
