| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | GZ-8CH CWDM |
| Nombre De Pièces: | 1 |
| Prix: | Get Latest Price |
| Delivery Time: | jours 2~7working |

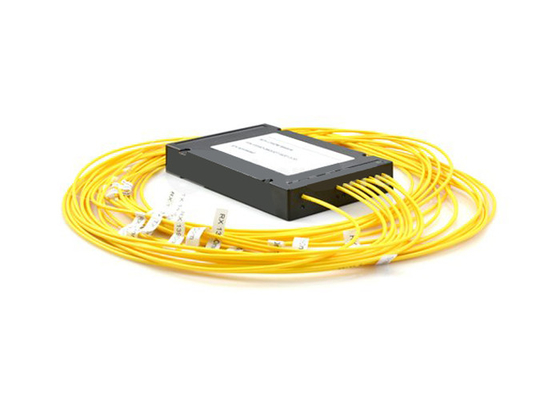

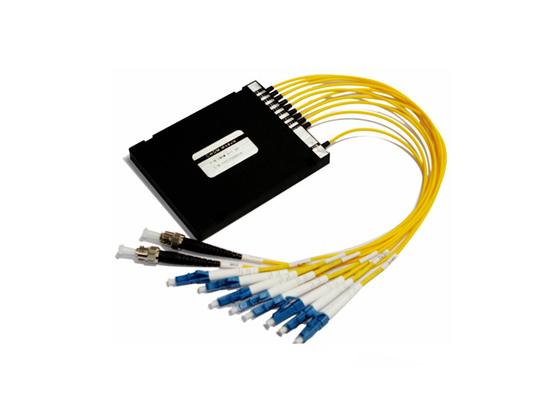

8 module de la Manche CWDM Mux Demux 1470~161nm LC pour le système optique de mise en réseau de transport
GEZHI Photonics offre une gamme complète de CWDM Mux-Demux et optique ajoutez les unités du multiplexeur de baisse (OADM) pour adapter à toutes les applications et solutions réseau de sortes. Des quelques les plus communs sont : Gigabit et Ethernet 10G, SDH/SONET, atmosphère, ESCON, Manche de fibre, FTTx et CATV.
La fibre simple de longueur d'onde de 8Channel de GEZHI Photonics de division de connecteur brut du multiplexeur (CWDM Mux/Demux) 1470~1610nm LC dans le système optique de mise en réseau de transport utilise la technologie de revêtement de la couche mince et la conception de propriété industrielle de l'emballage micro d'optique de liaison en métal de non-flux. Elle fournit la basse perte par insertion, l'isolement élevé de canal, la bande de passage large, la sensibilité de basse température et le chemin optique libre époxyde. Nos produits de CWDM Mux Demux fournissent jusqu'à le canal 16 le canal ou même 18 multiplexant sur une fibre simple.

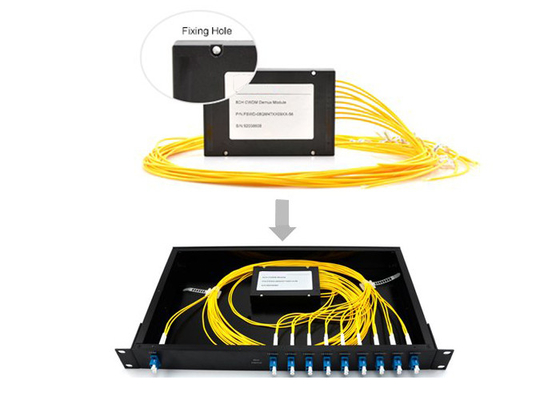

Directement la la basse perte par insertion est nécessaire dans des réseaux de WDM, nous peut également s'ajouter « sautent le composant » dans un module de CWDM Mux/Demux pour réduire l'IL comme option. Le type standard de paquet de CWDM Mux/Demux incluent : Paquet de boîte d'ABS, pakcage de LGX et 19" 1U rackmount.
Caractéristiques :
Application
Spécifications :
| Paramètre | La Manche 4 | La Manche 8 | La Manche 16 | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Longueur d'onde de la Manche (nanomètre) | 1270~1610 | ||||||
| Exactitude centrale de longueur d'onde (nanomètre) | ±0.5 | ||||||
| Espacement de la Manche (nanomètre) | 20 | ||||||
| Bande passante de la Manche (largeur de bande de @-0.5dB (nanomètre) | >13 | ||||||
| Perte par insertion (DB) | ≤1.6 | ≤2.5 | ≤4.5 | ||||
| Uniformité de la Manche (DB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| Ondulation de la Manche (DB) | 0,3 | ||||||
| Isolement (DB) | Adjacent | NON-DÉTERMINÉ | >30 | NON-DÉTERMINÉ | >30 | NON-DÉTERMINÉ | >30 |
| Non adjacent | NON-DÉTERMINÉ | >40 | NON-DÉTERMINÉ | >40 | NON-DÉTERMINÉ | >40 | |
| Sensibilité de température de perte d'inertisation (dB/℃) | <0> | ||||||
| Décalage de la température de longueur d'onde (nm/℃) | <0> | ||||||
| Perte dépendante de polarisation (DB) | <0> | ||||||
| Dispersion de mode de polarisation | <0> | ||||||
| Directivité (DB) | >50 | ||||||
| Perte de retour (DB) | >45 | ||||||
| Manipulation maximum de puissance (mW) | 300 | ||||||
| La température d'Opterating (℃) | -5~+75 | ||||||
| Température de stockage (℃) | -40~85 | ||||||
| Dimension de paquet (millimètres) | L100 X W80 X H10 | L140 X W115 X H18 | |||||
Les spécifications peuvent changer sans préavis.
En haut les spécifications sont pour le dispositif sans connecteur.
L'information de commande
| CWDM | XX | X | XX | X | X | XX |
| Nombre de canaux |
Confi - guration |
la 1ère Manche | Type de fibre | Longueur de fibre | Connecteur d'In/Out | |
|
La Manche 04=4 La Manche 08=8 La Manche 16=16 La Manche 18=18 La Manche de N=N |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |

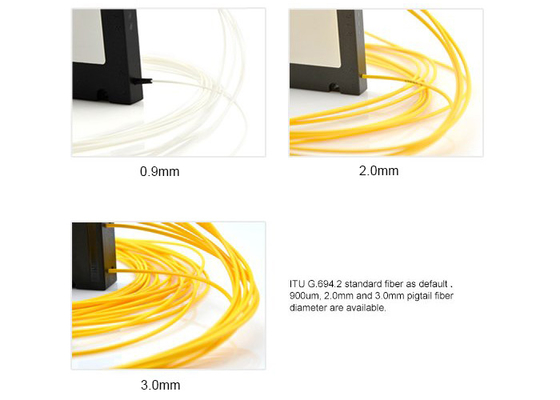

fibre 1=Bare tube 2=900um lâche 3=2mmCable 4=3mmCable |
1=1m 2=2m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Specify |
Système de passif de CWDM Mux Demux avec l'émetteur-récepteur actif de CWDM SFP
|
|
