1 duplex optique du multiplexeur LC/UPC de fibre de WDM de RU Rack Chassis pour des liens de CATV

Les unités GEZHI PhotonicsCoarse Wavelength Division Multiplexing sont une solution de réseau plug-and-play flexible qui permet aux opérateurs de réseau de mettre en œuvre de manière rentable des réseaux optiques WDM point à point ou en anneau.

Nos CWDM MUX DEMUX sont parfaitement adaptés au transport des services PDH, SDH / SONET, ETHERNET sur WWDM, CWDM et DWDM dans les réseaux optiques métropolitains de périphérie et d'accès.

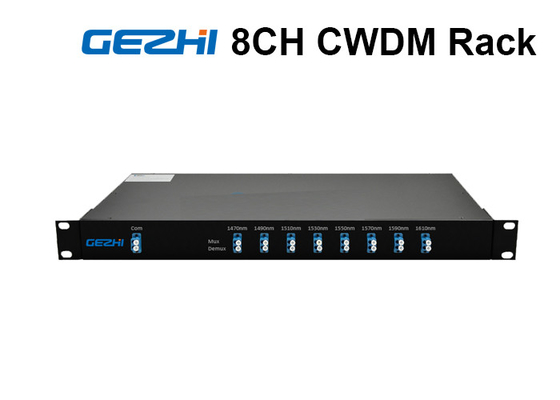

Panneau avant de 8ch 1310-1610nm CWDM Mux Demux, type B

Les connecteurs, situés à l'avant des modules CWDM Mux Demux, sont étiquetés et utilisent le même code couleur que celui utilisé pour indiquer la longueur d'onde des émetteurs-récepteurs CWDM individuels.Les connecteurs à l'extrémité des émetteurs-récepteurs CWDM sont codés par couleur de la même manière, ce qui simplifie le processus de connexion d'un émetteur-récepteur CWDM à son port de périphérique associé.





Nos composants satisfont ou dépassent les spécifications standard du marché pour les composants optiques.Il n'est peut-être pas encore tout à fait évident de définir plus étroitement différents paramètres tels que l'isolement.Le diagramme suivant illustre les paramètres les plus importants, suivant le "modèle de la boîte rouge", conformément à l'UIT.Le canal, y compris sa bande passante et son isolation telles que définies par les spécifications du composant, délimite une boîte.Le spectre de transmission mesuré de chaque canal doit être au-dessus de la boîte.Il ne peut en aucun cas interférer avec un boîtier (canal) voisin.Par conséquent, les pertes d'isolement et d'insertion doivent être maintenues dans les limites définies par les longueurs d'onde centrales et la largeur de bande définies.
