4 duplex des canaux CWDM Mux Demux Photonics CWDM OADM pour le trafic est et d'ouest

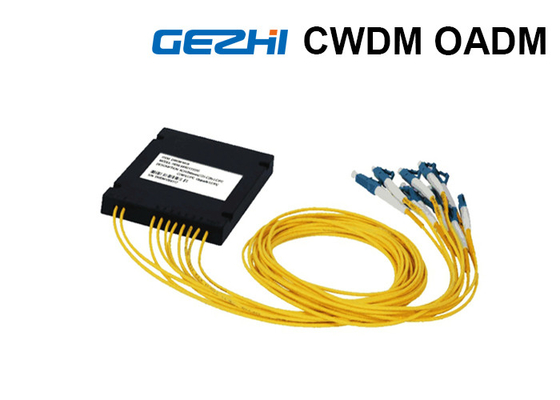

Duplex de GEZHI Photonics CWDM OADM pour le trafic d'Est-et-ouest

Les modules duplex de CWDM/AD ajoutent (multiplex) et laissent tomber (démultiplexer) des longueurs d'onde choisies au-dessus du double duplex CWDM MUX de fibre et du lien de DEMUX pour le trafic d'Est-et-ouest.

Les modules de GEZHI PHOTONICS CWDM OADM (CWDM/AD) sont multiplexage de Division de vague de cours (CWDM) optique ajoutent et laissent tomber les multiplexeurs (OADM). « Ajoutez » et la « baisse » se rapportent ici à la capacité du dispositif pour ajouter un ou plusieurs nouveaux canaux de longueur d'onde à un signal existant de WDM de multi-longueur d'onde, et pour laisser tomber (enlever) un ou plusieurs canaux, passant ces signaux à un autre chemin de réseau.

Le CWDM/AD est un optique passif s'ajoute/multiplexeur de baisse conçu pour point par point, l'anneau, ou les applications de configurations d'autobus qui fournit la solution idéale pour la demande croissante de largeur de bande sur des réseaux d'accès d'entreprise et de métro et fournit des économies dramatiques aux fabricants d'équipement du réseau, leur permettant de développer les systèmes d'accès de métro qui sont inférieurs dans le coût, plus faciles à la disposition et plus simples à utiliser.

Canaux supplémentaires/abandonnés sont connectés à n'importe lequel d'émetteurs-récepteurs de GEZHI PHOTONICS CWDM du côté d'équipement, et nous fournissons également des configurations gauches facultatives comme : Port exprès de port, de port de moniteur, de bande passante 1310nm et port 1550nm pour ces multiplexeurs selon le choix de client.

Front Panel Details



Un port commun :

• Entrée et sortie de tronc dans le trafic occidental et est.
• Connecteurs de LC, de Sc, de St et de FC disponibles.

B port s'ajoutent/baisses sur l'ouest :

• Ajoutez et laissez tomber sur l'ouest.
• Connecteurs de LC, de Sc, de St et de FC disponibles.
• Conforme à la norme à partir de 1270 nanomètre d'ITU-T G.657A1 CWDM à 1610nm, avec l'augmentation 20nm

C port s'ajoutent/baisses sur l'est :

• Ajoutez et laissez tomber sur l'est.
• Connecteurs de LC, de Sc, de St et de FC disponibles.
• Conforme à la norme à partir de 1270 nanomètre d'ITU-T G.657A1 CWDM à 1610nm, avec l'augmentation 20nm

NOTE :
La disposition réelle dépend du type choisi de connecteur aussi bien que d'autres facteurs. Cependant, le plan principal reste le sameWe fournissent également des configurations gauches facultatives comme : Port exprès de port, de port de moniteur, de bande passante 1310nm et port 1550nm pour ces multiplexeurs selon le choix de client, en utilisant avec 1310nm le legs SDH/SONET, longueurs d'onde de CWDM 1270, 1290, 1310, 1330 et 1350nm ne devraient pas être employés. En employant avec 1550nm le legs SDN/SONET, longueurs d'onde de CWDM 1510, 1530, 1550, 1570 et 1590nm ne devraient pas être employés.
