| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | module de 1x4 ch CCWDM |
| Nombre De Pièces: | 1 pour le module de 1x4 ch CCWDM |
| Prix: | Get Latest Price |
| Delivery Time: | jours 2~7working |

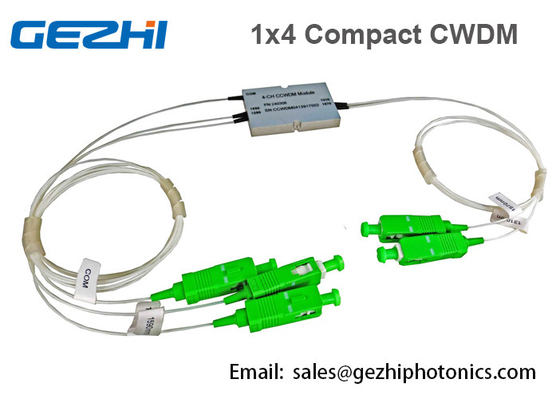

1x4 ch CCWDM optique Mux/module de Demux dans le réseau optique passif
GEZHI Photonics CCWDMs. Les multiplexeurs bruts compacts de division de longueur d'onde, ou le CCWDMs, sont des modules optiques intégrés qui sont conçus pour améliorer de manière significative la représentation optique, tout en réduisant le coût de fabrication, dans un paquet moins de 1/4 de la taille des modules conventionnels de CWDM.
Notre exactitude et stabilité élevée de longueur d'onde de caractéristique de CCWDMs, basse perte par insertion, isolement élevé, perte dépendante de basse polarisation et un chemin optique sans époxyde. Notre Telcordia 1209/1221-qualified CCWDM construit sur la plate-forme de propriété industrielle de banc optique de GEZHI Photonics, et nous croyons qu'elle a la plus petite empreinte de pas de n'importe quel CWDMs comparable. Avec un espacement de canal de 20 nanomètre et caractéristiques passe-bandes larges, elle tient compte des applications de réseau de la télématique ou de télécom avec les lasers non refroidis bons marchés. Ces CCWDM Mux/Demuxes sont disponibles dans des quatre ou huit canaux et incluent un port d'expansion pour 16 systèmes de canal.
Caractéristiques
Applications
Paramètres :
| Description | Unité | Minute | Typique | Maximum. | ||
| Perte facultative de canal | DB | 0,8 | 1,0 | |||
| Largeur de bande de passage | nanomètre | 13 | ||||
| Planéité | DB | 0,3 | 0,5 | |||
| Isolement à canal adjacent | DB | 30 | 35 | |||
| Isolement non à canal adjacent | DB | 40 | 45 | |||
| Directivité | DB | 55 | ||||
| PDL | DB | 0,2 | ||||
| PMD | picoseconde | 0,2 | ||||
| Puissance maximale | mw | 300 | ||||
| Perte par insertion de canal de passage | P | DB | 0,8 | 1,0 | ||
| 1,0 | 1,5 | |||||
| Longueur d'onde de la Manche | nanomètre |
1471 1491 1511 1531 1551 1571 1591 1611 Peut être choisi sur demande ou n'importe quel 4channel entre 1260-1625 |
||||
| Température de fonctionnement | °C | 0 ~+70 | ||||
| Température de stockage | °C | -40 ~+85 | ||||
| Paquet | millimètre | 44 (L) X28 (W) X6 (H) | ||||
CWDM comparent CCWDM
Il vaut de noter que bien que la technologie de CWDM ne soit pas très populaire pendant longtemps, mais avant que le joint était demande de CWDM, les promoteurs ont la technologie « améliorée » pour créer des multiplexeurs.
Contrairement à la « vieille » technologie de cascade prouvée de filtre de CWDM, a avancé des multiplexeurs de CWDM construits par technologie planaire.
Cette technologie comporte la création d'un guide d'ondes plan complexe, qui est complété par les filtres et les collimateurs en couche mince. des dispositifs de multiplexage faits utilisant cette technologie s'appellent les multiplexeurs de CCWDM (CompactCWDM).
Au-dessus de l'image est une structure intérieure des multiplexeurs de CWDM. Du côté gauche - un classique sur la base de l'étape de filtre du multiplexeur CWDM, droite - multiplexeur de CCWDM.
Les multiplexeurs de CCWDM sur le dessus n'étaient pas en premier lieu dus populaire à leur taille - plus grand qu'une boîte d'allumettes.
Les prestataires de service d'Internet d'ingénieurs sont attentifs à un si petit dispositif, que, d'ailleurs, il était difficile de fixer dans un tableau de connexions standard.
Dimensions de pagination :
L'information d'ordre :
| CCWDM4+1- | XXXX- | X | X | XX | X | X |
|
|
Longueur d'onde | Catégorie | Type de tresse | Longueur | connecteur | paquet |
|
1471 1491 1611 |
P |
fibre 0=bare tube 1=900um lâche câble de 2=2mm câble de 3=3mm |
05=0.5m 10=1.0m 15=1.5m |
0=none 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6=Others |
0=Standard 1=Specia |
|
|
