| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | GZ-16CH CWDM |
| Nombre De Pièces: | 1 |
| Prix: | Get Latest Price |
| Delivery Time: | jours 2~7working |
| Payment Terms: | T/T, Western Union, Paypal |

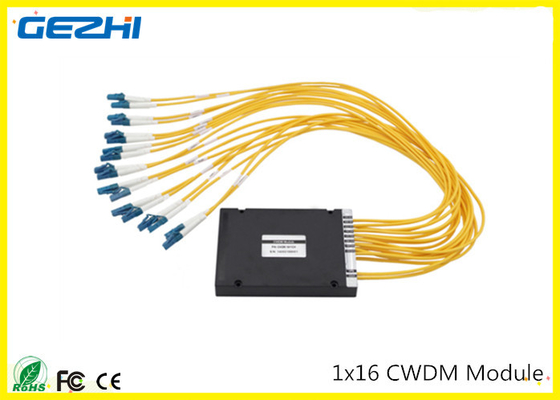

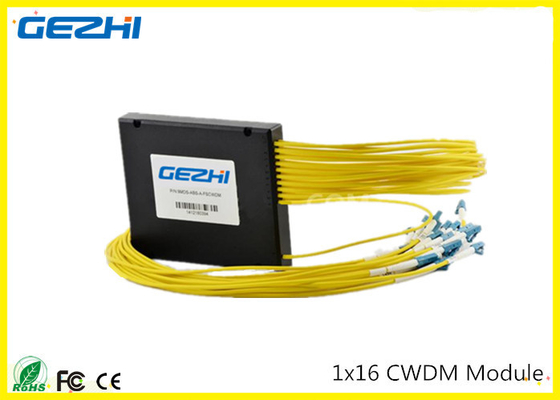

module de 1x16CH CWDM Mux/Demux
Description :
Les technologies de CWDM et de DWDM fournissent une façon efficace de partager une paire de brins de fibre et remonter de diverses communications connecte comme : 10G, SONET OC-192, STM-64, la Manche 1G/2G/4G, Gigabit Ethernet, OC3/OC12 ou OC48 et E1/T1 de fibre, juste à l'aide de différentes longueurs d'onde de lumière pour chaque canal.
Notre gamme de produits inclut les solutions très abordables pour des technologies de CWDM et de DWDM, avec le minimum ou aucune gestion, mais également les solutions professionnelles de classe de transporteur avec les fonctions complètes de gestion et de surveillance, redondance les caractéristiques sur les alimentations de fibre et d'énergie et de Telco catégorie qui peuvent monter à 80 canaux de capacité de DWDM 10G sur un circuit simple de fibre.
Nos produits optiques de WDM Mux sont flexibles avec une solution bonne marchée qui permet l'expansion de la capacité existante de fibre, et disponibles avec la cassette en plastique de module d'ABS, le 19" boîte montable de support et l'emballage standard de LGX. N'importe ce qu'un peu les connecteurs, comme FC, St, Sc, LC, etc., sont tout disponibles, et nous pouvons également mélanger différents connecteurs sur un dispositif.
Application de CWDM Mux Demux :
Spécifications :
| Paramètre | Unité | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| Mux | Demux | Mux | Demux | Mux | Demux | Mux | Demux | ||||
| Longueur d'onde de la Manche | nanomètre | 1270~1610nm et 1271~1611 | |||||||||
| Exactitude centrale de longueur d'onde | nanomètre | ±0.5 | |||||||||
| Espacement de la Manche | nanomètre | 20 | |||||||||
| Bande passante de la Manche (largeur de bande de @-0.5dB) | nanomètre | >13 | |||||||||
| Perte par insertion | DB | 0,8 | 1,5 | 2,5 et 1,8 | 5,2 et 3,5 | ||||||
| Ondulation de la Manche | DB | 0,3 | |||||||||
| Isolement | Adjacent | DB | NON-DÉTERMINÉ | >30 | NON-DÉTERMINÉ | >30 | NON-DÉTERMINÉ | >30 | NON-DÉTERMINÉ | >30 | |
| Non adjacent | DB | NON-DÉTERMINÉ | >40 | NON-DÉTERMINÉ | >40 | NON-DÉTERMINÉ | >40 | NON-DÉTERMINÉ | >40 | ||
| Sensibilité de température de perte d'inertisation | dB/℃ | <0> | |||||||||
| Décalage de la température de longueur d'onde | nm/℃ | <0> | |||||||||
| Perte dépendante de polarisation | DB | <0> | |||||||||
| Dispersion de mode de polarisation | DB | <0> | |||||||||
| Directivité | DB | >50 | |||||||||
| Perte de retour | DB | >45 | |||||||||
| Manipulation maximum de puissance | mW | 300 | |||||||||
| La température d'Opterating | ℃ | -5~+75 | |||||||||
| Température de stockage | ℃ | -40~85 | |||||||||

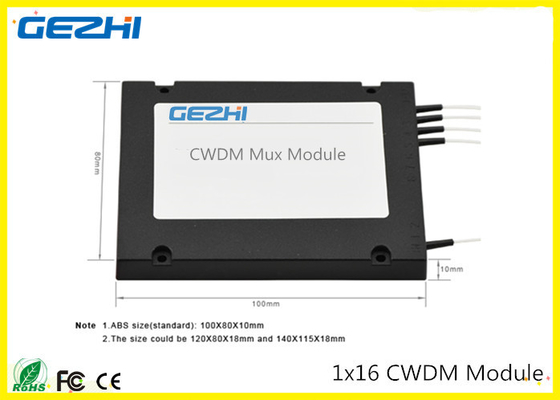

| Dimension de paquet | millimètre | L100xW80xH10 | L141xW115xH18 | ||||||||
Note :
1. Spécifique sans connecteurs. Ajoutez une perte 0.2dB supplémentaire par connecteur.
2. Nous pouvons faire la basse solution de perte par insertion aussi bien. Pour plus d'information, svp email à shirley@gezhiphotonics.com

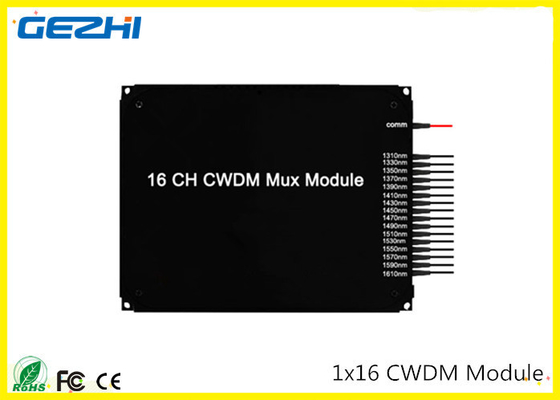

Front Panel Details :
Image 4CH de la double fibre CWDM, comme référence
①Port commun :
Sc, FC, LC, St avec des connecteurs d'UPC/APC disponibles.
②Port de moniteur :
Port de moniteur, pourcentage différent de robinet pour votre choix (5%, 1%)
Sc, FC, LC, St avec des connecteurs d'UPC/APC disponibles.
③Port de hausse :
Port de hausse, isolement différent pour votre choix (<15db>
Sc, FC, LC, St avec des connecteurs d'UPC/APC disponibles.
④Port standard 1310nm/1550nm :
port de la bande passante 1310nm : isolement différent pour votre choix (15dB~30dB, 30dB~40dB), en attendant largeur de bande différente pour votre choix (±50nm, ±6.5nm)
port de la bande passante 1550nm : isolement différent pour votre choix (15dB~30dB, 30dB~40dB), en attendant largeur de bande différente pour votre choix (±50nm, ±6.5nm)
Sc, FC, LC, St avec des connecteurs d'UPC/APC disponibles.
⑤Port de Mux/Demux pour des longueurs d'onde spécifiques :
Il y a dix-huit longueurs d'onde centrales à partir de 1270 nanomètre disponible à 1610nm, avec chaque étape 20nm pour votre choix.
Sc, FC, LC, St avec des connecteurs d'UPC/APC disponibles.
L'information de commande :
| CWDM | XX | X | XX | X | X | XX |
| Nombre de canaux |
Confi - guration |
la 1ère Manche | Type de fibre | Longueur de fibre | Connecteur d'In/Out | |
|
La Manche 04=4 La Manche 08=8 La Manche 16=16 La Manche 18=18 La Manche de N=N |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |
fibre 1=Bare tube 2=900um lâche 3=2mmCable 4=3mmCable |
1=1m 2=2m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Specify |
|
|
