| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | Dispositif de GZ-FWDM |
| Nombre De Pièces: | 1 |
| Prix: | Get Latest Price |
| Delivery Time: | jours 2~7working |

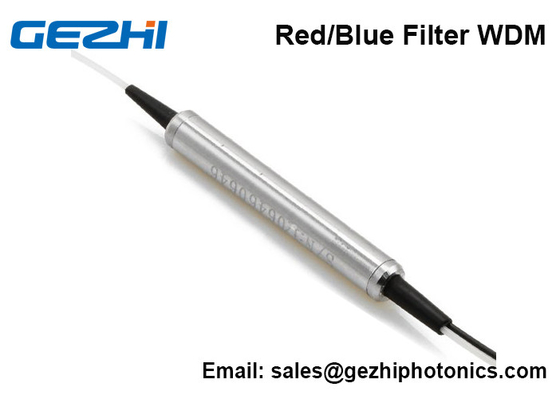

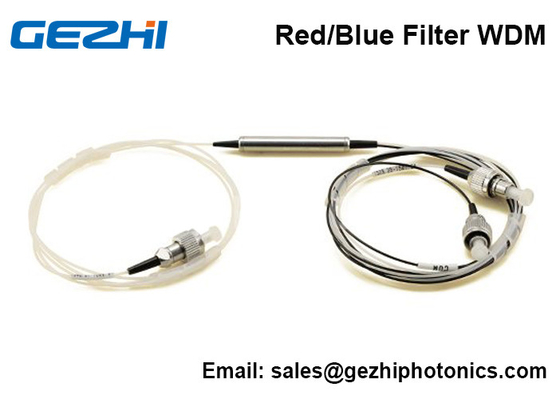

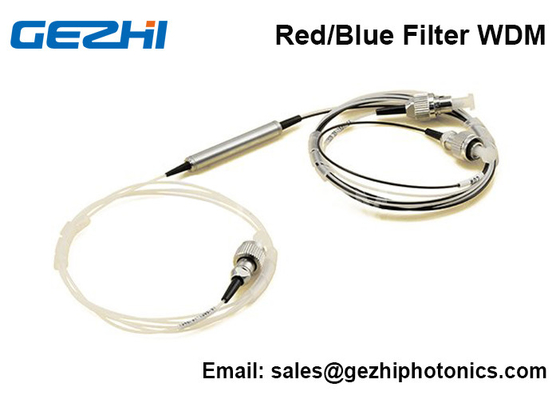

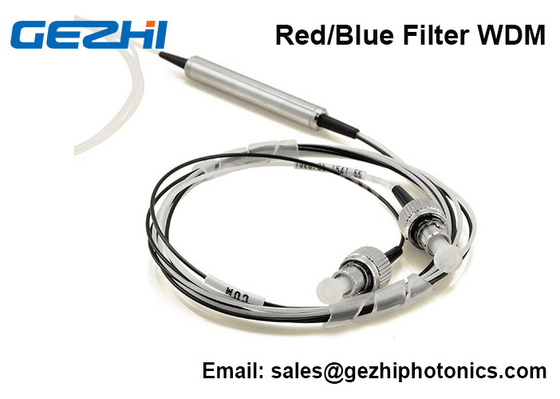

GEZHI filtre rouge/bleu de DWDM est un dispositif en couche mince de filtre. C'est un dispositif de trois-port. Un port s'appelle le « terrain communal. » Les deux autres ports fournissent le conduit pour deux la longueur d'onde « bandes. »
Les deux bandes sont les rouges (λ>1547 nanomètre) et les bleues (λ<1543 nm="">
Une bande passe par la jambe reflétée, et l'autre bande passe par la jambe de passage.
|
Typiquement, cependant, le dispositif est utilisé comme (c.-à-d. bidirectionnel) WDM bi-directionnel. Une bande est envoyée à la jambe commune, alors que l'autre bande est livrée de la jambe commune. (voir le diagramme d'exemple) dans un module de DWDM, qui utilise filtre rouge/bleu, un Mux peut être combiné avec un Demux.
Par exemple, le Mux combine des canaux de DWDM dans la bande rouge, alors que le Demux sépare des canaux de DWDM dans la bande bleue. Utilisant fillter rouge/bleu, on peut combiner le rouge transmettent des canaux et le bleu reçoivent des canaux sur une fibre simple. |
Exemple de WDM rouge/bleu dans l'utilisation bidirectionnelle. |
Caractéristiques Application
Basse perte par insertion de Ø Réseau de WDM de Ø
Bande de passage large de Ø Ligne surveillance de Ø
Isolement élevé de la Manche de Ø Télécommunication de Ø
Fiabilité élevée de Ø Instruments de essai de Ø
Filtre filtre filtre bande rouge/bleue de DWDM bande rouge/bleue de DWDM bande rouge/bleue de DWDM avec
avec le tube d'acier inoxydable avec le paquet en plastique de bâti de RU Rack du paquet 19" 1 de boîte d'ASB
Spécifications de performances
| Type | FWDM | ||
| Longueur d'onde de la Manche de passage | nanomètre | 1547~1561 (rouge) | 1530~1543.2 (bleu) |
| Longueur d'onde de canal de réflexion | nanomètre | 1530~154.2 (bleu) | 1547~1561 (rouge) |
| Perte par insertion de la Manche de passage | DB | ≤0.60 | |
| Perte par insertion de la Manche de réflexion | DB | ≤0.40 | |
| Ondulation de la Manche | DB | ≤0.3 | |
| Isolement à canal adjacent | DB | ≥30 | |
| Isolement exprès de canal | DB | ≥12 | |
| PDL | DB | ≤0.1 | |
| PMD | Ps/nm | ≤0.1 | |
| Directivité | DB | ≥55 | |
| Perte de retour | DB | ≥50 | |
| Manipulation de puissance | mW | 300 | |
| Température de fonctionnement | ℃ | -5~+70 | |
| Température de stockage | ℃ | -40~+85 | |
| Dimensions de paquet | millimètre | φ5,5x34 | |
Note : 1. la personnalisation est disponible.
2. La perte par insertion n'inclut pas le connecteur, chaque connecteur ajoutera la perte 0.2dB.
3. L'autre longueur d'onde peut être faite sur requête du client. Par exemple, bande L R/B, bande L de c.
L'information de commande
| Longueur d'onde | Spéc. de paquet | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
| Longueur d'onde de R/B=Red/Blue |
1= Φ5.5mm×34mm 2= 90×20×10 millimètre 3=100×80×10.5 millimètre 4= 120×80×18 millimètre 5=140×115×18 millimètre 6=19 » 1U Rackmount X= d'autres |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
Plus d'image
|
|
