| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | WDM GZ-rouge/bleu |
| Nombre De Pièces: | 1 |
| Prix: | Get Latest Price |
| Delivery Time: | jours 2~7working |
Filtre rouge/bleu de WDM 3 de bande micro-optique du port C dans le système de DWDM
GEZHI 1x2 filtre bande rouge/bleue de DWDM est un dispositif micro passif d'optique basé sur la technologie dans l'environnement stable de filtre de la couche mince. Il est principalement employé pour séparer ou combiner les signaux rouges de longueur d'onde de bande et les signaux de longueur d'onde de bande bleue dans la bande de C, dans les systèmes de la fibre simple DWDM et le système bidirectionnels d'amplification de puissance élevée. Les composants sont caractérisés avec la bande passante large, la basse perte par insertion, la perte de rendement élevé, l'excellente stabilité environnementale et la puissance élevée manipulant la capacité.
Dans un module de DWDM, qui utilise filtre rouge/bleu, un Mux peut être combiné avec un Demux. Par exemple, le Mux combine des canaux de DWDM dans la bande rouge, alors que le Demux sépare des canaux de DWDM dans la bande bleue. Utilisant filtre rouge/bleu, on peut combiner le rouge transmettent des canaux et le bleu reçoivent des canaux sur une fibre simple.
Caractéristiques
Application
Spécifications de performances
| Type | MWDM | ||
| Longueur d'onde de la Manche de passage | nanomètre | 1549.12~1562.83 (rouge) | 1530.13~1541.55 (bleu) |
| Longueur d'onde de canal de réflexion | nanomètre | 1530.13~1541.55 (bleu) | 1549.12~1562.83 (rouge) |
| Perte par insertion de la Manche de passage | DB | ≤0.50 | |
| Perte par insertion de la Manche de réflexion | DB | ≤0.40 | |
| Ondulation de la Manche | DB | ≤0.3 | |
| Isolement à canal adjacent | DB | ≥30 | |
| Isolement exprès de canal | DB |
≥15
|
|
| PDL | DB | ≤0.1 | |
| PMD | Ps/nm | ≤0.1 | |
| Stabilité thermique | dB/℃ | ≤0.005 | |
| Directivité | DB | ≥50 | |
| Perte de retour | DB | ≥45 | |
| Manipulation de puissance | mW | 300 | |
| Température de fonctionnement | ℃ |
-30~+80
|
|
| Température de stockage | ℃ | -40~+85 | |
| Max. Tensile Load | N | 5 | |
| Dimensions de paquet | millimètre | Φ5.5xL34 (250um)/Φ5.5xL38 (900um) | |
Note : 1. la perte par insertion n'inclut pas le connecteur, chaque connecteur ajoutera la perte 0.2dB.
2. L'autre longueur d'onde peut être faite sur requête du client. Par exemple, bande L R/B, bande L de c.
L'information de commande
| Longueur d'onde | Spéc. de paquet | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
| Longueur d'onde de R/B=Red/Blue |
1= Φ5.5mm×34mm 2= 90×20×10 millimètre 3=100×80×10.5 millimètre 4= 120×80×18 millimètre 5=140×115×18 millimètre 6=19 » 1U Rackmount X= d'autres |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |

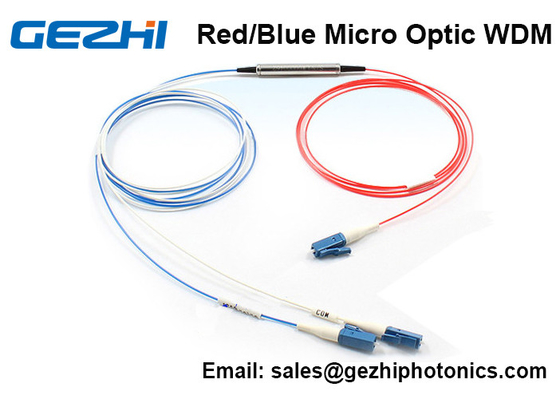

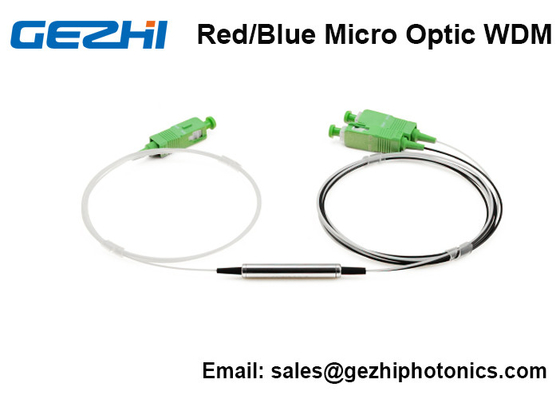

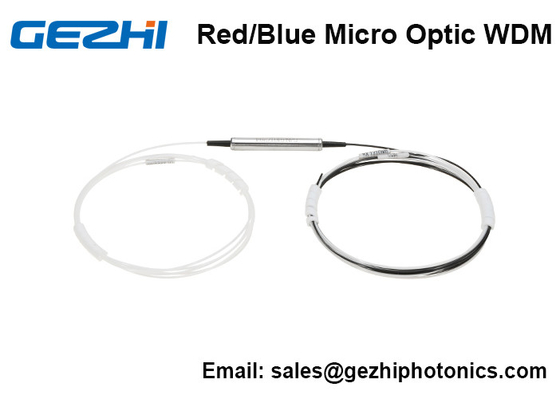

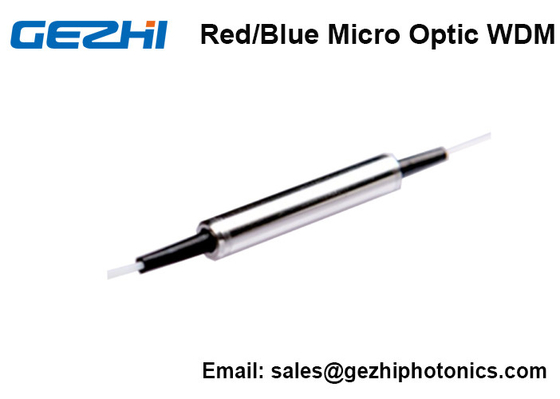

Plus d'image :
|
|
