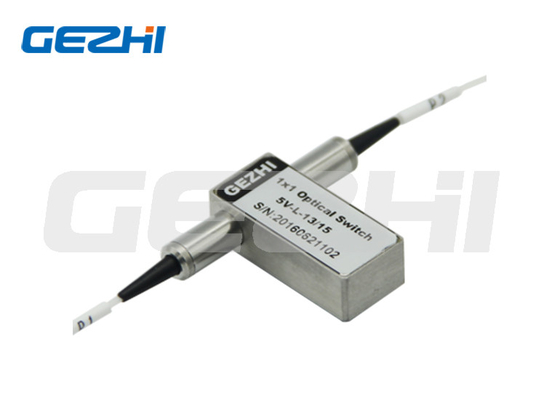

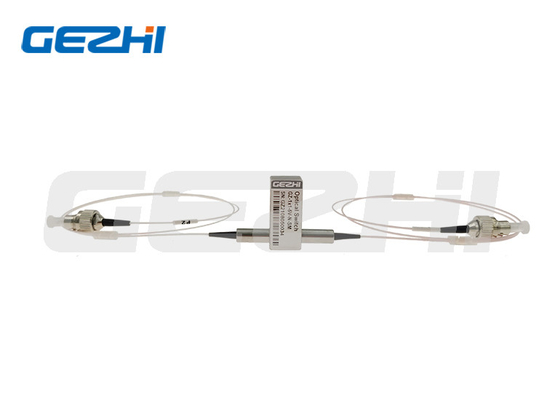

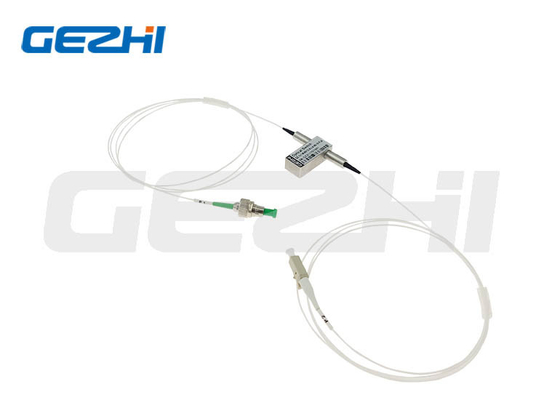

Commutateur optique mécanique 1x1 non-verrouillable 1550 nm avec haute fiabilité pour réseaux fibre

Name: Commutateur optique mécanique 1x1 non-verrouillable 1550 nm avec haute fiabilité pour réseaux fibre
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-1x1-13/15
Price: 22.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	GZ-1x1-13/15
Nombre De Pièces:	1pc
Prix:	US$15-US$30
Délai De Livraison:	2-7 jours de travail
Conditions De Paiement:	T/T, Union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE RoHS,ISO9001

Longueur d'onde:

1310/1550 nm

Détails d'emballage:

2pcs dans une mousse avec la boîte en plastique

Capacité d'approvisionnement:

50000PCS par mois

Mettre en évidence:

commutateurs optiques de la fibre 1x1

commutateurs optiques de la fibre 1550nm

commutateur de fibre du SM 1x1

Description du produit

Commutateurs optiques mécaniques fibre 1x1 SM 1550nm

GEZHI Photonics Co.,Ltd est une usine spécialisée dans la production de modules CEx WDM, DWDM, AWG DWDM, CWDM, Filter WDM, et de commutateurs optiques mécaniques incluant des commutateurs optiques multicanaux 1x1, 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 et 1xN, des équipements de commutation optique, des commutateurs optiques MEMS, des VOA MEMS, et des cordons de brassage optiques.

Commutateurs optiques 1x1

Le commutateur optique 1x1 contrôle les chemins optiques en connectant ou en bloquant les signaux optiques par commande électrique. Notre excellente conception assure une grande stabilité, une haute fiabilité et de faibles pertes, ce qui rend ces commutateurs idéaux pour les applications de commutation et de protection optique.

Caractéristiques et Applications

Caractéristiques

Fail-Safe Latching
Coût très bas
Faibles distorsions optiques
Chemin optique sans époxy
Haute fiabilité

Applications

Blocage de canal
Ajout/Suppression configurable
Surveillance du système
Instrumentation

Spécifications

Paramètres	Spécifications	Unité
Longueur d'onde de fonctionnement	1260~1620(SM)	nm
Perte d'insertion	≤1.0	dB
Perte dépendante de la longueur d'onde	≤0.25	dB
Perte dépendante de la polarisation	≤0.05	dB
Perte dépendante de la température	≤0.20	dB
Perte de retour	SM≥50	dB
Diaphonie	SM≥55	dB
Temps de commutation	≤8	ms
Répétabilité	≤±0.02	dB
Durabilité	≥107	fois
Tension de fonctionnement	3 ou 5	V
Type de commutation	Non-verrouillable/Verrouillable
Température de fonctionnement	－20~＋70	℃
Température de stockage	－40~＋85	℃
Puissance optique	≤500	mW
Dimensions	27.0L×12.5W×8.4H	mm

Informations de commande

Modèle: GZ-1×1-13/15

Mode	Longueur d'onde	Type de tension	Modèle de contrôle	Type de fibre	Diamètre de fibre	Longueur de fibre	Connecteur
S=SM M=MM	85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Autres	3=3V 5=5V	L=Verrouillable N=Non-verrouillable	5=50/125 6=62.5/125 9=9/125 X=Autres	25=250um 90=900um 20=2.0mm 30=3.0mm X=Autres	1=1m 2=1.5m X=Autres	0=Aucun FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC X=Autres

Configuration des broches

Type	Chemin optique	Entraînement électrique	Capteur d'état
1×1 Non-verrouillable	Broche 1: COUPÉ Broche 5: -- Broche 6: -- Broche 10: --	Broches 2-3: Fermé Broches 3-4: Ouvert	Broches 7-8: Ouvert Broches 8-9: Fermé P1-P2: V＋ -- -- GND: Ouvert Fermé
1×1 Verrouillable	Broche 1: COUPÉ Broche 5: -- Broche 6: -- Broche 10: GND	Broches 2-3: Fermé Broches 3-4: Ouvert	Broches 7-8: Ouvert Broches 8-9: Fermé P1-P2: V＋ GND -- --: Ouvert Fermé

Chemin optique

Dessin mécanique
