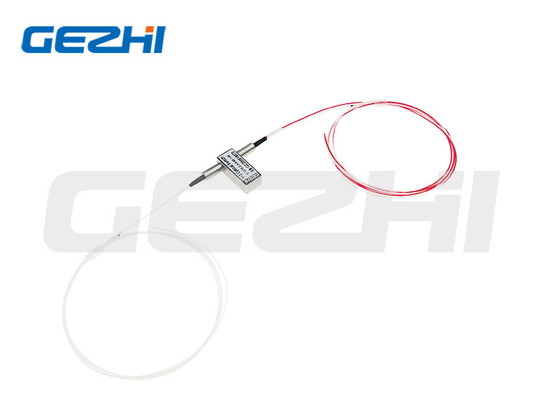

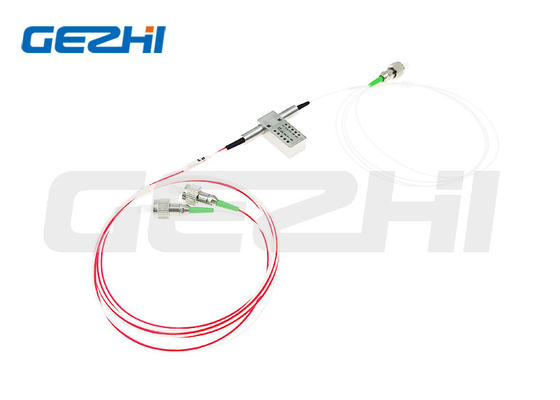

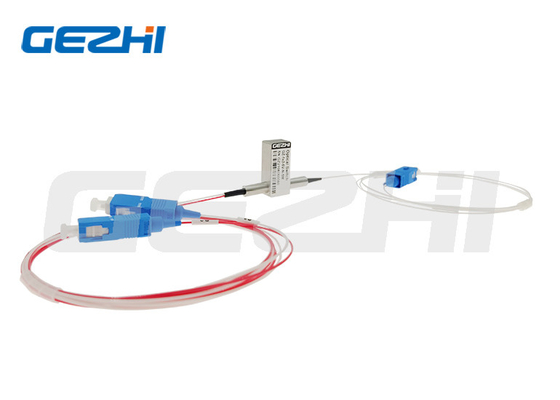

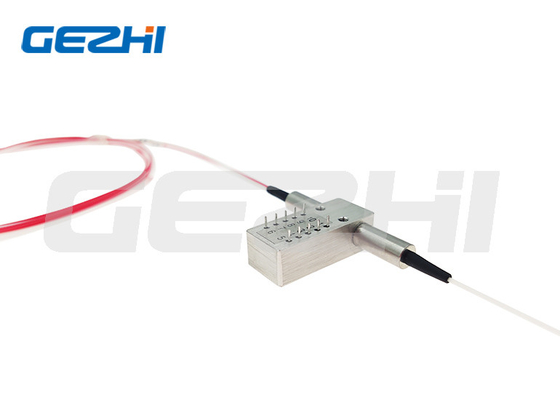

Commutateur optique à large longueur d'onde 1x2 sans verrouillage Commutateur opto-mécanique à fibre optique à haute fiabilité

Name: Commutateur optique à large longueur d'onde 1x2 sans verrouillage Commutateur opto-mécanique à fibre optique à haute fiabilité
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-1x2-13/15
Price: 43.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	GZ-1x2-13/15
Nombre De Pièces:	1pc
Prix:	US$28-US$58
Délai De Livraison:	2-7 jours de travail
Conditions De Paiement:	T/T, Union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE RoHS,ISO9001

Nom du produit:

commutateurs 1x2 optiques

Type de contrôle:

Non-verrouillage

Tension:

5V ou 3V

Longueur d'onde:

1310/1550 nm

Fonctionnalité:

Haute fiabilité

Connecteur:

FC/UPC ou adapté aux besoins du client

Plage de longueurs d'onde:

850 ± 40 / 1 300 ± 40 | 1260~1650

Détails d'emballage:

2pcs dans une mousse avec la boîte en plastique

Capacité d'approvisionnement:

50000PCS par mois

Mettre en évidence:

commutateur de 5V 1x2

commutateur du mmf 1x2

commutateur gauche verrouillé de la fibre 2

Description du produit

Commutateur optique 1x2 à large bande passante MMF ou SMF de type mécanique à verrouillage

Note : 1. La personnalisation est disponible.
2. Spécifié sans connecteur, et une perte supplémentaire de 0,2 dB par connecteur.

Commutateurs optiques 1x2

Le commutateur optique 1x2 est connecté au chemin optique en connectant ou en bloquant le signal optique. Le produit est contrôlé par un signal électrique pour commuter le chemin optique. L'excellente conception confère au produit les avantages d'une stabilité élevée, d'une fiabilité élevée et d'une faible perte, qui sont largement utilisés dans la commutation et la protection des réseaux optiques.

Caractéristiques et applications

Caractéristiques

Verrouillage à sécurité intégrée
Coût bas inégalé
Faibles distorsions optiques
Chemin optique sans époxy
Haute fiabilité

Applications

Blocage de canal
Ajout/Suppression configurable
Surveillance du système
Instrumentation

Spécifications

Paramètres	Unité	GZ-FSW-1*2
Plage de longueurs d'onde	nm	850±40 / 1300±40 \| 1260~1650
Longueur d'onde de fonctionnement	nm	850/1300 \| 1310/1490/1550/1625/1650
Perte d'insertion	dB	Typ:0.8 Max:1.2 \| Typ:0.5 Max:1.0
Perte de retour	dB	MM≥30 SM≥50
Diaphonie	dB	MM≥35 SM≥55
PDL	dB	≤0.05
WDL	dB	≤0.25
TDL	dB	≤0.25
Répétabilité	dB	≤±0.02
Alimentation	V	3.0 ou 5.0
Durée de vie	Temps	≥10⁷
Temps de commutation	ms	≤8
Puissance de transmission	mW	≤500
Température de fonctionnement	°C	-20~+80
Température de stockage	°C	-40~+85
Poids	g	16
Dimension	mm	(L)27(l)12.0(H)8.2

Configuration des broches

Type	Broche	Entraînement électrique	Capteur d'état
Verrouillage	P1-P2	-- \| -- \| GND \| V+	Fermé \| Ouvert \| Ouvert \| Fermé
Verrouillage	P1-P3	V+ \| GND \| -- \| --	Ouvert \| Fermé \| Fermé \| Ouvert
Non-verrouillage	P1-P2	-- \| -- \| -- \| --	Fermé \| Ouvert \| Ouvert \| Fermé
Non-verrouillage	P1-P3	V+ \| -- \| -- \| GND	Ouvert \| Fermé \| Fermé \| Ouvert

Informations de commande

GZ-1*2-13/15

Mode	Longueur d'onde	Type de tension	Modèle de contrôle	Type de fibre	Diamètre de fibre	Longueur de fibre	Connecteur
S=SM M=MM	85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Autres	3=3V 5=5V	L=Verrouillage N=Non-verrouillage	5=50/125 6=62.5/125 9=9/125 X=Autres	25=250um 90=900um 20=2.0mm 30=3.0mm X=Autres	1=1m 2=1.5m X=Autres	00=Aucun FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Autres

Chemin optique

Dessin mécanique
