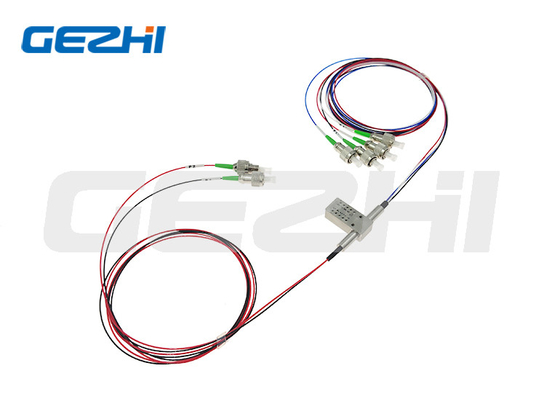

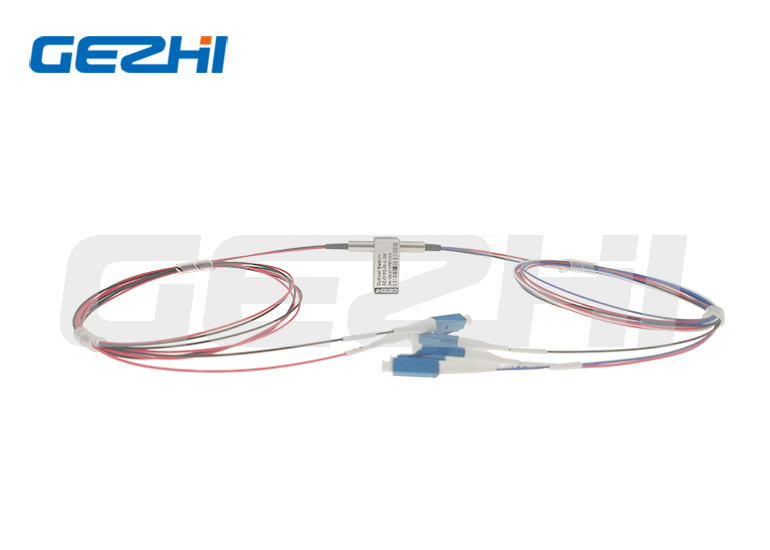

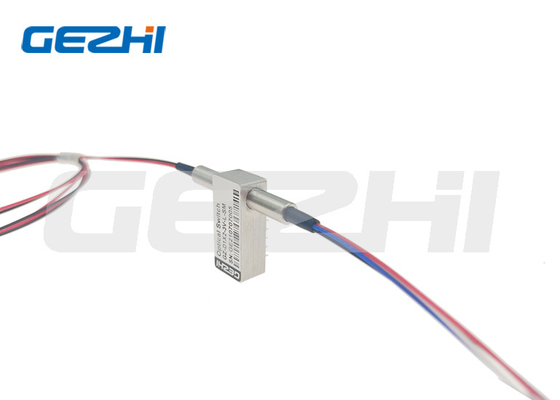

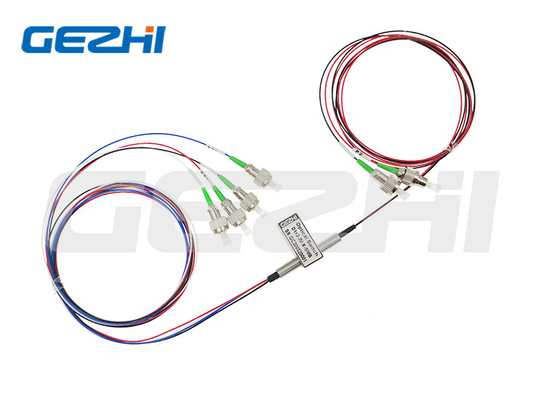

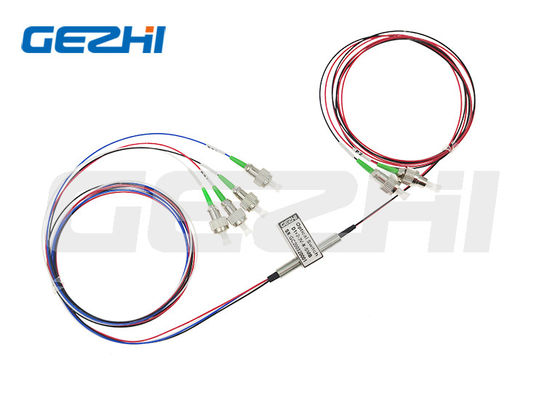

Commutateur optique à fibre optique double 1x2 ports 1260-1650nm avec contrôle à verrouillage ou sans verrouillage

Name: Commutateur optique à fibre optique double 1x2 ports 1260-1650nm avec contrôle à verrouillage ou sans verrouillage
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: D1x2-SM-13/15-5N
Price: 72.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	D1x2-SM-13/15-5N
Nombre De Pièces:	1PC
Prix:	US$46-US$98
Conditions De Paiement:	T/T, Union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE RoHS,ISO9001

Plage de longueurs d'onde:

1260-1650nm

Détails d'emballage:

Boîte de papier

Capacité d'approvisionnement:

5000PCS par mois

Mettre en évidence:

Commutateurs optiques de la fibre D1x2

commutateurs optiques de la fibre 1650nm

port 4 optique de fibre du commutateur 1260nm

Description du produit

Ports D1x2 Commutateurs à fibre optique 1260-1650 nm

Commutateurs optiques opto-mécaniques à double 1x2

L'opto-mécanique D1x2Bi-directionnelLe commutateur à fibre optique relie les canaux optiquesen redirigeant 2 signaux optiques entrants dans 4 fibres de sortieLe commutateur est équipé de capteurs de position électriques intégrés.

Sur la base detechnologie de filtrage à film mincequi fournit une méthode robuste d'altération de la trajectoire de la lumière, cette série de produits a une configuration de plateforme radicalement simplifiée offrant une grande fiabilité et un faible coût de production.Cette nouvelle conception réduit considérablement la sensibilité de la position des pièces en mouvement, offrant une stabilité sans précédent et un faible coût.

Caractéristiques et applications

Caractéristiques	Applications
Faible perte d'insertion Large gamme de longueurs d'onde Faible résonance Haute stabilité et fiabilité Sans époxy sur voie optique Fermeture et non fermeture	Réseau métropolitain R & D dans le système de laboratoire Moniteur configurable OADM Épreuves de composants

Spécifications du produit

Paramètres		Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.
Paramètres		670 ∼ 980 nm	1260 ∼ 1650 nm
Range de longueur d'onde	Nm	670 ¢ 980	1260 ¢ 1650
Testez la longueur d'onde	Nm	Pour les appareils à moteur électrique	1310 à 1550
Perte d'insertion	dB	Type:1.0 Max:1.5	Type:1.0 Max:1.5
Perte de rendement	dB	MM≥30 SM≥50
Écoute transversale	dB	MM≥35 SM≥55
PDL	dB	≤ 005
Le WDL	dB	≤ 025
Le TDL	dB	≤ 025
Répétabilité	dB	≤ ± 0.02
Énergie électrique	v	3.0 ou 5.0
Durée de vie	le temps	≥107
Temps de commutation	ms	≤ 8
Puissance de transmission	M.W.	≤ 500
Température de fonctionnement	°C	-20 ¢ + 70
Température de stockage	°C	-40 ¢ + 85
Le poids	g	16
Dimension	mm	(L) 27×(W) 12×(H) 8,2 (± 0,2 mm) La personnalisation est disponible

Spécifications électriques

Les spécifications	Voltage	Actuel	Résistance
5 V de verrouillage	4.5 à 5.5	36 à 44 mA	125Ω
5V sans verrouillage	4.5 à 5.5	26 à 32 mA	175Ω
3V Fermeture	2.7 à 3.3	54 à 66 mA	50Ω
3V Non verrouillé	2.7 à 3.3	39 à 47 mA	70Ω

Matériau de haute qualité et de stabilité

Utilisez le relais original et stable de Panasonic

Utilisez un prisme hautement fiable

Utilisez des lentilles et un collimateur de haute qualité

Détails du produit

Questions fréquemment posées

Q1: Puis-je avoir une commande d'échantillon? Quelle est votre MOQ?

A1: l'ordre de l'échantillon est le bienvenu pour tester et vérifier la qualité. nous n'avons pas MOQ, l'échantillon 1pcs est disponible.

Q2: Quel est le délai?

R2: Le délai normal est d'environ 1 semaine. Pour les grandes quantités et les produits spéciaux, veuillez vérifier le délai avec notre représentant commercial.Nous gardons des stocks pour certains produits et pourrait expédier dans les 1-3 jours après réception du paiement.

Q3: Quelles sont les conditions de paiement?

R3: Conditions de paiement: T/T, PayPal, Western Union, paiement en espèces, AliPay, etc.

Q4: Quel est votre délai de garantie?

A4: 3 ans de garantie.

Q5: Puis-je utiliser notre propre logo, étiquette et emballage?

R5: Oui, nous fournissons un service OEM selon vos exigences, y compris des étiquettes de produits personnalisées, des logos, des numéros de pièces, des numéros de série et des emballages.
