Commutateur optique mécanique à double port 2x2, 5V, à verrouillage/non-verrouillage, pour réseaux fibre

Name: Commutateur optique mécanique à double port 2x2, 5V, à verrouillage/non-verrouillage, pour réseaux fibre
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: D2x2B-SM-13/15-5N
Price: 88.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	D2x2B-SM-13/15-5N
Nombre De Pièces:	1PC
Prix:	US$68-US$108
Conditions De Paiement:	T/T, Union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE RoHS,ISO9001

Longueur d'onde de fonctionnement:

850 ± 40/1300 ± 40 | 1260～1620 nm

Détails d'emballage:

Boîte de papier

Capacité d'approvisionnement:

5000PCS par mois

Mettre en évidence:

contact shunt de la fibre 5V

Non verrouillage du contact shunt de fibre

Port 4 optique de fibre de commutateur de verrouillage

Description du produit

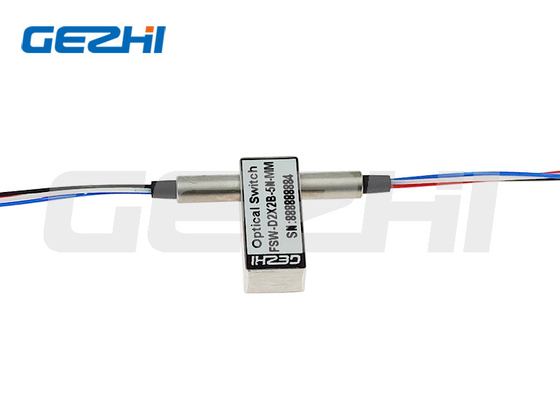

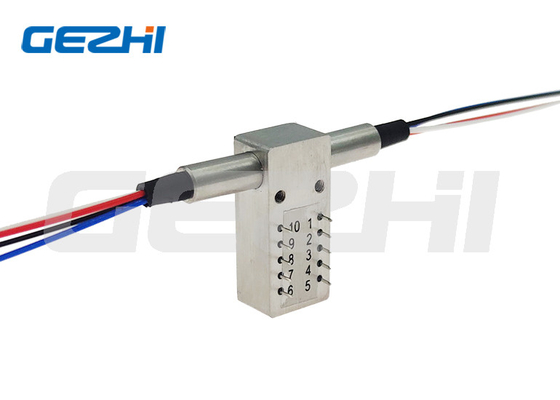

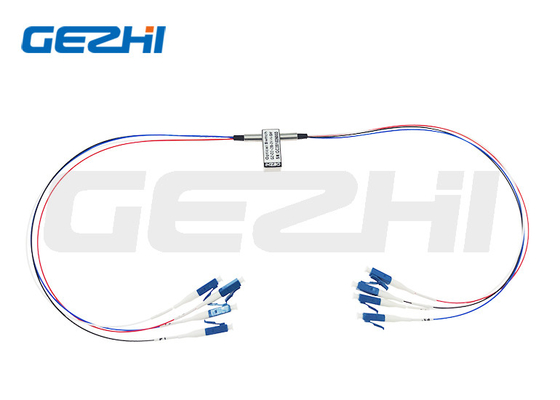

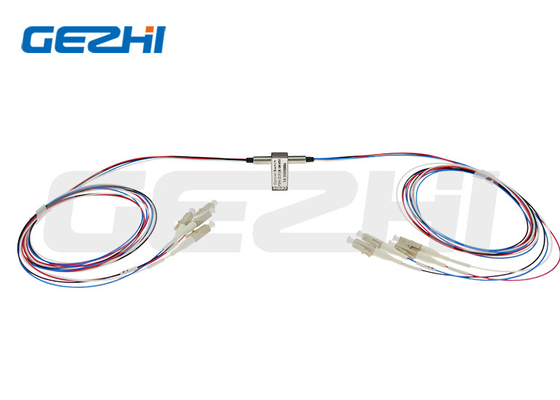

D2x2B Commutateur de contournement à fibre optique 5V à double verrouillage / non verrouillage 2x2 mécanique

Commutateurs optiques opto-mécaniques à double contournement 2x2 (4x4 commutateurs optiques à fibre optique)

GEZHI Photonics Dual 2x2B Commutateur optique mécanique mono-mode ou multi-mode relie les canaux optiques en redirigeant un signal optique entrant dans une fibre de sortie sélectionnée.Ceci est réalisé en utilisant une configuration opto-mécanique propriétaire en attente de brevet et activée via un signal de commande électrique.

Le commutateur optique mécanique SM ou MM Dual 2x2B (D2x2B) de GEZHI prend en charge toutes les longueurs d'onde au mode unique 1310/1550nm et au mode multimode 850nm.vitesse de commutation rapide ainsi que performance bidirectionnelleLes commutateurs optiques sont largement utilisés pour le réseau optique, la protection, la protection des émetteurs et récepteurs, le système de test du réseau et les instruments.

Caractéristiques	Applications
On parle à basse voix. Faible perte d'insertion Large plage de longueur d'onde de fonctionnement Emballage à joint Très stable et fiable Sans époxy sur voie optique Mode unique ou multimode en option Fermeture et non-fermeture à échec	Commutation de réseau Surveillance du système Intégration des modules et des systèmes Réseau métropolitain (MAN) Protection et restauration du réseau Instruments, essais et mesures

Paramètres techniques

Paramètre	Unité	Le nombre d'heures de travail est calculé en fonction de l'heure de travail
Longueur d'onde de fonctionnement	Nm	850 ± 40/1300 ± 40 1260 1620
Longueur d'onde	Nm	850 et 1300.
Perte d'insertion	dB	Type:1.0 Max:1.5
Perte de rendement	dB	MM≥30 SM≥50
Des conversations croisées.	dB	MM≥35 SM≥55
PDL	dB	≤ 005
Le WDL	dB	≤ 025
Le TDL	dB	≤ 025
Répétabilité	dB	≤ ± 0.02
Voltage	v	3.0 ou 5.0±0.5
Durée de fonctionnement	Le temps	≥107
Temps de commutation	ms	≤ 8
Gestion de la puissance	mW	≤ 500
Température de fonctionnement	°C	-20 ¢ + 70
Température de stockage	°C	-40 ¢ + 85
Couleur des fibres		P1, P1':Noir P2, P2':Rouge P3, P3':Bleu P4, P4':Blanc
Taille	mm	27.0 x 12.0 x 8. Je vous en prie.2

Remarque: 1 Dans la température de fonctionnement et dans le SOP. 2 À l'exclusion des connecteurs.
