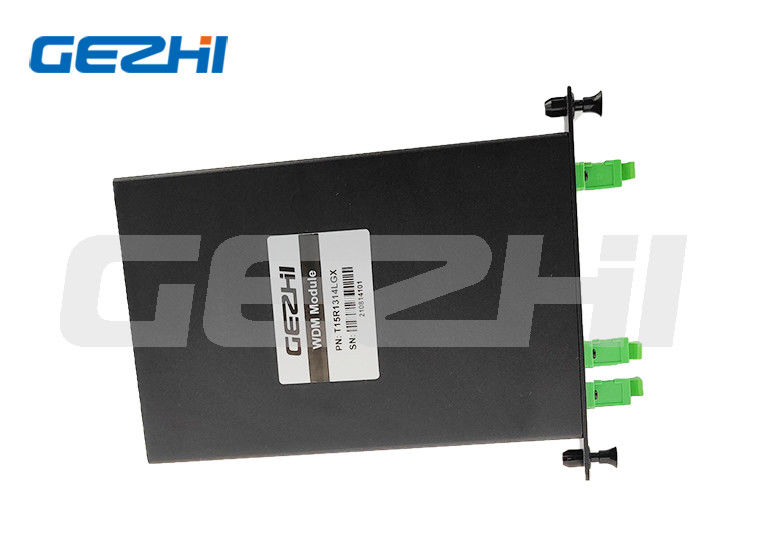

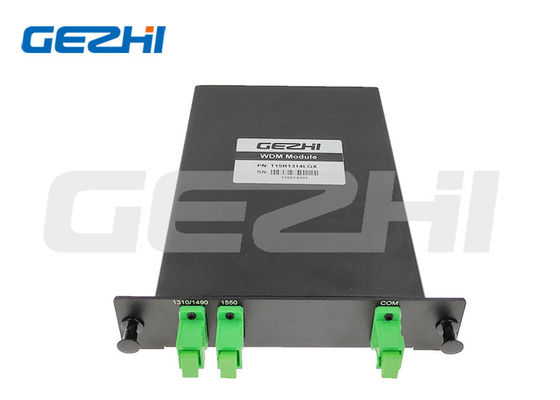

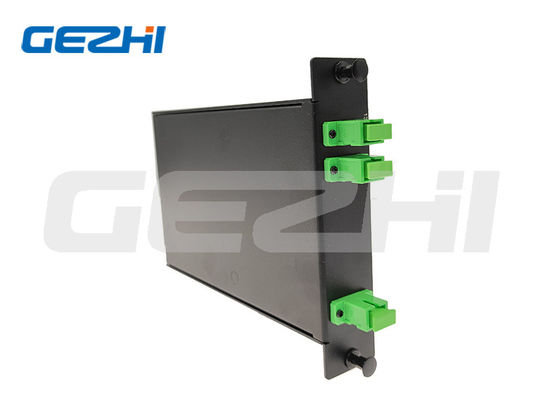

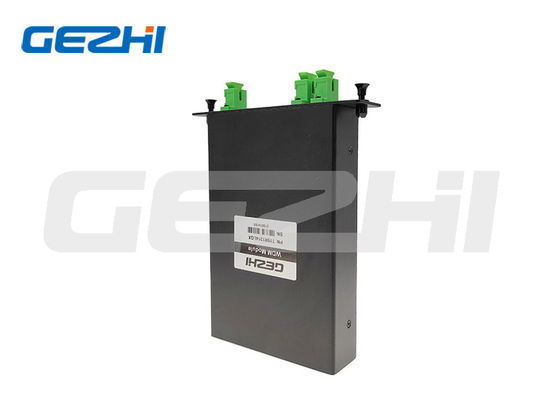

Filtrez le module optique WDM FWDM avec une longueur d'onde de 1310 nm, 1490 nm, 1550 nm dans un châssis LGX pour une faible perte d'insertion

Filtrez le module optique WDM FWDM avec une longueur d'onde de 1310 nm, 1490 nm, 1550 nm dans un châssis LGX pour une faible perte d'insertion

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	CWDM8A47LLP
Nombre De Pièces:	1pc
Prix:	Négociable
Délai De Livraison:	5-8 jours de travail
Conditions De Paiement:	T/T, Union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

RoHS ,ISO9001

Longueur d'onde:

980/1310/1480/1490/1510/1550nm/1625nm

Connecteur:

LC/CUP

Ligne type:

Double fibre

Port:

Perte d'insertion:

Transmission : ≤ 0,6 dB, Réflexion : ≤ 0,4 dB

Température de fonctionnement:

-10 ~ +70 ℃

Détails d'emballage:

Boîte de papier

Capacité d'approvisionnement:

100000Channel par mois

Mettre en évidence:

Filtre WDM de 1550 nm

Filtre WDM de 1490 nm

Filtre WDM de 1310 nm

Description du produit

Filtrez le module optique Wdm CATV Fwdm1310nm 1490nm 1550nm

Présentation du produit

Les composants passifs WDM, basés sur la technologie de filtre à couches minces, combinent tous les services/signaux réseau sur une seule fibre. Une faible perte d'insertion et une isolation élevée entre les canaux garantissent des performances réseau fiables.

GEZHI Photonics fournit différents filtres WDM de longueurs d'onde avec tube en acier inoxydable, boîtier ABS, cassette LGX, montage en rack 1U, etc.

Un filtre de longueur d'onde personnalisé WDM est disponible.
* 1310/1490/1550nm FWDM-pour PON, FTTX et instrument de test

*1310/1550nm FWDM - pour les communications optiques WDM ou DWDM
* 1310/1550/1625nm FWDM - pour tester les fibres actives en service
* FWDM 1310/1490/1550/1625 nm – pour combiner ou séparer un canal de 1625 nm avec trois longueurs d'onde triplex de 1310 nm, 1490 nm et 1550 nm.
afin qu'un canal 1625 nm puisse être ajouté au système FTTH triplex existant
* FWDM 1480/1550 nm – pour amplificateur optique DWDM haute puissance et EDFA.
* 1510/1550 nm FWDM – pour les réseaux optiques multicanaux DWDM
* 980/1550 nm FWDM – pour amplificateur optique DWDM haute performance et amplificateur EDFA.
* GPON, XGPON, RF Vedio pour système de nouvelle génération

Filtrez le module optique WDM FWDM avec une longueur d'onde de 1310 nm, 1490 nm, 1550 nm dans un châssis LGX pour une faible perte d'insertion 0

Spécification

Paramètres	Unité	Appareil I-FWDM
Longueur d'onde de fonctionnement T : longueur d’onde de transmission R : longueur d'onde de réflexion 1310 ± 50, 1490 ± 10, 1550 ± 10 1610 ± 10, 1625 ± 25, 1650 ± 20	nm	1	T1550 R1310/1490
		2	T1490 R1310/1550
		3	T1310 R1490/1550
		4	T1550/1610 R1310/1490
		5	T1550/1625 R1310/1490
		6	T1625 R1310/1490/1550
		7	T1650 R1310/1490/1550
Perte d'insertion	dB	Transmission : ≤ 0,6
		Réflexion : ≤ 0,4
Isolation des canaux de transmission	dB	≥ 30
Isolation des canaux de réflexion	dB	≥17
PDL	dB	≤ 0,1
Stabilité thermique de la longueur d'onde	nm/℃	≤ 0,003
Stabilité thermique de perte d'insertion	dB/℃	≤ 0,005
Perte de retour	dB	≥45
Puissance optique	mW	≤ 500
Température de fonctionnement	℃	-10 ~ +70
Température de stockage	℃	-40 ~ +85
Humidité relative	%	5 ~ 95
Dimension	mm	Φ5,5 × 34	Φ4,2 × 25	90×20×10

Informations de commande

Longueur d'onde

Type de tube

Longueur de fibre
(Inclure le connecteur)

Connecteur

Dimension

T15R13/14=T1550 R1310/1490

T14R13/15=T1490 R1310/1550

T13R14/15=T1310 R1490/1550

T15/16R13/14=T1550/1610R1310/1490

X=Autres

25 = 250 um

90=900um 20:2000um

30=3000um

X=Autres

05=0,5m±0,05m

10 = 1,0 m ± 0,05 m

15=1,5m±0,05m

X = Autres

00=Aucun

FP=FC/PC

FA=FC/APC

SP = SC/PC

SA=SC/APC

STP=ST/PC

STA=ST/APC

LP=LC/PC

LA=LC/APC

X=Autres

5534 = Φ5,5 × 34 mm

4225 = Φ4,2 × 25 mm

9021=90×20×10mm

X=Autres

FAQ

T1 :Puis-je avoir un exemple de commande ? Quel est votre MOQ ?

A1 :La commande d'échantillon est la bienvenue pour tester et vérifier la qualité. Nous ne le faisons pasMOQ, 1 échantillon pièces disponible.Des échantillons mixtes sont également acceptables.

Q2 : Quel est le délai de livraison ?

A2 :Le délai de livraison normal est d'environ 1 semaine,Pour grandes quantités et produits spéciaux. Veuillez vérifier les délais avec notre représentant commercial.Mais nous gardons des stocks pour certains produits,Pourrait expédier 1 à 3 jours après réception du paiement.

T3 :Quelles sont les modalités de paiement ?

A3 : Conditions de paiement : T/T, Paypal,Western union,paiement en espèces, ALI, etc.

Q4 : Quelle est votre durée de garantie
A4 : 3 ans de garantie.

Q5 : Puis-je utiliser notre propre logo, étiquette et emballage ?
A5 : Oui, nous pouvons fournir un service OEM qui, selon vos besoins, conçoit l’étiquette des produits, le logo, le PN, le SN, l’emballage.

Les étiquettes:

WDM du filtre 1x2

WDM du filtre 1550nm

multiplexeur de Division de la longueur d'onde 1490nm
